3) ¿ Cómo quitar el travesaño debajo de la caja de mando ?
El travesaño, utilizado para proteger la caja cuando el aparato está en el
suelo antes de la instalación, puede ser quitado
o conservado según sus deseos.
a) Empuje la lengüeta (1).
b)Tire del travesaño hacia usted (2).
Potencia
Cota (A) patas
de fijación
Cota (B) patas
de fijación
500W 779
350
750W 1230
1000W 1599 400
2
3
5
6

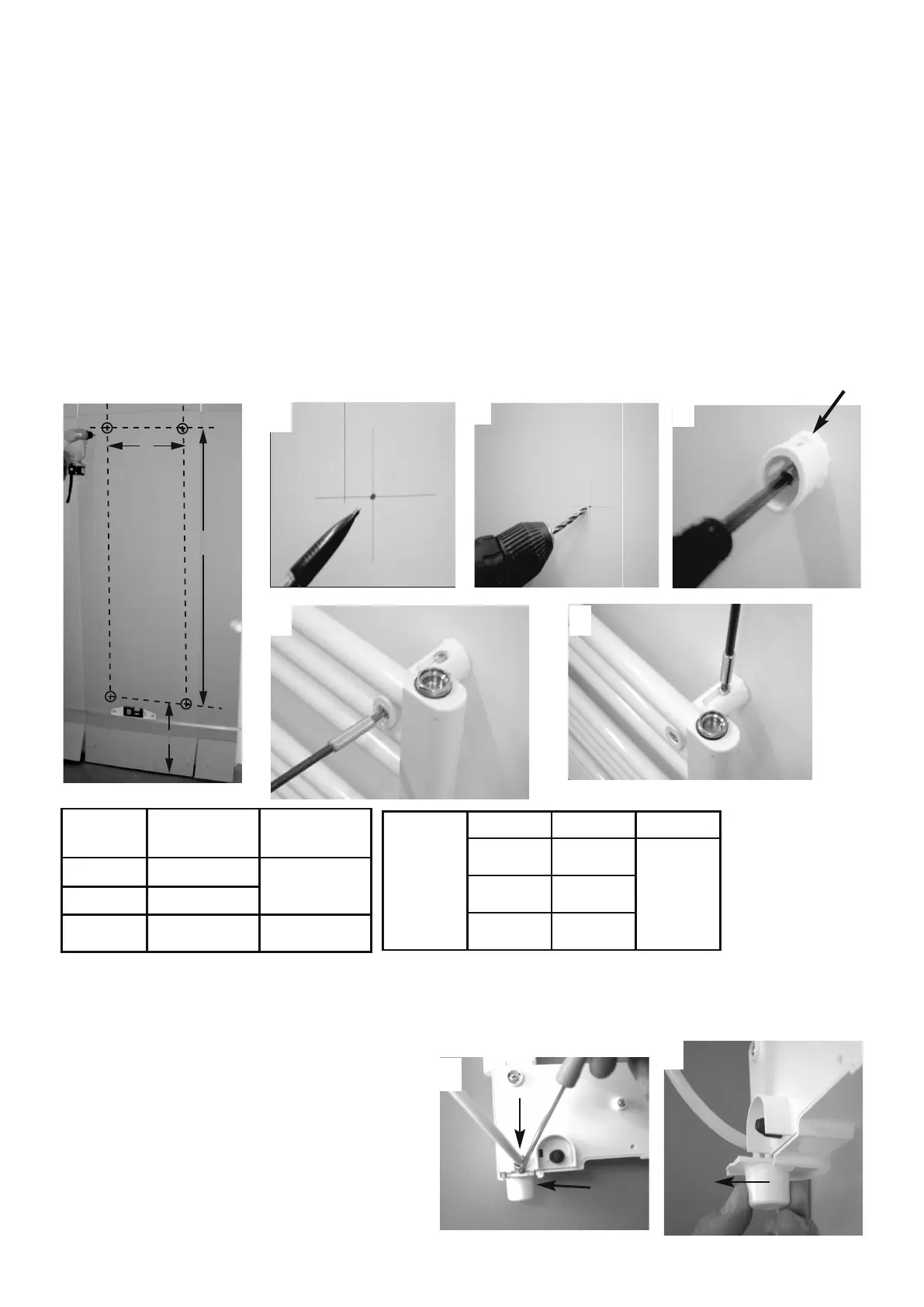

2) ¿Cómo instalar el aparato?
1/ Desabrochar las solapas de la tapa y posiciónela contra la pared, solapa inferior desplegada colo-
cada sobre el suelo o a nivel de la altura de la instalación deseada. Granetee a través del embalaje
los 4 agujeros de taladrado (sin taladrar), y luego quitar el embalaje.
2/ Identifique cuidadosamente los puntos de perforación con un lápiz (dibuje una cruz de 2 cm de
ancho).
3/ Perfore los 4 orificios.
4/ Atornillar los forros. Utilizar debajo de cada tornillo las arandelas suministradas.
Insertar los tampones de caucho en cada coquilla.
5/ Atornillar los plots en los tubos sin bloquearlos. Verificar su posiciona meiento colocandolos con
el aparato en los forros. Una vez encontrada la posicion, bloquear los tornillos de cada plot.
6/ Colocar el apareto en la pared en los forros. Atornillar cada uno de los tornillos de bloqueo.
Colocar los capuchones en el extremo de los plots.
4
1
2
el travesaño
Modelo
anchura
400 mm
A B
300 W 574
270500 W 1025
750 W 1476
