31
3) Como remover o suporte debaixo da caixa de comando?
O suporte, utilizado para proteger a caixa quando o aparelho está colocado no chão antes de pro-
ceder à instalação, pode ser removido ou guar-
dado consoante os seus desejos.
a) Empurre a lingueta (1).
b)Puxe o suporte para si (2).
2
3
Potências
Cota (A)
partes de fixação
Cota (B)
partes de fixação
500W 779
350
750W 1230
1000W 1599 400
5
6

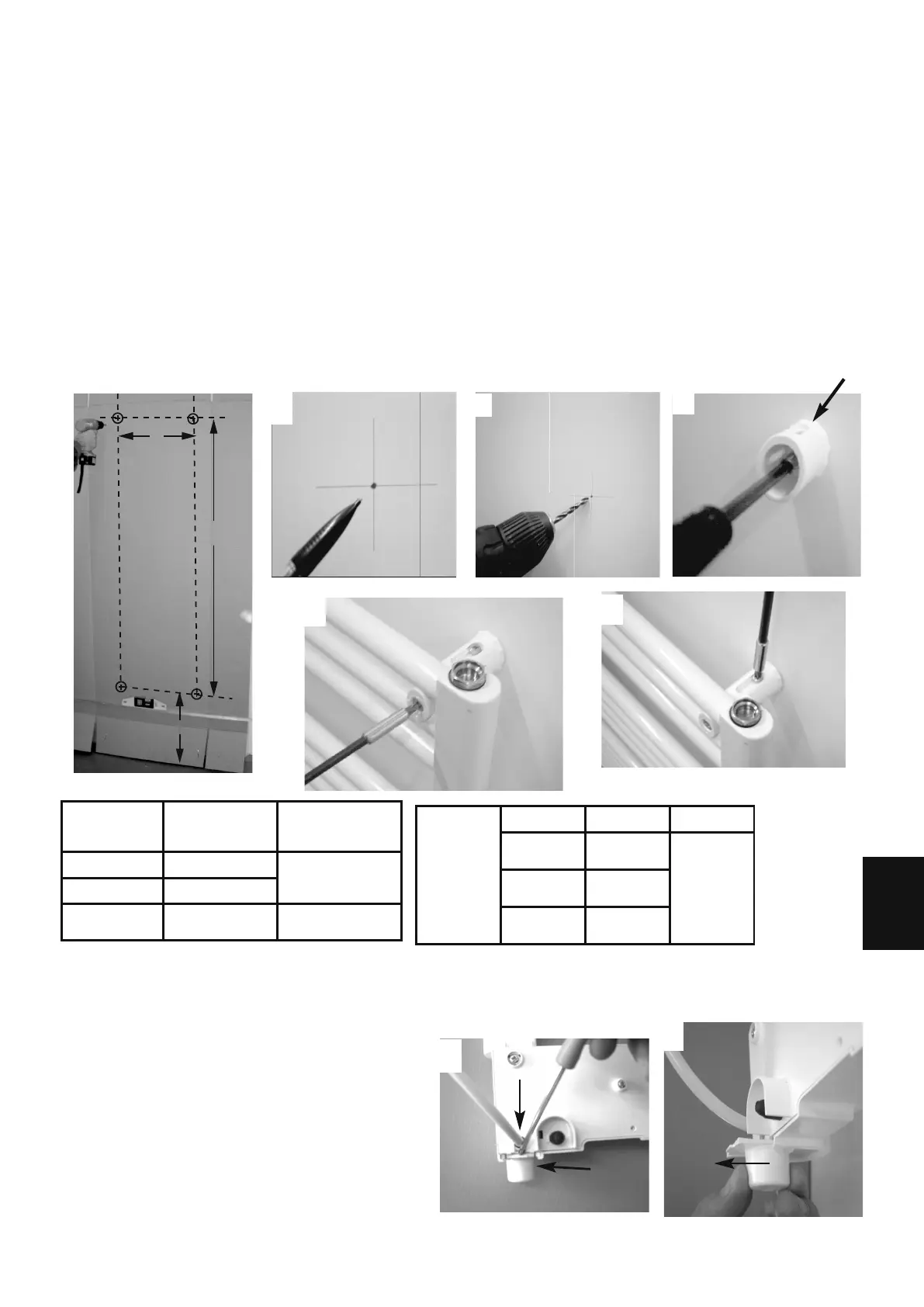

2) Como instalar o aparelho?
1/ Remova os agrafos das abas da tampa e posicione-a contra a parede, aba inferior desdobrada colo-
cada no chão ou à altura da instalação desejada. Faça através da embalagem os 4 orifícios de per-
furação (sem perfurar), e de seguida remova a embalagem.
2/ Identifique cuidadosamente os 4 pontos de perfuração com um lápis (marque uma cruz de 2 cm de
largura).
3/ Fure os 4 orifícios.
4/ Aparafusar os suportes. Utilizar sob cb cada parafuso as anilhas fornecidas.
5/ Enroscar os encaixes nos tubos sem os bloquear. Verificar o seu posi-cionamen to ao pô-los com
o aparelho nos suportes. Depois de encontrar à posição correcta, bloquear os parafusos em cada
encaixe.
6/ Colocar o aparehlo nos suportes. Apertar cada um dos parafu-sos de bloqueio. Pôr as tampas na
ponta dos encaixes.
P
4
1
2
suporte debaixo
Modelo de
largura
400 mm
A B
300 W 574
270500 W 1025
750 W 1476
