Atlantic EXPLORER 200L - Electrical Diagram

IHM
HMI
ACI
ELEMENT CHAUFFANT
HEATING ELEMENT
Connecteur compresseur:
Comp. connector :
Resistance MR ≈ 0 ohm,
Resistance NM ≈ 5 ohm,
Resistance NR ≈ 5 ohm..
U0640019 A - ET SCHEMA ELEC CETHI V4E HYB
SONDE
EVAPO. BAS
EVAPO. LOW
SENSOR
SONDE AIR
AIR SENSOR
VANNE GAZ CHAUDS
HOT GAZ VALVE
PROTECTION
MOTEUR
MOTOR
PROTECTOR
BOBINAGES
COMPRESSEUR
COMPRESSOR
WINDING
S C R
CONDENSATEUR
DEMARRAGE
COMPRESSEUR
COMPRESSOR
RUN CAPACITOR
A1
A3
R2
AL
T2
R1
CONTROLEUR
CONTROLER
I1
R1
A3
Bobinage compresseur :
Compressor winding :
Resistance RC ≈ 5 ohm,
Resistance CS ≈ 6 ohm,
Resistance SR ≈ 11 ohm..
Vanne gaz chauds :
Hot gaz valve :
Resistance ≈ 1,3 kohm.
Element chauffant :
Heating element :
Resistance ≈ 29 ohm
Connecteur IHM :
HMI connector :
Tension MV ≈ 5V
Voltage MV ≈ 5V
Sondes de température :
Temperature sensor :
R ≈ 12 kohm (20°C).
(*) R ≈ 126 kohm (20°C).
S C R
15µF
PRESSOSTAT
HIGH PRESSURE SWITCH
SONDE
EVAPO. HAUT
EVAPO. TOP
SENSOR
A4
N P T
SIGNAL PV / SOLAIRE (NON FOURNI) – PV / SMART GRID / SOLAR SIGNAL (NOT SUPPLIED)
AC
SONDE EAU
WATER SENSOR
ACI

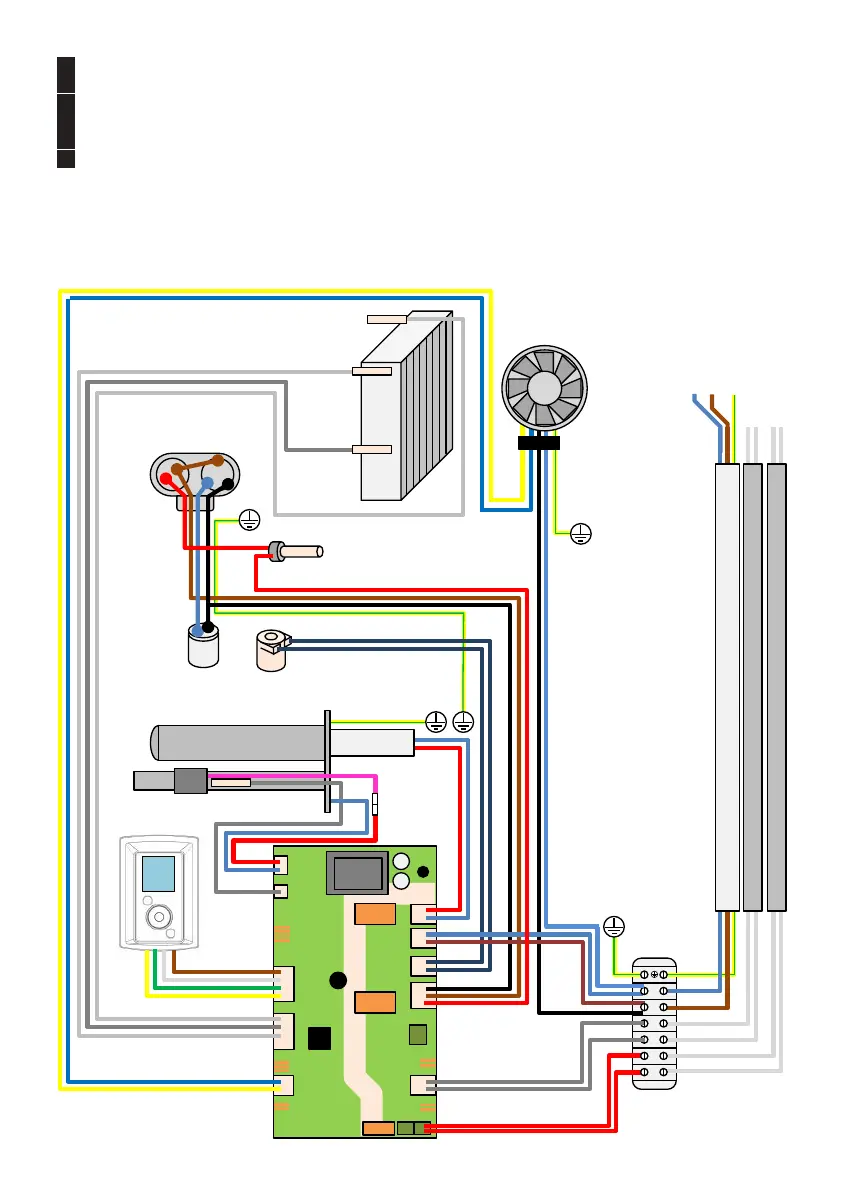

SCHEMA ELECTRIQUE
ELECTRIC DIAGRAM
A1
A2
B1
B2
C2
C1
CONTACT SEC CHAUDIERE (NON FOURNI) – BOILER CONTACT (NOT SUPPLIED)
ALIMENTATION GENERALE (PERMANENTE) - MAIN POWER SUPPLY (PERMANENT)
CS
VENTILATEUR
FAN
THERMOSTAT
SCHÉMA ÉLECTRIQUE POUR LA MAINTENANCE DE VOTRE CHAUFFE-EAU THERMODYNAMIQUE
ELECTRIC DIAGRAM
SCHAKELSCHEMA VOOR DE SERVICEBEURT VAN UW THERMODYNAMISCHE WATERVERWARMER
STROMLAUFPLAN FÜR DIE WARTUNG IHRES WARMWASSERBEREITERS MIT WÄRMEPUMPE
SCHEMA ELETTRICO PER LA MANUTENZIONE DELLO SCALDACQUA TERMODINAMICO
SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH PAŃSTWA TERMODYNAMICZNEGO PODGRZEWACZA WODY
