En caso de problemas, póngase en contacto con nosotros al 902 45 45 66

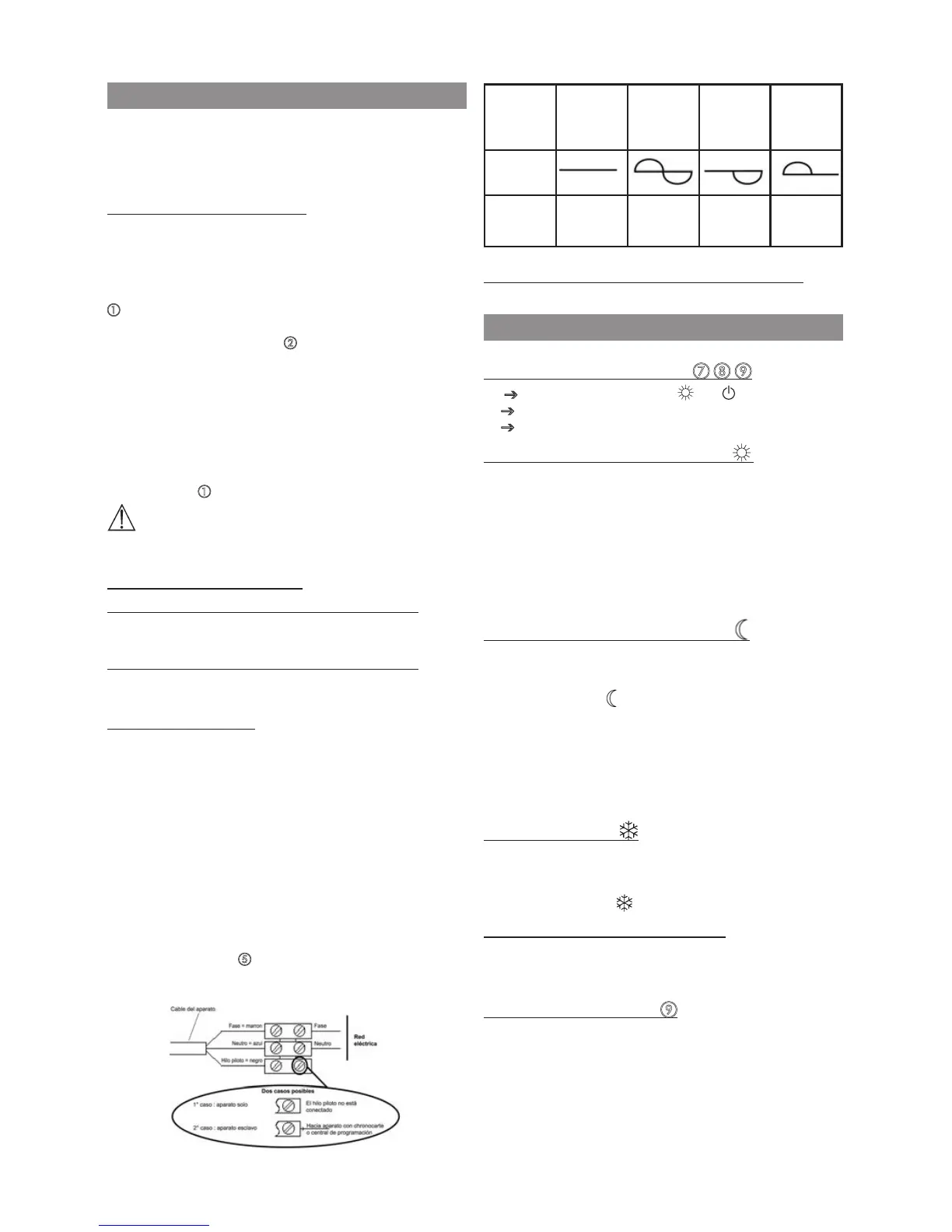

7) Cómo realizar una programación (Ahorro de energía)
Los aparatos equipados con un termostato electrónico pueden recibir
órdenes: Confort (Temperatura ajustada mediante la rueda de ajuste), ECO
(temperatura confort bajada en 3 a 4° C) (ODYSSEE – F117) A salvo de
heladas (aproximadamente 7° C) o Paro. Para esta programación, existen 2
soluciones:
1) la utilización del hilo piloto (hilo negro) (Modelo sin enchufe) con un
programador, de un aparato con una interfaz y del sistema Chronopass o
de una caja mural hilo piloto.
2) la utilización de la corriente portadora con una interfaz de corriente
portadora en cada aparato como complemento de un programador, del
sistema Chronopass o de una caja mural corriente portadora.
El número de órdenes recibidas depende del sistema de programación.
CONSEJOS DE UTILIZACIÓN
- Es inútil poner el aparato al máximo; la temperatura de la habitación no
aumentará más rapido.
- Cuando ventile la habitación, apague el calefacción colocando el
interruptor/cursor 1 en posición
.
- Si piensa ausentarse por espacio de varias horas, acuérdese de bajar la
temperatura.
Ausencia de : menos de 2 horas, no es necesario cambiar el ajuste.
De 2 horas a 24 horas, poner el cursor 1 en .
Más de 24 horas o en verano, seleccione la posición .
Si hay varios aparatos instalados en la misma habitación, hágalos
funcionar simultáneamente. De este modoconseguirá una temperatura más
homogénea sin aumentar el consumo de electricidad.
ADVERTENCIAS
Los niños no deben apoyarse en el aparato. En determinadas
circunstancias, la supercie de éste podría causar quemaduras en la
piel de los niños pequeños. En caso de riesgo, prever la instalación
de una rejilla de protección.
INSTALACIÓN DEL APARATO
Lea atentamente el manual antes de empezar a instalar el aparato. Corte la
corriente antes de efectuar cualquier manipulación en el aparato.
Conserve el manual, incluso después de haber instalado el aparato.
1) ¿Dónde instalar el aparato?
- La instalación deberá ser realizada de manera profesional y de acuerdo
con la normativa vigente del país en que se instale el aparato.
-
Los aparatos pertenecen a la clase II y están protegidos contra las
salpicaduras de agua. Sin embargo, el usuario no puede manipular los
dispositivos de control del aparato si está en la ducha o en la bañera.
a
- Al colocar el aparato, respete las distancias mínimas respecto a los
obstáculos, tal como se indica en el.
b
- Si las paredes están acabadas con un revestimiento mural colocado sobre
espuma, será necesario colocar bajo el soporte del aparato una cuña del mismo
grosor que la espuma, con el n de dejar un espacio libre detrás del aparato,
de manera que su regulación no se vea perjudicada.
- No instalar el aparato:
En una corriente de aire susceptible de alterar su regulación (por
ejemplo, ventilación mecánica centralizada, etc.)
Bajo una toma de corriente de aire ja.
En el volumen
a
de los cuartos de baño.
Está prohibido montar un aparato vertical horizontalmente y vice
versa.
2) ¿Cómo instalar el aparato?
2-1) Desbloquear la pata de enganche del aparato
Le aconsejamos que coloque el panel radiante horizontalmente de cara al
suelo. Utilice un destornillador plano.
2-2) Desbloquear la pata de enganche del aparato
Puntos de perforación A
Puntos de perforación B
2-3) Conectar el aparato :
- El aparato necesita una alimentación de 230 V 50 Hz.
- Su conexión a la red se efectuará mediante un cable de 3 hilos (marrón =
fase, azul = neutro, negro = hilo piloto) a través de una caja de conexiones.
En lugares húmedos, como cuartos de baño y cocinas, el cajetín de
conexión deberá instalarse, como mínimo, a 25 cm del suelo.
- La instalación deberá contar con un dispositivo de corte omnipolar dotado
de una distancia de apertura de contacto de, por lo menos, 3 mm.
- No se puede realizar una conexión a la tierra.
- No conectar el hilo negro a la tierra.
- La sustitución del cable de alimentación, si éste fuese demasiado corto
o se hubiese deteriorado, requiere el uso de herramientas especiales y
deberá ser realizada por un especialista.
Nota : Está formalmente prohibido utilizar el aparato en conguración móvil,
sobre pies o sobre ruedas.
Órdenes
recibidos
Ausencia
de corriente
Alternancia
completa
230 V
Semialter-
nancia
negativa
- 115 V
Semialter-
nancia
positiva
+ 115 V
Oscilloscopio
ref/neutro
Método
obtenido
COMODI-
DAD
ECO SIN HELADA
PARADA CA-
LEFACCIÓN
– CORTE
2-4) Bloquear el aparato sobre la pata de enganche f
UTILIZACIÓN DEL APARATO
1) Descripción de los mandos :
1
g
Interruptor/Cursor de puesta en paro
2
g
Mando de ajuste del control de temperatura
V1
g
Piloto indicador de calentamiento.
2) Ajuste de la temperatura deseada :
Se trata de la temperatura que se desea tener al encontrarse en la habitación.
a) Coloque el interruptor 1 en posición de marcha.
b) Ajustar la moleta 2 sobre la posición deseada. El visior de calentamiento
V1 elecon el modelo electrónicos se enciende si la temperatura ambiente es
inferior a la deseada.
c) Espere algunas horas hasta que la temperatura se estabilice.
d) Si está satisfecho con el ajuste realizado (verifíquelo con un termómetro
si fuera necesario), registre la posición del mando para otra ocasión. Si el
ajuste no le parece adecuado, modifíquelo y vuelva ud al punto c.
3) Cómo ajustar la temperatura Eco :
Es la temperatura deseada durante los periodos en los que la habitación no
está ocupada. Se aconseja utilizar este modo para periodos de ausencia
superiores a 2 horas.
a) Poner el cursor 1 en
.
b) Ajustar la moleta 2 sobre la posición deseada. El indicador luminoso V1
se enciende si la temperatura ambiente es inferior al valor de consigna de
temperatura Eco deseado.
c) Esperar algunas horas para que la temperatura se estabilice.
Si el ajuste le conviene (llegado el caso, usar un termómetro para vericar),
identicar la posición de una vez por todas. Si el ajuste no le conviene,
modicar el ajuste y regresar al punto c.
4) Modo Anti-Hielo :
Corresponde a la posición del mando que permite mantener la habitación
a una temperatura de aproximadamente 7º C durante una ausencia
prolongada (generalmente, más de 24 horas).
a) Coloque el cursor 1 en
.
5) El indicador de calentamiento : V1
Este indicador indica los períodos durante los cuales la resistencia se
calienta. Si la temperatura es estable el indicador parpadea, y si la
temperatura es demasiada alta se apaga.
6) Bloqueo de los mandos
Existe la posibilidad de bloquear o limitar el uso del mando de ajuste 2
con el n de evitar manipulaciones no deseadas del aparato (niños, etc.).
a) Descuelgue el aparato del soporte mural.
b) En la parte posterior de la caja del termostato retirar los pasadores P
de sus soportes.
c) Seleccione la posición B para bloquear el mando, o la posición L para
limitar su radio de movimiento. La posición M se utiliza para bloquear el
interruptor.
