Внимание! В случае если температура в помещении выше
максимально возможного уровня по шкале значений для данного
прибора, нагревательный элемент не заработает до тех пор, пока
температура воздуха в помещении не опустится ниже максимально
возможного уровня по шкале значений для данного прибора.
3.2. После того как нагревательный элемент начал работать, дождитесь
того момента, когда температура воздуха в помещении станет для Вас
комфортной. Для фиксации данного уровня комфортной температуры
медленно поворачивайте колесико
в обратную сторону до момента
пока:
- для моделей с механическим термостатом – термостат издаст тихий
щелчок
- для моделей с электронным термостатом - погаснет индикатор V1.
3.3. Подождите несколько часов для стабилизации to. Если
установившаяся в помещении температура для Вас является
комфортной (Вы можете также проверить значение температуры при
помощи термометра), оставьте колесико
в текущем положении. Если
установившаяся после стабилизации to Вам не подходит, повторите
операции с прибором согласно по пунктам 3.2 – 3.4.
4. Режим работы Антиобледенение:
Данный режим позволяет поддерживать в комнате температуру около
7°С в случае если в помещении в течение продолжительного периода
времени никого нет (обычно более 24 часов).
Установите бегунок
в положение
5. Блокировка панели управления:
Существует возможность заблокировать панель управления прибора,
чтобы предотвратить нежелательное вмешательство в работу прибора
(например, от детей) следующим образом:
снимите прибор с кронштейна
высвободите штырьки Р из отверстий на нижней части панели прибора
установите один штырек в позицию В, чтобы заблокировать колесико
,
либо установите штырьки как показано в позиции L, чтобы ограничить
температуры шкалу колесика.
для электронных моделей - установите один штырек в отверстие на
бегунке
(позиция М)
6. Режим работы Эконом:
Данный режим доступен только для моделей с электронным
термостатом.
Режим Эконом позволяет установить to в помещении, которую
желательно поддерживать во время Вашего отсутствия. Установите
бегунок
(рис
) в положение , прибор перейдет в режиме
Эконом, термостат будет поддерживать на уровне на 3-4°С ниже,
чем значение, установленное на колесике
(рис
).
7. Режим программирования:
Данный режим доступен только для моделей с электронным
термостатом.
Электронные модели могут регулироваться контрольным проводом и
управляющими устройствами.
Чтобы запустить режим программирования, передвиньте бегунок
(рис
) в положение
Термостат распознает и выполняет следующие команды:
КОМФОРТ: to, установленная на колесике
(рис
)
ЭКОНОМ: to на уровне на 3-4°С ниже, чем установленная на колесике
(рис
)
УСЛОВИЯ ГАРАНТИИ : ДОКУМЕНТ ДЛЯ ПОЛЬЗОВАТЕЛЯ
( представить это свидетельство только в случае рекламации дистрибьютору или вашему подрядчику )
- Длительность гарантии составляет два года от даты установки или покупки и не может превышать 30 месяцев от даты изготовления в случае
отсутствия оправдательных документов установки или покупки прибора.
- Гарантия покрывает замену или поставку неисправных деталей, но не возмещение убытков.
- Оплата рабочей силы и транспорта относятся на счет пользователя.
- Повреждения по причине несоответствующей установки, неправильного использования или несоблюдения приведенных в этом руководстве
инструкций не покрываются гарантией.
- Представить это свидетельство только в случае рекламации дистрибьютору или вашему подрядчику, приложив к нему счет на приобретенный прибор.
!
Уважаемый покупатель! Благодарим Вас за выбор нашей продукции!
Приобретенный Вами прибор прошел многочисленные испытания и тесты, что позволяет гарантировать его высокое качество. Мы надеемся, что
он оправдает все Ваши ожидания.
ВНИМАНИЕ! Пожалуйста, внимательно прочитайте данное руководство
по установке и эксплуатации и сохраняйте его до момента окончания
использования прибора. Все операции по установке и подключению
должны производится на полностью обесточенном приборе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА
(смотрите на этикетке)
Прибор отвечает стандартам качества электробезопасности NF по
категориям В или С в соответствии с информацией на этикетке. Степень
защиты IP24. Класс защиты II.
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Прибор предназначен для установки и использования в жилых
помещениях.
Прибор может устанавливаться в ванной комнате согласно рис
a
(размеры в см):
- в зоне Volume 3
- в зоне Volume 2, если человек, находясь в душе или ванне НЕ сможет
дотянуться до прибора
Требуемое минимальное расстояние до других предметов согласно рис
b
(размеры в см).
В случае если какой-либо облицовочный материал на стене проложен
поверх толстого изоляционного слоя, то следует поместить под несущий
кронштейн прибора прокладку, толщина которой равна толщине
изоляционного материала, что обеспечит образование между стеной
и задней стенкой прибора свободного зазора, достаточного для того,
чтобы не оказывать влияние работу блока управления и датчика
температуры.
Внимание! Установка прибора запрещена:
На сквозняке, который может нарушить процесс измерения и
регулирования температуры.
(Под отверстием принудительной регулируемой системы вентиляции и
т.п.)
Под или поверх фиксированной стенной розеткой (см. рис
A).
В зоне Volume1 ванных комнат (см. рис
a
)
В зоне Volume2 если человек, находясь в душе или ванне сможет
дотянуться до прибора.
Категорически запрещено устанавливать вертикальные
модели горизонтально и горизонтальные модели вертикально (см.
рис
B) (когда решетки жалюзи оказываются в вертикальном
положении), а также запрещено переворачивать прибор решеткой-
жалюзи вниз.
Приборы с маркировкой как на рис
B предназначены только для
фиксированного настенного монтажа. Запрещено устанавливать
такие приборы на пол либо использовать их в мобильном
положении.
1. Фиксация прибора на стене
Положите прибор на ровную поверхность решеткой-жалюзи вниз
При помощи плоской отвертки подденьте один угол кронштейна (см. рис
)
Поднимите одну сторону кронштейна под углом в 45°C и выньте вторую
сторону кронштейна
Расположите кронштейн у стены на уровне пола (см. рис.
позиция 1).
Наметьте два места для отверстий по пунктирной линии (места нижних
отверстий кронштейна)
Приподнимите кронштейн, совместив отметки с нижними отверстиями
кронштейна, после чего наметьте оставшиеся два места для верхних
отверстий кронштейна (позиция 2).
Просверлите отверстия и зафиксируйте кронштейн на стене при помощи
дюбелей и винтов
Не забудьте вставить прокладки между кронштейном и стеной при
необходимости
Поставьте прибор на нижние выступы кронштейна согласно рис
f
S1
Прижмите прибор к верхним выступам кронштейна согласно рис
f
S2
Защелкните прибор на кронштейне по направлению сверху вниз
Модели оснащенные электрическим кабелем с штепсельной вилкой
подключаются к стандартной стенной электрической розетке сети
питания 230В/ 50Гц.
Внимание! Скрытое электрическое подключение может
осуществляться только квалифицированным электротехником.
Прибор подключается к сети питания 230В/50Гц.
Во влажных помещениях распределительная коробка должна быть на
25см выше уровня пола.
Установка должна иметь устройство отключения с расстоянием
размыкания контакта 3мм. Прибор не требует заземления.

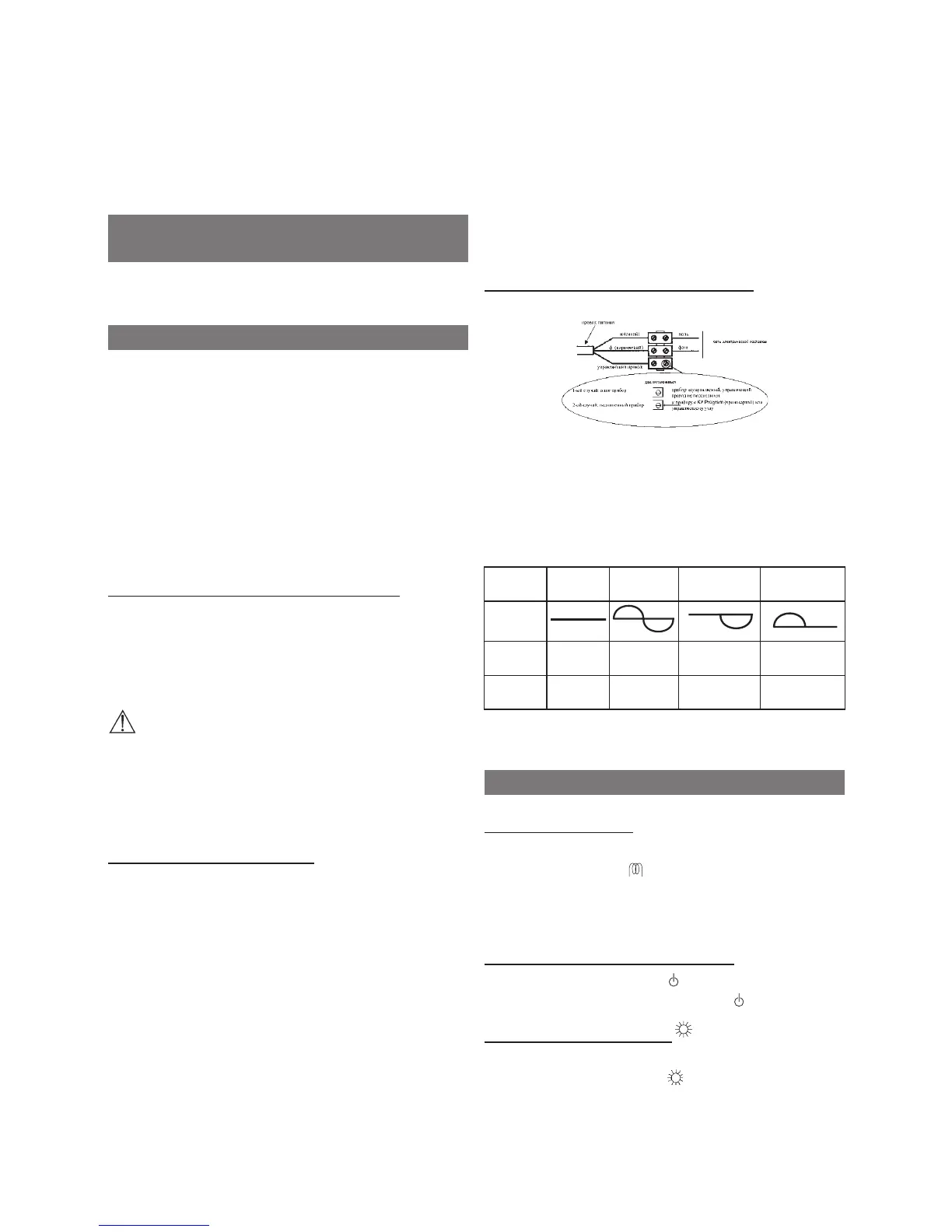

3. Подключение контрольного провода
помните о необходимости соблюдения полярности (синий провод –
нулевой, коричневый – фазный)
в таблице приведены команды, подаваемые в контрольный провод и
получаемые рабочие режимы
Таблица команд, которые могут быть переданы прибору по
контрольному проводу.
Коман-
ды
Нет тока
Период
230В
Полупериод
–115В
Полупериод
+115В
Осци-
лограф
Режим
работы
Ком-
форт
Эконом
Антио-
бледенение
Стоп
Выключить
t° t°
to ниже
на 3-4°С
~ 7°С
Остановка
работы
Измеряется напряжение между контрольным проводом и нулем.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1. Панель управления
Модели с электронным термостатом рис
V1 – индикатор работы ТЭНа когда to воздуха в подходит к заданному
уровню, мигает и гаснет.
Ручка-бегунок переключателя режимов.
Колесико установки значения t°
2. Включение/Выключение прибора
Переведите бегунок
в положение
Переведите бегунок
в положение, отличное от
3. Режим работы Комфорт:
Переведите бантик
в положение I
Установите бегунок
в положение
3.1. Поверните колесико
в положение MAX. В случае если температура
в помещении ниже максимально возможного уровня по шкале значений
для данного прибора нагревательного элемент заработает (у моделей с
электронным термостатом загорится индикатор V1).
F117_electro_1280-1432.indd 18 01/04/11 11:59
