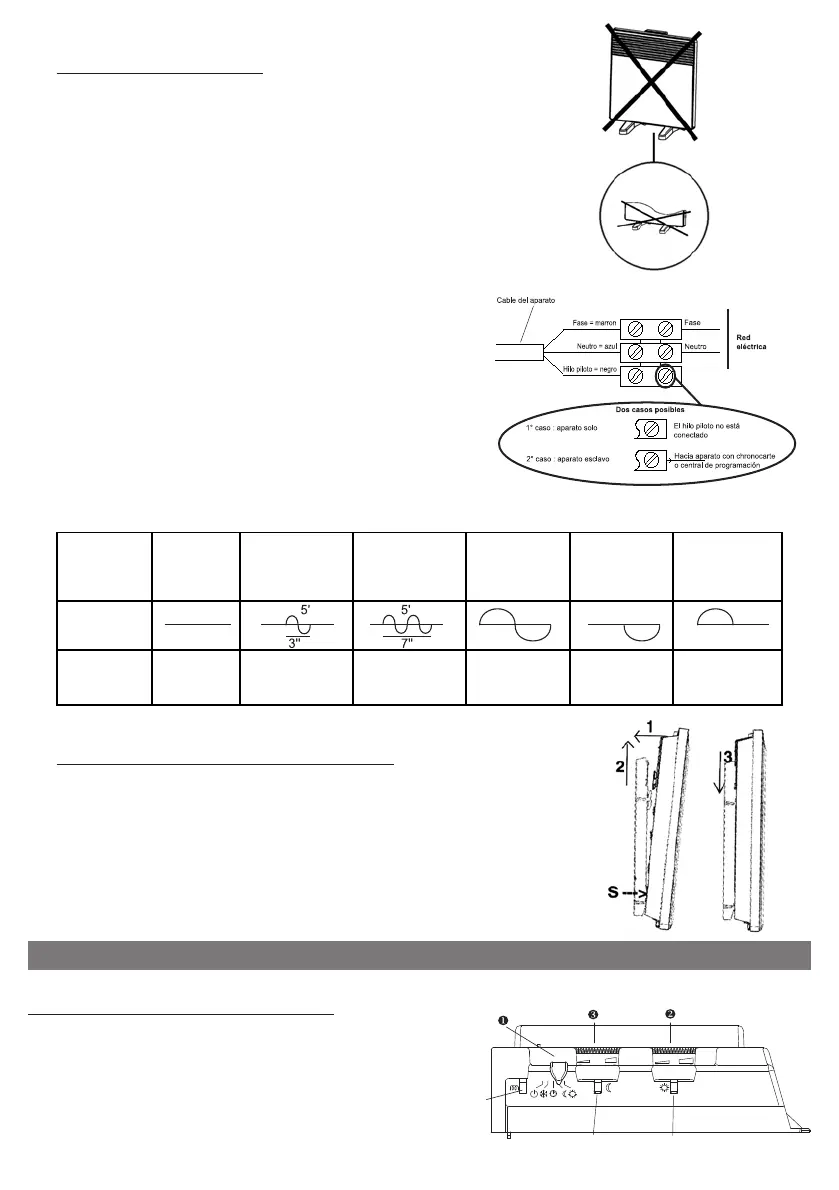

2-2) Conectar el aparato :
44
44
4
- El aparato necesita una alimentación de 230 V 50 Hz.
- Su conexión a la red se efectuará mediante un cable de 2 hilos
(marrón = fase, azul = neutro), un cable de 3 hilos (marrón =
fase, azul = neutro, negro = hilo piloto) a través de una caja de
conexiones. En lugares húmedos, como cuartos de baño y
cocinas, el cajetín de conexión deberá instalarse, como mínimo,
a 25 cm del suelo.
- La instalación deberá contar con un dispositivo de corte
omnipolar dotado de una distancia de apertura de contacto de,
por lo menos, 3 mm.
- No se puede realizar una conexión a tierra.
- No conectar el hilo negro a tierra.
La sustitución del cable de alimentación, si éste fuese demasiado
corto o se hubiese deteriorado, requiere el uso de herramientas
especiales y deberá ser realizada por un especialista.
2-3) Fijar el aparato en el soporte mural :
- Colocar el aparato en el soporte tal como indica el esquema.
- Traer el aparato hacia el soporte luego destacarlo (flechas 1 y 2).
- Introducción las piernas del soporte en los agujeros del aparato, bajar
(se fija flecha 3) su aparato.
CÓMO UTILIZAR EL APARATO
1) Descripción del panel de mando :
55
55
5
 ➔ Cursor de modos
 ➔ Selector rotativo de regulación de la temperatura Confort
(marcaciones 1 a 8)
 ➔ Selector rotativo de regulación de la temperatura Eco
(marcaciones 1 a 8)
V1 ➔ Piloto indicador de calefacción
V2 ➔ Piloto del modo Confort
V3 ➔ Piloto del modo Eco
44
44
4
Ordenes
recibidas
Ausencia de
corriente
Alternancia
ausencia de
corriente (4'57")
fase 230 V (3")
Alternancia
ausencia de
corrente (4'53")
fase 230 V (7")
Alternancia
completa 230 V
Semi-alternanci-
a negativa - 115
V
Semi-alternância
positiva +115V
Osciloscópio
Ref/Neutro
Modo
obtenido
CONFORT CONFORT -1°C CONFORT -2°C ECO
FUERA DE
HIELO
PARADA
CALEFACCIÓN
– CORTE
33
33
3bis
V3
V3
V2
V2
V1
V1
5
-3,5
55
55
5
