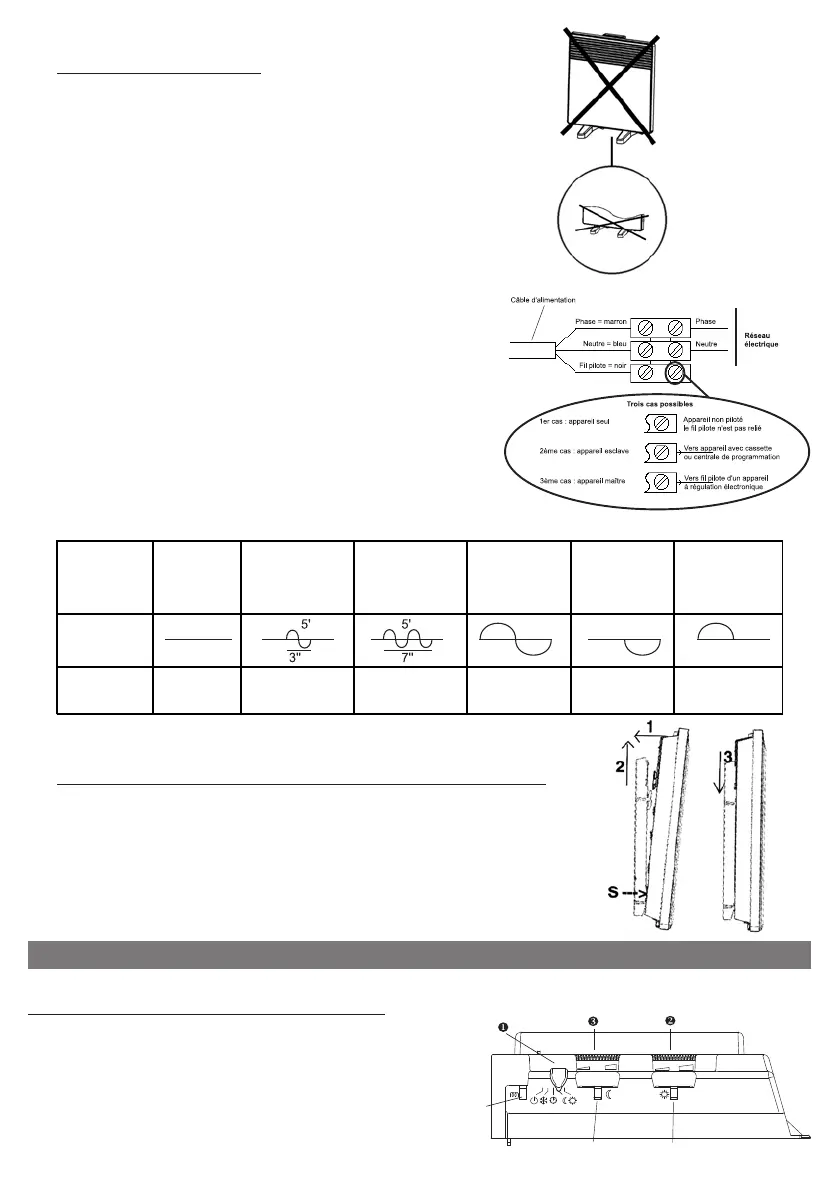

2-2) Raccorder l’appareil :
44
44
4
- L’appareil doit être alimenté en 230V 50Hz.
- Le raccordement au secteur se fera à l’aide d’un câble 3 fils
(Marron=Phase, Bleu=Neutre, Noir=Fil pilote) par l’intermédiaire
d’un boîtier de raccordement. Dans des locaux humides comme
les salles d’eau et les cuisines, il faut installer le boîtier de
raccordement au moins à 25cm du sol.
- L’installation doit être équipée d’un dispositif de coupure
omnipolaire ayant une distance d’ouverture de contact d’au moins
3mm.
- Le raccordement à la terre est interdit.
Ne pas brancher le fil pilote (noir) à la terre.
- Si le câble d’alimentation est endommagé, il doit être remplacé
par le fabricant, son service après-vente ou une personne de
qualification similaire afin d’éviter un danger.
- Si un appareil pilote ou piloté est protégé par un différentiel
30mA (ex : salle de bain) il est nécessaire de protéger l’alimenta-
tion du fil pilote sur ce différentiel.
44
44
4
Ordres reçus
Absence de
courant
Alternance
absence de
courant (4'57'')
phase 230V (3'')
Alternance
absence de
courant (4'53'')
phase 230V (7'')
Alternance
complète 230 V
Demi-alternance
négative - 115V
Demi-alternance
positive +115V
Oscilloscope
Réf/Neutre
Mode obtenu CONFORT CONFORT -1°C CONFORT -2°C ECO HORS GEL
ARRET
CHAUFFAGE
Tableau des ordres que l’appareil peut recevoir sur son fil pilote (à mesurer entre le fil pilote et le neutre).
2-3) Comment verrouiller l’appareil sur son support mural :
- Poser l’appareil sur le support S selon le schéma.
- Ramener l’appareil vers le support puis le relever (flèches 1 et 2).
- Introduire les pattes du support dans les trous de l’appareil, rabaisser (flèche 3),
votre appareil est fixé.
UTILISATION DE L’APPAREIL
1) Description du panneau de commande :
55
55
5
 ➔ Curseur des modes.
 ➔ Molette de réglage de la température Confort
(repère de 1 à 8).
 ➔ Molette de réglage de l’abaissement Eco
(par rapport à la consigne confort).
V1 ➔ Voyant témoin de chauffe.
V2 ➔ Voyant de mode Confort.
V3 ➔ Voyant de mode Eco.
V3
V3
V2
V2
V1
V1
5
-3,5
55
55
5
33
33
3bis
ARRET
CHAUFFAGE
DELESTAGE
