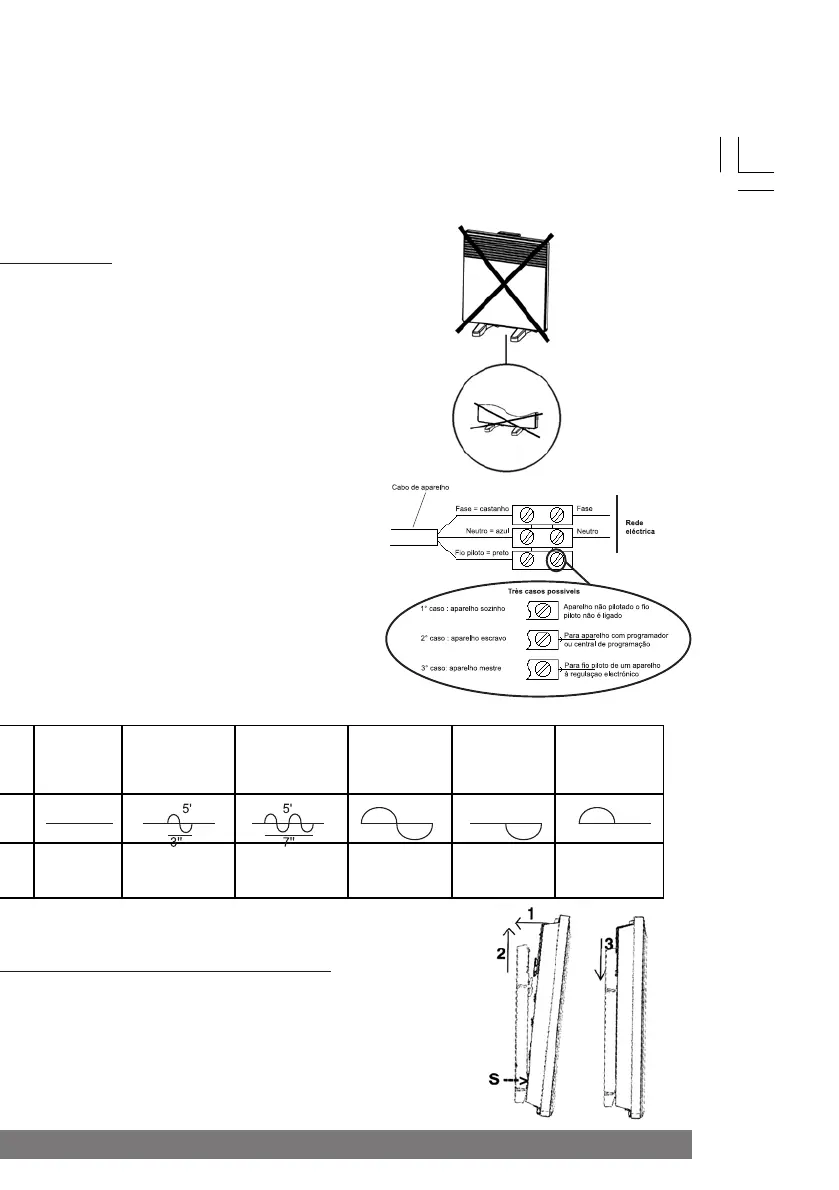

2-2) Ligar o aparelho :
44
44
4
- O aparelho deve ser alimentado com 230V 50Hz.
- A ligação à corrente será feita por meio de um cabo 2 fios (castanho
= fase ; azul = neutro ; negro) por intermédio de uma caixa de ligação
(mecãnicos B), cabo 3 fios (castanho = fase ; azul = neutro ; negro =
fio piloto) por intermédio de uma caixa de ligação (électronicos C).
Nos locais húmidos como os quartos de banho e as cozinhas,
é necessário instalar a caixa de ligação pelo menos a 25 cm do solo.
- A instalação deve ser equipada com um dispositivo de corte
omnipolar com uma distância de abertura de contacto de pelo menos
3mm.
- A ligação à terra é proibida.
- Não ligar o fio piloto (negro) à terra.
- Se o cabo de alimentação for danificado, deve ser substituído por
o fabricante, seu serviço após venda ou uma pessoa de qualificação
similar a fim de evitar um perigo.
Se um aparelho pilotar (ou for pilotado) estiver protegido por um
diferencial 30mA (ex: quarto de banho) é necessário proteger a
alimentação do fio piloto neste diferencial.
Quadro das ordens que o oparelho pode receber no seu fio piloto.
A medir entre o fio piloto e o neutro.
2-3) Bloquear o aparelho no seu suporte mural :
- Colocar o aparelho no suporte S segundo o esquema.
- Trazer o aparelho para o suporte, aumentar (flecha 1 e2).
- Introduzir as patas do suporte nos buracos do aparelho, baixar, (flecha 3),
o vosso aparelho é fixada.
COMO USAR O SEU APARELHO
1) Descrição do painel de controlo :
55
55
5
➔ Cursor dos modos
➔ Selector rotativo de regulação da temperatura Confort
(marca 1 a 8)
➔ Selector rotativo de regulação da temperatura Eco
(marca 1 a 8)
V1 ➔ Indicador de accionamento
V2 ➔ Indicador do modo Confort
V3 ➔ Indicador do modo Eco
Ordens
recebidas
Ausência
de corrente
Alternância
ausência de
corrente (4'57")
fase 230 V (3")
Alternância
ausência de
corrente (4'53")
fase 230 V (7")
Alternância
completa 230 V
Semi-alternância
negativa - 115 V
Semi-alternância
positiva + 115V
Osciloscópio
Modo obtido CONFORTO CONFORTO -1°C CONFORTO -2°C ECO
AO ABRIGO
DO GELO
PARAGEM
AQUECIMENTO -
DELASTRE
44
44
4
33
33
3bis
V3
V2
V1
5
-3,5
55
55
5
