LUM21 HR Safety Information
© Atlas Copco Industrial Technique AB - 9836 1172 05
19
Modelle, die Luftschmierung erfordern:
• Die Druckluft muss mit einer kleinen Ölmenge
versetzt sein.
Wir empfehlen nachdrücklich die Installation
eines Atlas Copco-Nebelölers DIM. Dieser ist
entsprechend des Luftbedarfs des
Luftleitungswerkzeugs unter Verwendung fol-
gender Formel einzustellen:
L = Luftverbrauch (l/Sek.)
(Ziehen Sie die Verkaufsunterlagen zu Rate.)
D = Anzahl der Tropfen je Minute (1 Tropen =
15 mm³)
L* 0,2 = D
Dies gilt für den Einsatz von Werkzeugen mit
langen Arbeitszyklen. Alternativ kann ein Atlas
Copco-Einspritzöler vom Typ Dosol für
Werkzeuge mit kurzen Arbeitszyklen verwen-
det werden.
Hinweise zur Einstellung des Dosol-Ölers ent-
nehmen Sie den Angaben zum
Luftleitungszubehör in unserem Hauptkatalog.
Schmierungsfreie Modelle:
• Bei schmierungsfreien Werkzeugen entscheidet
der Kunde über die zu verwendende periphere
Ausrüstung. Es schadet nicht, wenn die Druck-
luft eine geringe Ölmenge enthält, die von
einer Ölnebelschmierung oder einem Dosol-
Öler abgegeben wird.
• Hinweis – Eine Ausnahme stellen Turbinen-
werkzeuge dar, die ölfrei gehalten werden soll-
ten.
Druckluftanschluss
• Das Werkzeug ist für einen Betriebsdruck (e)
von 6 - 7 bar = 600 - 700 kPa = 6–7 kp/cm
2
ausgelegt.
• Vor dem Anschluß den Schlauch sauber blasen.

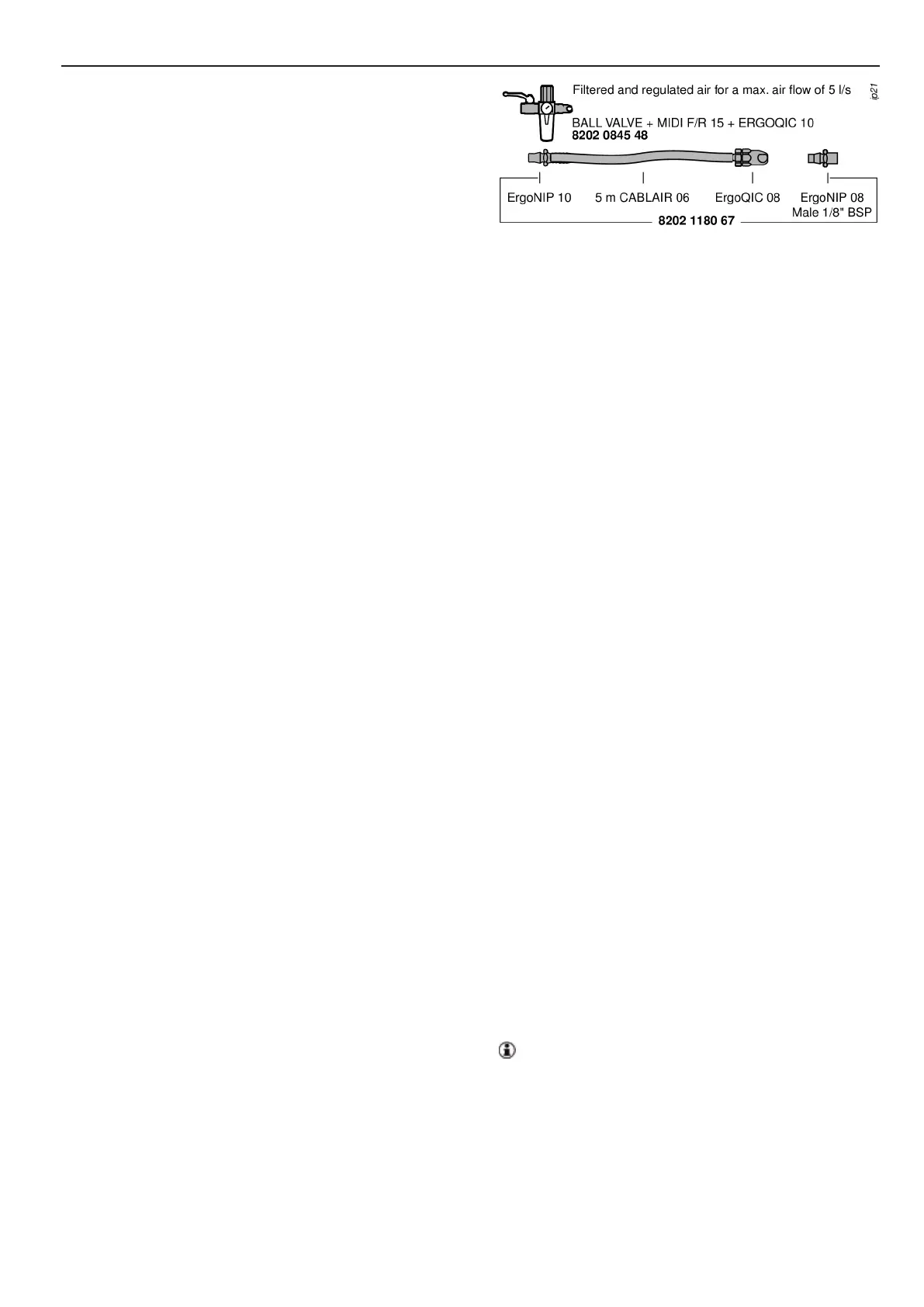

Montageempfehlung
Die Installations-Kits von Atlas Copco sind alle
für eine optimale Leistung Ihrer Werkzeuge aus-
gelegt.Wir haben unsere Installations-Sätze un-
terteilt für Material-abtragende- und Montagew-
erkzeuge.Hiermit können Sie eine Installation in
wenigen Minuten durchführen, denn alle Kompo-
nenten sind komplett vormontiert und ein-
satzbereit. Einfacher geht es nicht!
Weitere Hinweise entnehmen Sie dem Atlas Copco
Industrial Power Tools Katalog, Bestellnr. 9837
3000 01.
Handhabung
Bedienungsanweisung
Siehe Abbildung in der Wartungsanweisung
Anzugsdrehmoment
Für genauen und sicheren Betrieb muß das
Anzugsdrehmoment des Schraubendrehers im Ver-
hältnis zur Schraubverbindung genau eingestellt
werden. Die Drehmomentdaten der aktuellen
Verbindung überprüfen.
Das Anzugsdrehmoment wird durch Änderung der
Spannung der Kupplungsfeder eingestellt. Den
Schutzring drehen, bis das Loch im Kupplungsge-
häuse frei ist.Dann die Ausgangswelle drehen, bis
das Schlüsselloch in der Einstellscheibe sichtbar
ist.
Den Einstellschlüssel im Uhrzeigersinn drehen, um
das Drehmoment zu verringern und gegen den
Uhrzeigersinn, um es zu erhöhen. Nach der Ein-
stellung den Schutzring zurückdrehen.
Nachprüfen des Anzugsdrehmoments
Die empfohlene Ausrüstung ist der Atlas Copco
Drehmomentprüfer, ACTA 3000 und ein ausre-
ichend bemessener Iin-line Transducer, IRTT
gemeinsam mit den verfügbaren Testverbindun-
gen.
Drehmomentbereich der
Kupplungsfedern :
Jede Kupplungsfeder ergibt einen bestimmten
Drehmomentbereich. Das Drehmoment nicht
über die maximale. Empfehlung hinaus ein-
stellen, da dieses zu einer ungenauen Funktion
und schnellerem Verschleiß der Kupplung
führen kann.
Der Drehmomentbereich jeder Feder ist einfach an
ihrer Farbe erkennbar.
