Instruction Manual
2.8 ELECTRICAL SYSTEM
2.8.1 CIRCUIT DIAGRAM (STANDARD)
The compressor is equipped with a negative earthed system.

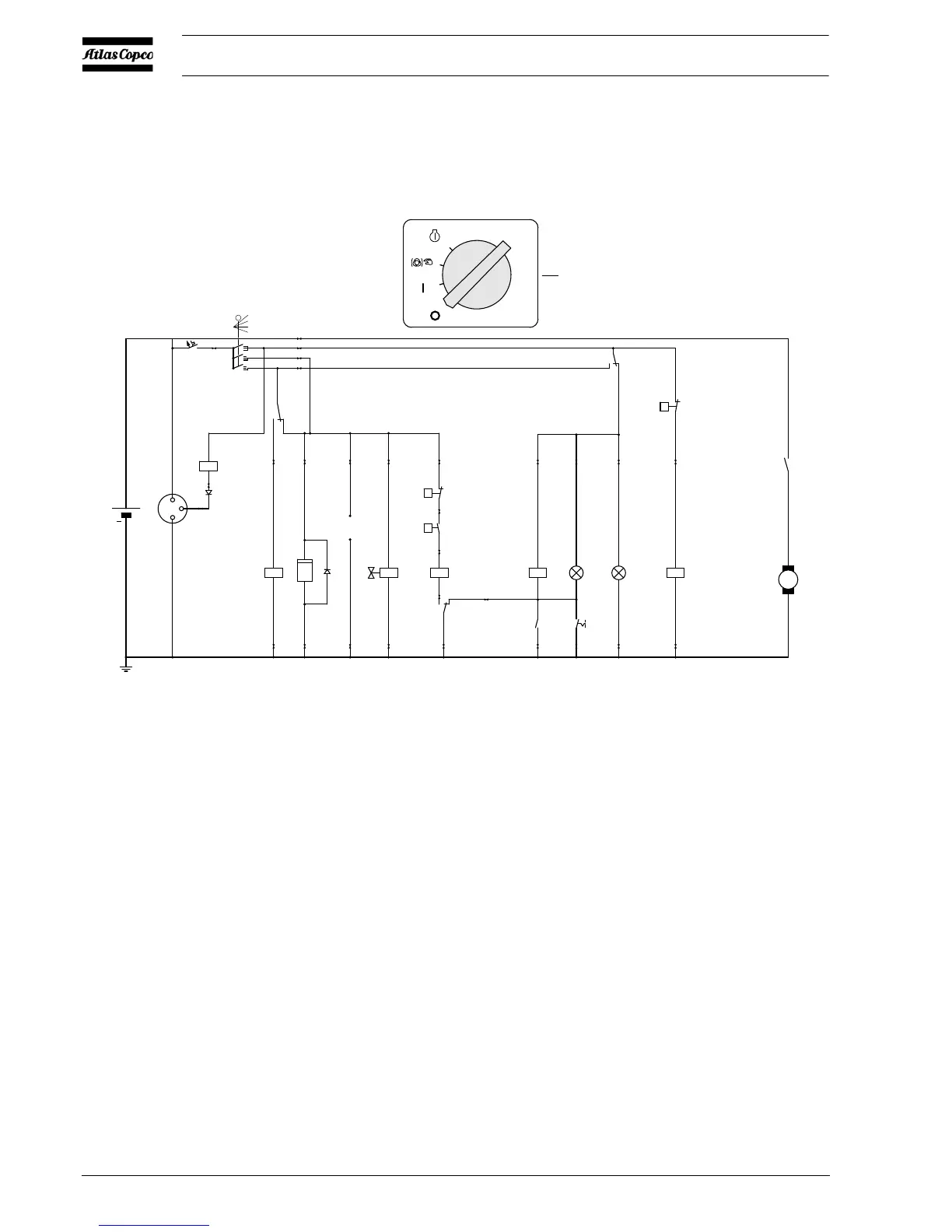

Fig. 2.4 Circuit diagram (No. 9822 0797 01)
F1 Circuit Breaker (10 A) M1 Starter Motor
G1 Alternator P1 Hourmeter
G2 Battery S1 Contact Switch (Off-On-Override-start)
H1 Temperature Alarm Lamp S2 Temperature Switch Engine
H2 General Alarm Lamp S3 Oil Pressure Switch Engine
K0 Starter Solenoid (part of M1) S4 Lamptest Switch
K1 Shut-down Relay S5 Temperature Switch Compressor
K2 Blocking Relay Y1 Fuel Solenoid Valve
K3 Override Start Relay V1 Diode
K4 Start Relay V2 Diode
