Instruction Manual

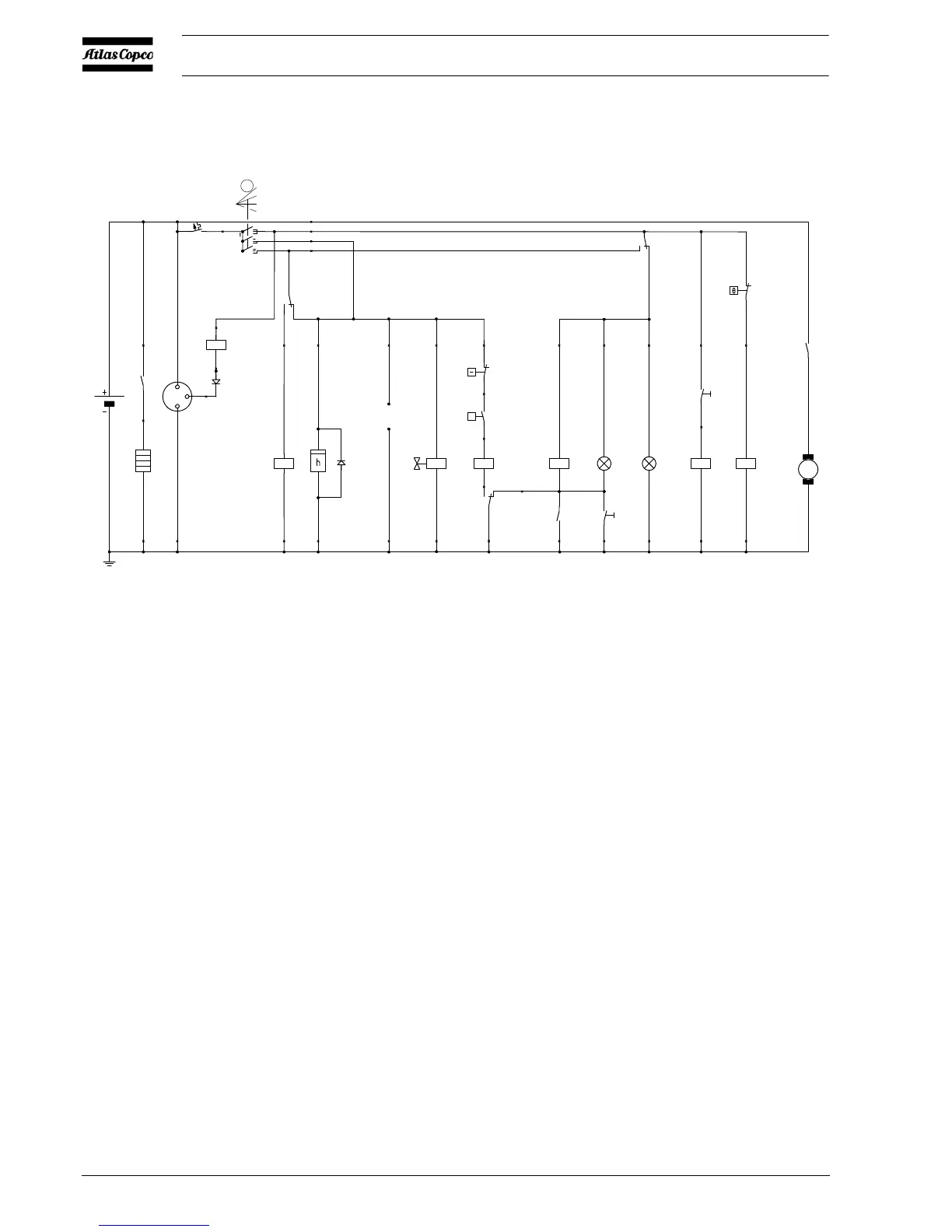

2.8.7 CIRCUIT DIAGRAM COLD START (ALL TYPES)
Fig. 2.11 Circuit diagram (No. 9822 0864 00)
F1 Circuit breaker (10 A) S1 Contact switch (Off-On-Override-start)
G1 Alternator S2 Temperature switch engine
G2 Battery S3 Oil pressure switch engine
H1 Temperature alarm lamp S4 Temperature lamptest switch
H2 General alarm lamp S5 Temperature switch compressor
K0 Starter solenoid (part of M1) S6 Push button glowplug
M1 Starter motor Y1 Fuel solenoid valve
P1 Hourmeter V1 Diode
P2 Glowplug V2 Diode
