2.8.8 CIRCUIT DIAGRAM REFINARY EQUIPMENT (ALL TYPES)

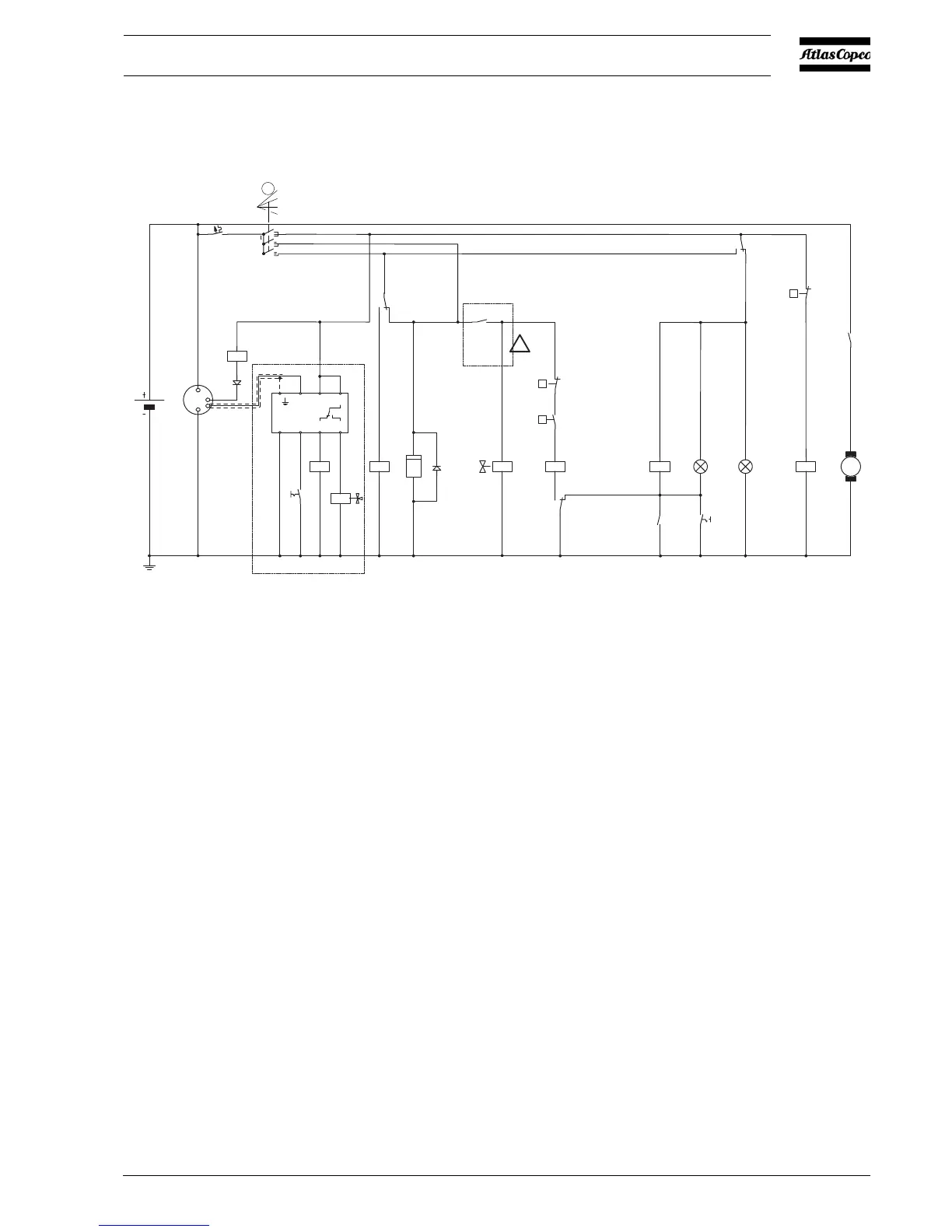

Fig. 2.12 Circuit diagram (No. 9822 0909 00)
F1 Circuit breaker (10 A) S1 Contact switch (Off-On-Override-start)
G1 Alternator S2 Temperature switch engine
G2 Battery S3 Oil pressure switch engine
H1 Temperature alarm lamp S4 Temperature lamptest switch
H2 General alarm lamp S5 Temperature switch compressor
K0 Starter solenoid (part of M1) S32 Test button overspeed
K9 Aux. relay safety circuit Y1 Fuel solenoid valve
M1 Starter motor Y20 Solenoid for overspeed protection valve
N1 Overspeed module V1 Diode
P1 Hourmeter V2 Diode
