Copyright © by Audiotechnik Dietz
®
Vertriebs-GmbH ● Germany
Rev 0, Stand: 12 / 2006
5
Installation
Das Interface dient zum Anschluss einer externen Bild und Ton Quelle und kann an folgenden
Navigationssystemen eingesetzt werden:
Audi 16:9 DVD Navigation Plus RNS-E ohne originalen TV Tuner
Installationsanleitung 1417
1. Das Navigationsgerät ausbauen und vom Bordnetz trennen.

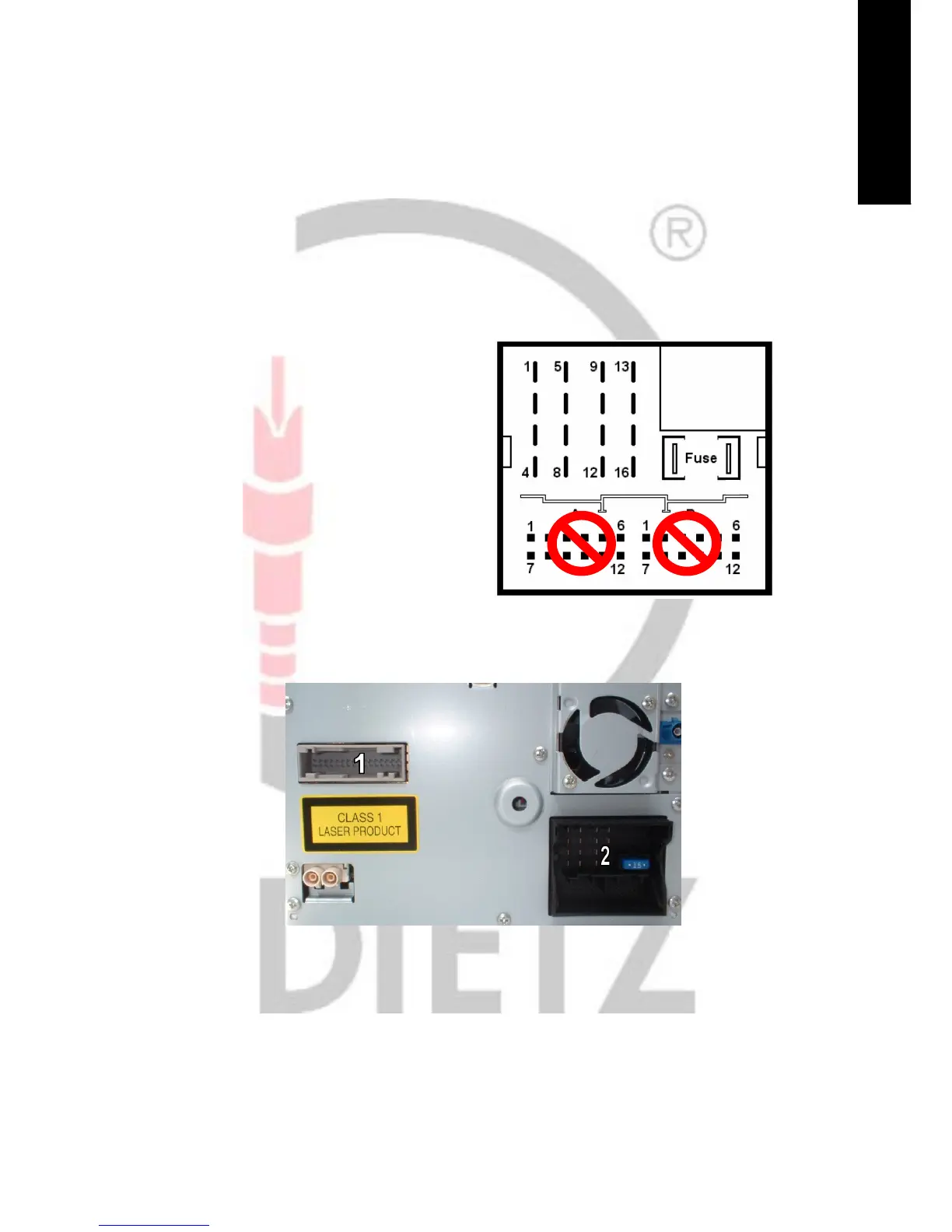

2. Die Kabel mit losen Enden vom 1417 wie folgt anschliessen: MOST Anschluss am Navi
Weiss (CAN high) Pin 9
Grün (CAN low) Pin 10
Schwarz (Masse) Pin 12
Rot (+12V, Dauerplus) Pin 15
Die Kabel werden parallel zu den vorhandenen am MOST Stecker (2) angeschlossen.
3. Den grauen Stecker des 1417 an der Rückseite des Navigationssystems (1) einstecken.
4. Die Cinchbuchsen A: schwarz (Audio - links), B: schwarz (Audio - rechts) und C: rot (FBAS -
Videosignal)werden mit dem Wiedergabegerät verbunden. Die Verbindung zur Videoquelle darf nur mit
videotauglichen Cinchkabeln hergestellt werden, da es sonst zu Verlusten in der Bildqualität kommt.
5. Navigationssystem wieder einbauen.
