VOR DEM ANSCHLIESSEN
Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf
einen ausreichenden Kabelquerschnitt (10 mm
2
) den passenden Sicherungswert (20 A) sowie auf die Leitfähigkeit der Kabel. Säubern
und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie
nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder
Störgeräusche sowie Verzerrungen zur Folge haben. Setzen Sie die Sicherungen erst nach Abschluss aller Installationsarbeiten ein.
EINSCHALTLEITUNG (REM IN/OUT)
Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) oder die Steuerleitung (REM) des Steuergerätes (Autoradio)
mit dem Anschluss REM IN/OUT des Verstärkers. Für die Verbindung zwischen dem REM IN/OUT Anschluss des Verstärkers
und dem Steuergerät ist ein Kabel mit einem Querschnitt von 0.5 mm
2
ausreichend. Dadurch schaltet sich der Verstärker beim
Einschalten des Autoradios automatisch mit ein oder wieder aus.
Sollten Sie jedoch die automatische Einschaltfunktion unter AUTO TURN-ON verwenden, muss der Anschluss REM IN/OUT
nicht belegt werden. Dieser kann jedoch dann mit dem REM-Anschluss eines weiteren Verstärkers verbunden werden, um die-
sem ein Steuersignal zu liefern (REM OUT-Funktion).
BATTERIEANSCHLUSS (+12V)
Verbinden Sie diesen Schraubanschluss mit dem 12Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein aus-
reichend dimensioniertes Stromkabel.
GERÄTESICHERUNG
Der Verstärker besitzt prinzipbedingt keine interne Gerätesicherung. Verwenden Sie daher die im Lieferumfang enthaltene Si-
cherung (20 A) samt Halterung. Installieren Sie diese in das Stromkabel zwischen dem 12 Volt Pluspol der Fahrzeugbatterie und
dem +12V Anschluss des Verstärkers. Der Abstand zwischen Sicherung und Verstärker sollte nicht mehr als 30 cm betragen.
ZUSÄTZLICHE KABELSICHERUNG
Installieren Sie eine zusätzliche Sicherung (min. 20 A, nicht im Lieferumfang enthalten) für das Stromkabel in der Nähe der Bat-
terie. Der Abstand zwischen Sicherung und Batterie sollte nicht mehr als 30 cm betragen.
Tauschen Sie defekte Sicherungen nur gegen eine Neue aus, die gleichen Typs ist und den gleichen Sicherungswert besitzt.

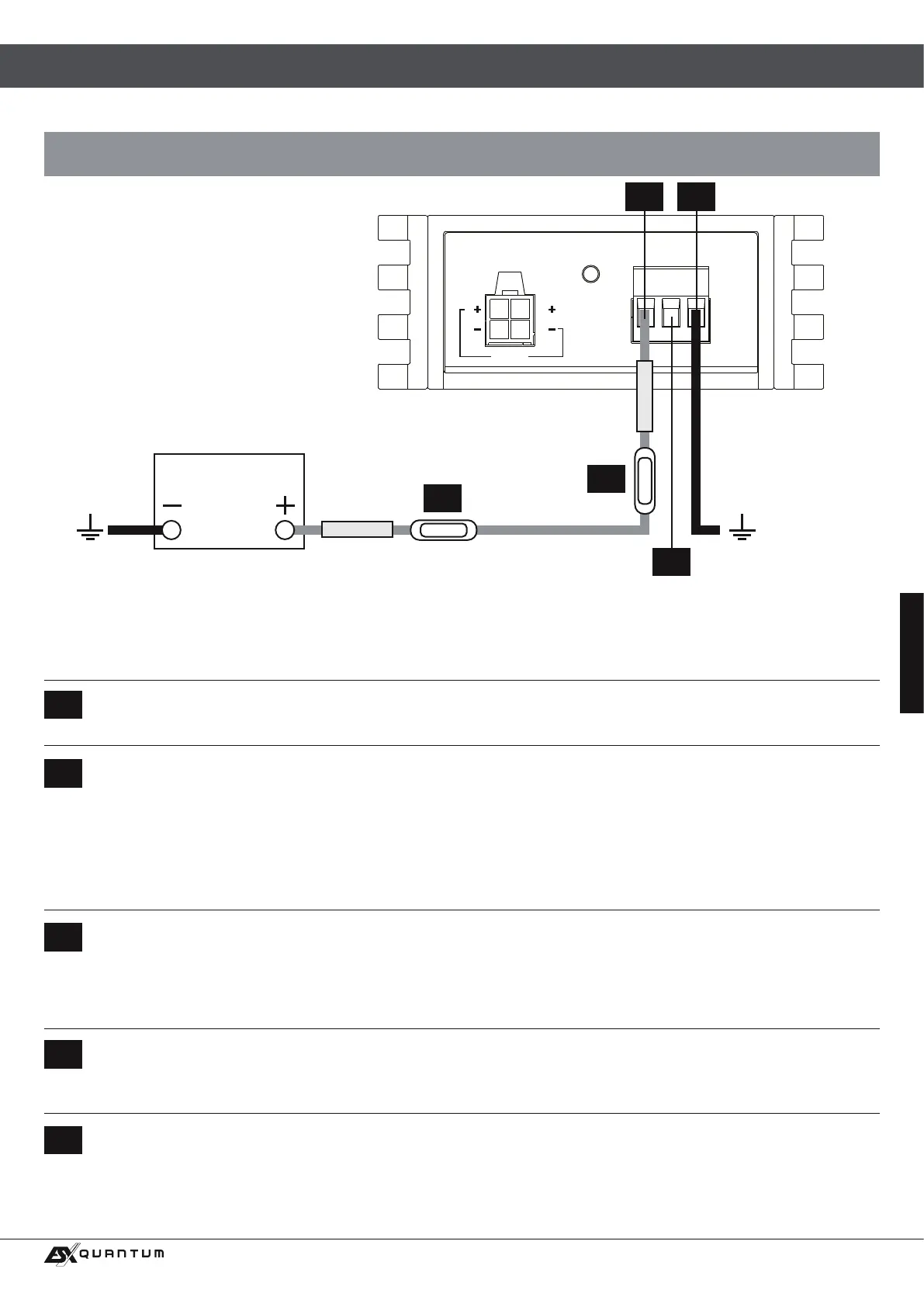

ELEKTRISCHE ANSCHLÜSSE
+12V REM
IN/OUT
GND
POWER
L
L
R
R
BRIDGED
PROTECT
SPEAKER
OUTPUT
POWER
INPUT
1 3
2
4
5
< 30 cm >
< 30 cm >
FAHRZEUG-
BATTERIE
20 A
20 A
3
MASSEANSCHLUSS (GND)
Verbinden Sie die GND-Klemme des Verstärkers mit einem geeigneten Massepunkt am Fahrzeugchassis. Das Massekabel
sollte möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis angebracht werden. Achten Sie da-
rauf, dass dieser Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat. Überprüfen Sie zudem die
Masseleitung von der Batterie zur Karosserie und verstärken diese wenn nötig. Verwenden Sie zum Anschluss ein ausreichend
dimensioniertes Massekabel. Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung gewählt werden.
