6
DEUTSCH
FUNKTIONSHINWEISE
8
Der Regler LEVEL INPUT bestimmt die Eingangsempndlichkeit (Anpassung an das Ausgangssignal des Steuergeräts). Der
Regelbereich liegt zwischen 5 Volt (MIN) und 0.2 Volt (MAX).
6 7 8 9
6
Falls Ihr Steuergerät über keine Einschaltleitung (REM) verfügt, können Sie die automatische Einschaltfunktion des Verstärkers
verwenden. Diese funktioniert auf zwei Arten, die am Schalter AUTO TURN-ON eingestellt werden können:
VOX: Der Verstärker erkennt beim Einschalten des Steuergeräts über die angeschlossenen Cinchkabel einen Spannungsan-
stieg im eintreffenden Audiosignal und schaltet dann den Verstärker ein. Empfohlen für die Verwendung mit den Cinch-Vorver-
stärker-Ausgängen des Autoradios.
DC: Der Verstärker erkennt beim Einschalten des Steuergeräts durch einen sogenannten ”DC Offset” einen Spannungsanstieg
auf 6 Volt und schaltet dann den Verstärker ein. Empfohlen für die Verwendung mit den Lautsprecher-Ausgängen des Autora-
dios.
Hinweis: Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker von selbst ab.
Der Anschluss für die Einschaltleitung des Verstärkers (Seite 5, Punkt 2, REM IN/OUT) kann nun dafür genutzt werden, weitere
Verstärker mit einem Einschaltsignal zu versorgen. Verbinden Sie einfach die REM-Anschlüsse der beiden Verstärker und sor-
gen Sie dafür, dass sich der andere Verstärker im ”normalen” Einschaltmodus bendet, d.h. dass die AUTO TURN ON Funktion
deaktiviert ist.
7
Der Schalter X-OVER (Frequenzweichenschalter) selektiert die gewünschte Betriebsart:
LP: Tiefpass-Modus (Frequenzen werden nach oben begrenzt, die Trennfrequenz ist xiert bei 80 Hz)
HP: Hochpass-Modus (Frequenzen werden nach unten begrenzt, die Trennfrequenz ist xiert bei 80 Hz)
FULL: Vollbereich-Modus (gesamter Frequenzbereich wird verstärkt)
X-OVER
LP HP FULL
OFF VOX DC
LEVEL
INPUT
MIN
L R L R
MAX
AUTO
TURN-ON
INPUT OUTPUT
Q S –TWO

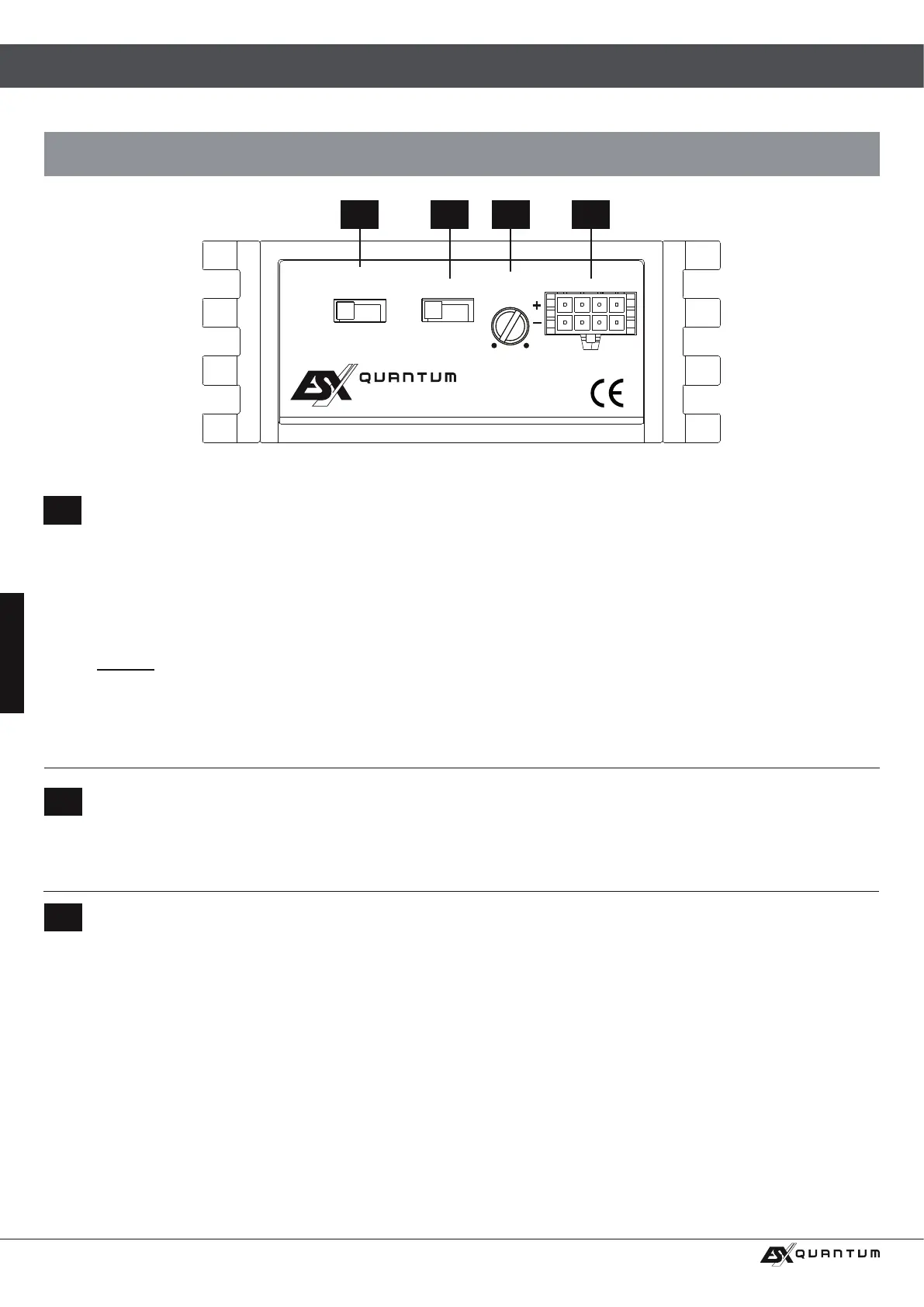

FUNKTIONEN UND BEDIENELEMENTE
