Versión Español
principal estéreo, utilice esta perilla para de-
terminar la proporción izquierda y derecha.
10. INTERRUPTOR Y LED DE ENCENDIDO/APA-
GADO Utilice el interruptor para encender
y apagar la unidad. Cuando la unidad esté
encendida, se iluminará el LED indicador.

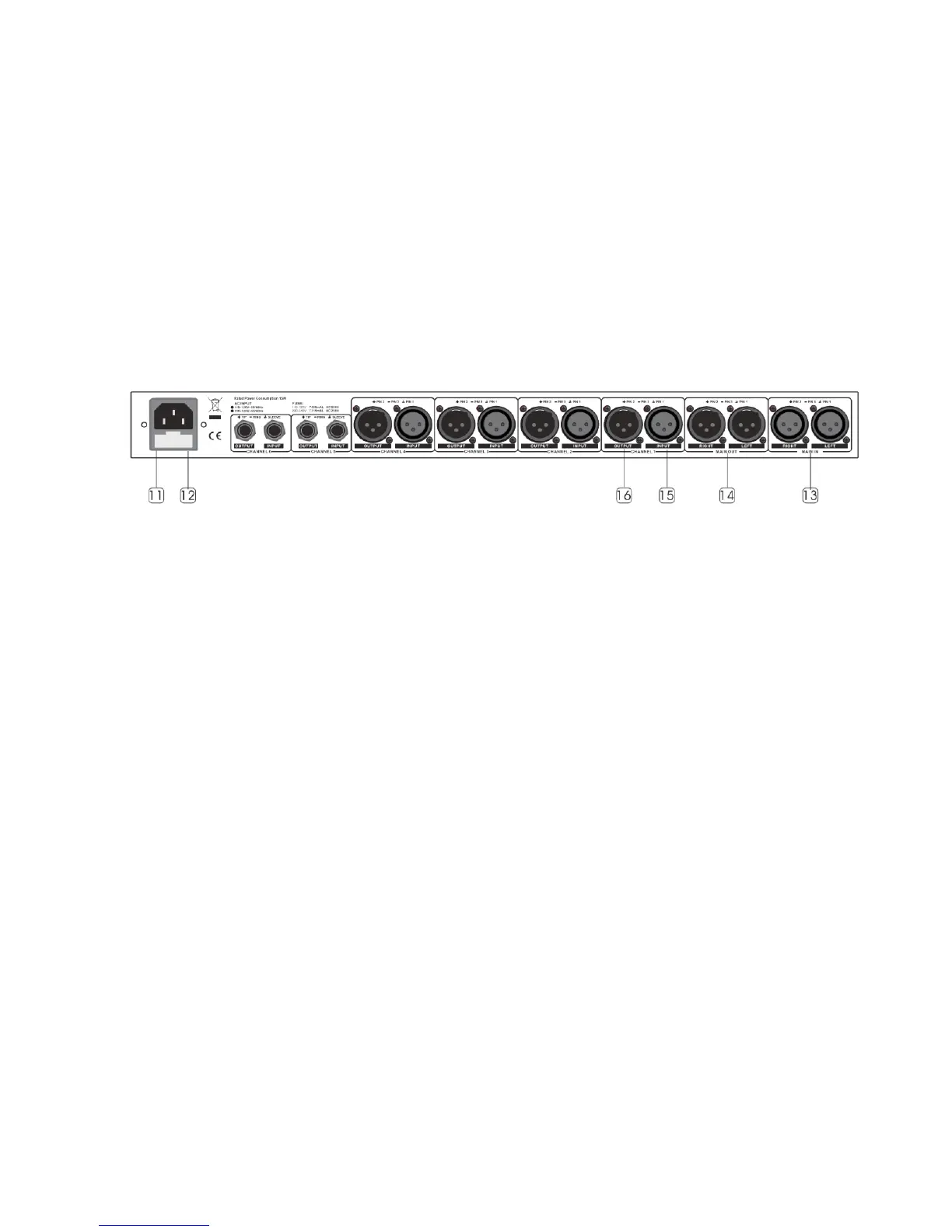

Panel dorsal
11. PORTAFUSIBLES Antes de conectar y utilizar
el equipo, verique que el voltaje de entrada
no sea superior ni inferior al indicado en la
cubierta del portafusibles.Precaución: El fusi-
ble protege el circuito de alimentación de CA
de la unidad. Solo un técnico calicado puede
cambiar el fusible en caso de falla o cambio
de rango de voltaje de entrada. Si el fusible
se vuelve a quemar una vez reemplazado,
interrumpa el uso del equipo de inmediato y
proceda con su reparación.
12. Entrada de CA Utilice este conector para el
cable de alimentación principal. No conecte el
cable en la unidad hasta que el voltaje se haya
congurado correctamente. No conecte el
cable a la corriente alterna hasta que el voltaje
se haya congurado correctamente.
13. MAIN IN Estos dos conectores XLR balancea-
dos se utilizan para introducir la señal estéreo
principal. En modo splitter, se puede dividir en
cada salida de canal mono.
14. MAIN OUT Estos dos conectores XLR bal-
anceados se utilizan para emitir la señal
estéreo principal. Si presiona el botón MAIN
LINK, se puede enlazar directamente con la
entrada principal o MAIN IN.
15. INPUT del canal mono Utilice conectores
XLR balanceados para introducir la señal
mono en los canales 1-4 y utilice conectores
TRS en los canales 5-6.
16. OUTPUT del canal mono Utilice conectores
XLR balanceados para emitir la señal mono
en los canales 1-4 y utilice conectores TRS en
los canales 5-6.
