4. INSTRUCCIONES DE USO
De la introducción del capítulo 3, el usuario debe
haber entendido el concepto de funcionamiento
del LIVE AN SPLIT. En lo sucesivo, se desarrollarán
las instrucciones de uso para que pueda controlar
la unidad en su integridad.
Utilizar LIVE AN SPLIT como splitter
Eventualmente, en las aplicaciones PA de gran
escala o en los sistemas de sonido, el usuario de-
berá enfrentarse a los siguientes problemas: una
señal de envío debe ser monitoreada por varios
grupos o la salida mixta principal de la consola
debe ser transitada a varios amplicadores de
potencia (entre otros). Ahora, gracias a su LIVE AN
SPLIT obtendrá la mejor solución.
Conecte el LIVE AN SPLIT en su sistema, como se
ilustra debajo. El usuario podrá dividir una señal
de entrada especíca en hasta seis salidas. Si
presiona el botón MAIN LINK, se añadirán dos
salidas más.
Bajo este modo, utilice el interruptor SPLIT/
MIX para seleccionar el modo splitter para cada
canal mono. Aplique la señal principal de los
conectores MAIN IN y obtenga las seis salidas
de los conectores de salida mono de cada canal.
Mientras el interruptor MAIN LINK esté activa-
do, la perilla MAIN OUT se enlazará con la señal
MAIN IN y se añadirán dos salidas más.

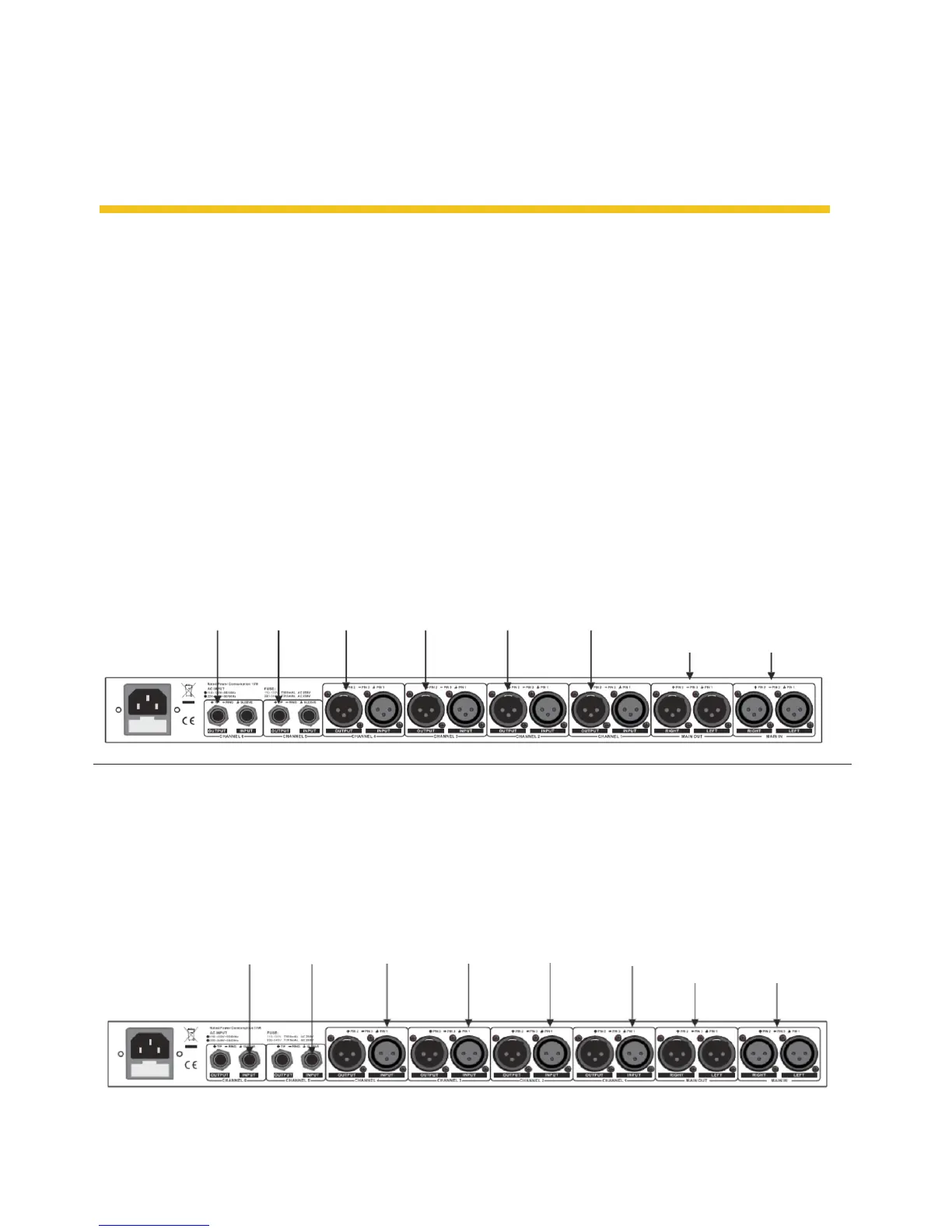

Salida 6 Salida 5 Salida 4 Salida 3 Salida 2 Salida 1
Dos
salidas
adicionales
Señal de
entrada
principal
Entrada 6 Entrada 5 Entrada 4 Entrada 3 Entrada 2 Entrada 1
Salida de
señal mixta
principal
Dos entradas
adicionales
Utilizar LIVE AN SPLIT como mixer
En esta aplicación es de las más populares para
mezclar la señal estéreo principal de un grupo con
varias señales mono. En este uso, utilice el inter-
ruptor SPLIT/MIX para seleccionar el modo mixer
para cada canal mono. Introduzca la señal de la
entrada mono de cada canal y emita la señal
mixta principal desde los conectores MAIN OUT.
Mientras el interruptor MAIN LINK esté activa-
do, la perilla MAIN OUT se enlazará con la señal
MAIN OUT y dos señales de entrada más se
mezclarán con la señal de salida principal.
