Versión Español
5. INSTALACIÓN Y CONEXIÓN
Conexión eléctrica
LIVE AN SPLIT cuenta con voltaje doble. Antes de
utilizar el equipo, verique que el voltaje de en-
trada no sea superior ni inferior al indicado en las
especicaciones técnicas. Utilice el fusible correc-
to, indicado en el portafusibles, en el enchufe de
alimentación.
No conecte el cable en la unidad hasta que el
voltaje se haya congurado correctamente. No
conecte el cable a la corriente alterna hasta que el
voltaje se haya congurado correctamente.
La conexión eléctrica del LIVE AN SPLIT se lleva a
cabo utilizando el cable de alimentación incluido
y un receptáculo IEC estándar. Cumple con todos
los requisitos internacionales de certicación de
seguridad.
Conexión de audio
LIVE AN SPLIT incorpora conectores XLR bal-
anceados y conector de teléfono TRS de 1/4".
Admite diversos tipos de conexiones sin pérdida
de señal.

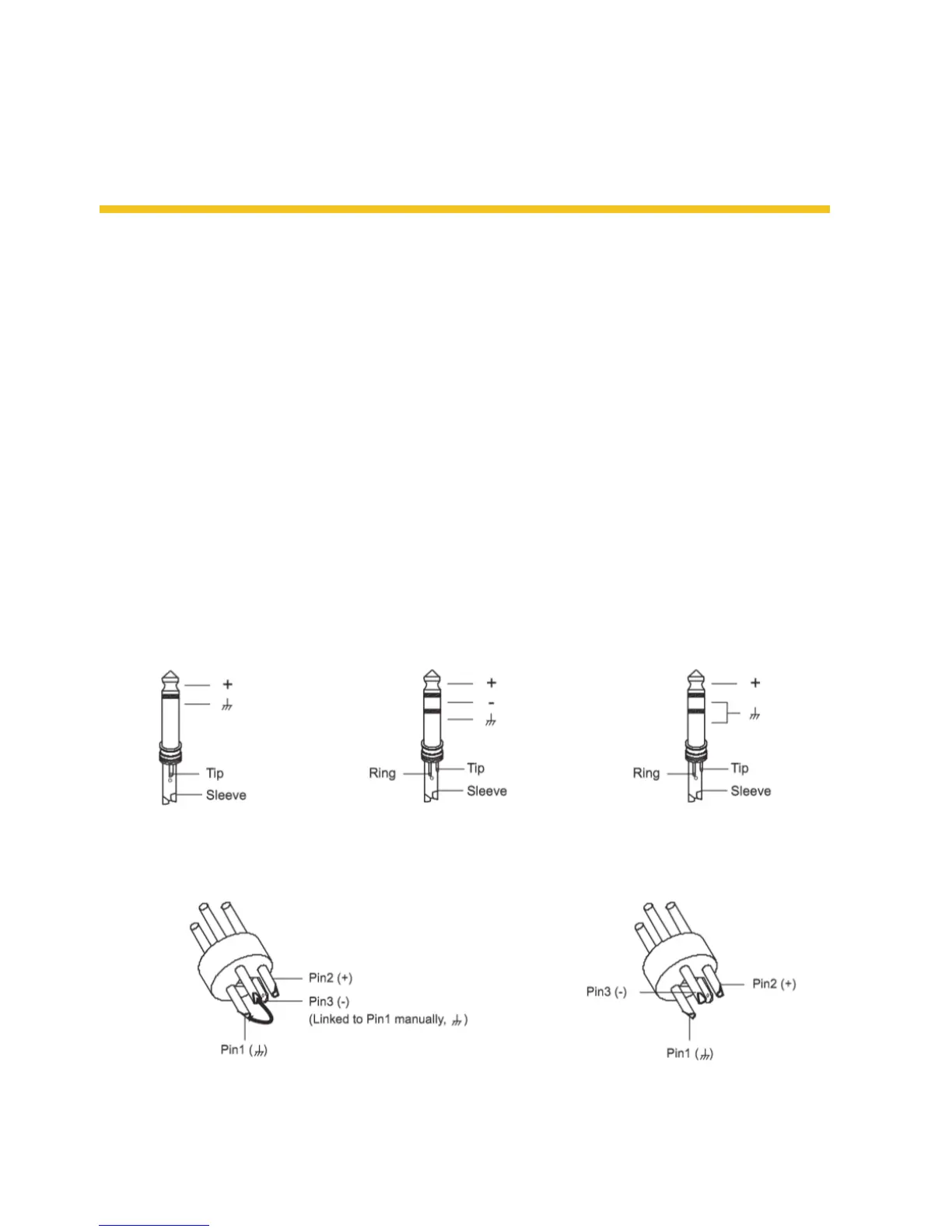

a. Conguración de los cables Tanto el conec-
tor de teléfono TRS de 1/4" como el servo
conector XLR pueden cablearse en modo
balanceado o desbalanceado, los cuales
serán determinados por el estado de apli-
cación actual. Para cablear el equipo, sigas
las siguientes instrucciones:
• Conector de 1/4"
• Conector XLR
TS desbalanceado TRS balanceado TRS desbalanceado
XLR desbalanceado XLR balanceado
