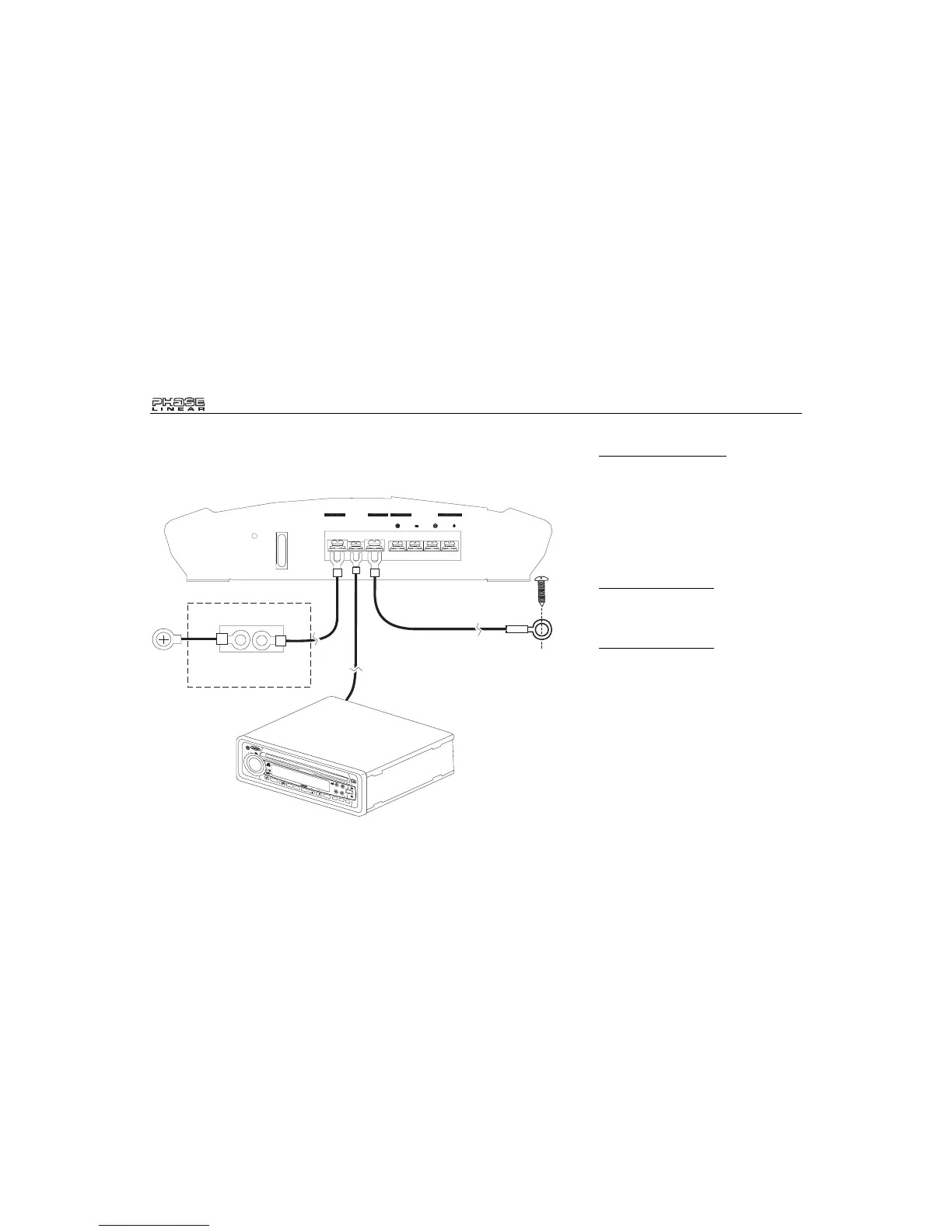

CÂBLAGE DE PUISSANCE
Indicateur de puissance
(POWER)
S'allume quand l'amplificateur est en fonction.
Fusibles de rechange (FUSE)
Vous utilisez exclusivement fusibles pointus.
Terminal puissance (+12V)
Branchez le fil de puissance principal à la pile
avec un fusible de taille convenable ou un
disjoncteur (dans 18 pouces de la borne
positive de la pile) capable de traiter le courant
du fil puissance sélectionné. Il faut installer un
fusible ou un disjoncteur pour empêcher des
feux d'origine électrique à l'intérieur du véhicule
au cas où le fil de puissance principal fait un
court circuit à la terre.
Borne à distance (REM)
Brancher l'antenne ou la tête d'allumage du
amplificateur de le recepteur à la borne à
distance.
Terminal de terre (GND)
Faites en sorte que le fil de sortie soit aussi
court que possible et en même temps soit
assez long pour terminer l'installation et pour
aider le soutien technique plus tard. Egratigner
la peinture, la couche anti-rouille du châssis,
etc, pour exposer le métal pour une bonne
terre. Utilisez un terminal anneau de calibre
correct et une rondelle en étoile externe entre le
châssis et le terminal anneau lorsque vous
faites votre branchement terre. Bien que vous
ayez égratigné la peinture pour exposer le
métal, la rondelle en étoile aide à mordre le
châssis pour une bonne terre sûre.
Fusible ou Disjoncteur
Installez comme pr s de la
batterie comme possible.
