UPPER CONTROLS
SECTION "A" (A-C)
Left and Right channel of A section.
A• LEVELS: Left and Right level control of A channels. Sensitivity is between 0.15 to
1.5 Volts.
C• MONO IN R: It selects Left and Right outputs in stereo (OFF) or mono (ON). IN A -
IN B mono input for bridge configuration is the Right one.
SECTION "B" (B-D-F)
Left and Right channel of B section.
B• LEVELS: Left and Right level control of B channels. Sensitivity is between 0.15 to
1.5 Volts.
D• MONO IN R:It selects Left and Right outputs in stereo (OFF) or mono (ON). IN A -
IN B mono input for bridge configuration is the Right one.
F• MIXED MONO (L + R): In ON position, it mixes Left and Right inputs (IN A - IN B)
of B channels. The type of power output connection allows to choose the mono two
channels configuration or mono in BRIDGE configuration, necessary in case there is
only one Subwoofer.
AMBIENT EQUALIZER (E-G)
E• Switch which activates (ON) or disactivates (OFF) the AMBIENT EQUALIZER filter.
G• Level control which controls the feedback intensity. It acts on OUT BY-PASS
preamplified outputs, on A channels power outputs and on B channels power outputs
if the amplifier inputs are selected as IN A+B (MODE SECTION - H).
MODE ( H )
H• Switch to select two or four inputs.
IN A IN B position (four inputs):
It allows to drive A channels with the IN A preamplified input and to drive B channels
with the IN B preamplified input.
IN A+B position (two inputs):
It allows to drive A channels and B channels with IN A preamplified input.
VR 404 XR

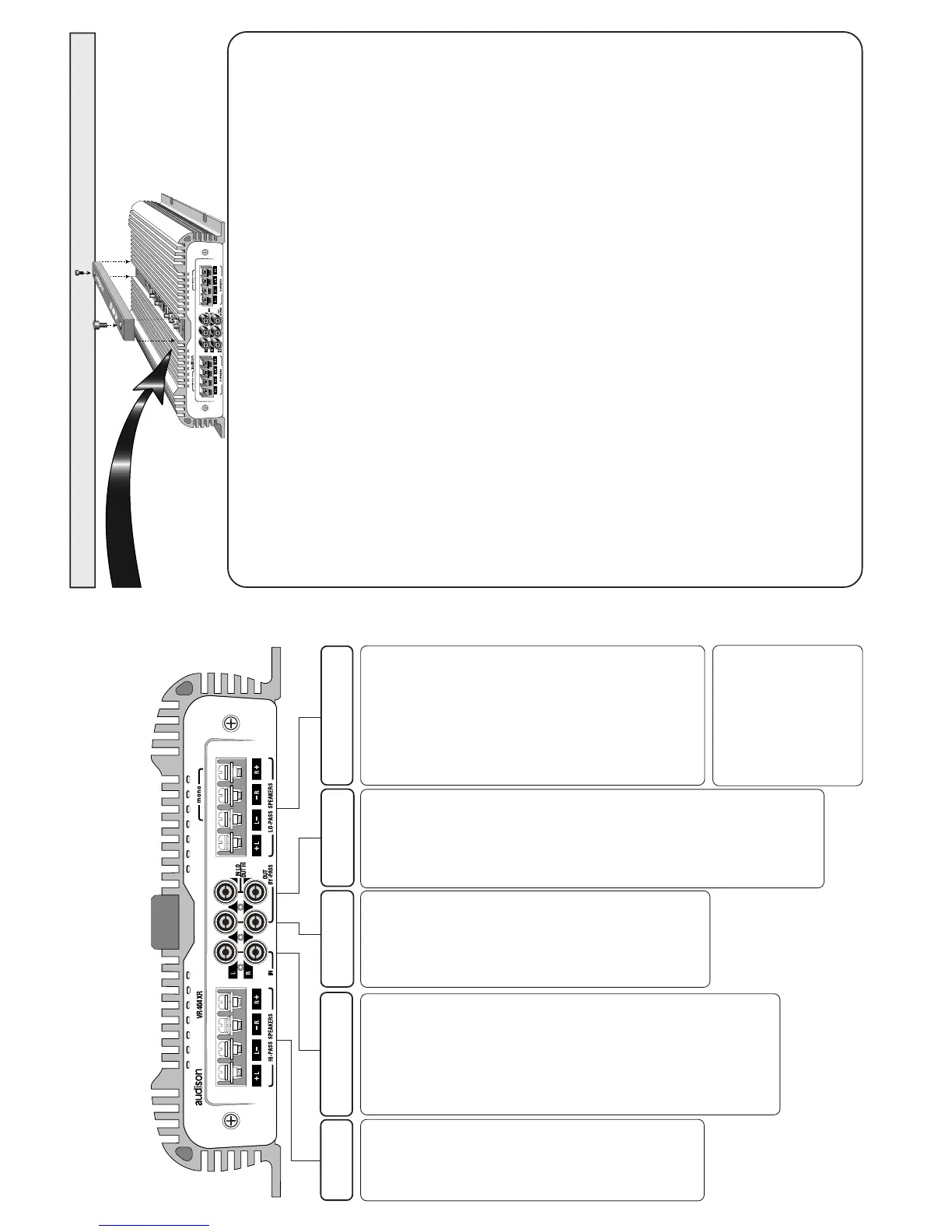

ANSCHLÜSSE UND FUNKTIONEN
Vorderteil
AUSGANGS-
ANSCHLÜSSE
LO-PASS
SPEAKERS
Ausgang der
Lautsprecher LO-
PASS links und rechts.
Das Vorhandene Si-
gnal unterliegt dem
LO PASS FILTER
(ausschlieβ lich)
welche den FAKTOR
"Q" mit inbegriffen
haben und ändert sich
von 0,7 bis 3 (Flanken
steilheit des LO-PASS
Filters, Typ Butte-
rworth, er erlaubt den
Nachdruck des Signals
bei crossover fre-
quenz).
Die Grenzfrequenz ist
auf zwei Ebenen von
40 Hz bis 800 Hz an
der Oberseite des
Geräts regulierbar.
IN
Haupteingang
Links und Rechts
des Verstärkers.
Er reguliert die zwei
HI-PASS Kanäle
des Verstärkers und
kann auch die zwei
LO-PASS
regulieren wenn
man die Mode-
Taste (auf der
Vorderseite) mit
OUT HI wählt.
In diesem Fall
erhalten wir den HI-
PASS AUSGANG
mit IN LO - OUT
HI benannt.Die
Anschlüsse müssen
am Ausgang des
Vorverstärker
angebracht werden
wie z.B. ein Auto-
radio, ein CD
Spieler, ein
elektronischer cros-
sover.
HI-PASS
SPEAKERS
Ausgang der
HI-PASS
Stärke Links
und Rechts.
Das Signal
ist dem Fil-
ter HI-PASS
(ausschlieβlich)
und dem
Ambient
Equalizer
unterwor-
fen.
Die Grenz-
frequenz ist
auf zwei
Ebenen von
40 Hz bis
800 Hz an
der Obersei-
te des Geräts
regulierbar.
MONO
Ausgang (
L- und R+
)
zur Verbindung des
Subwoofer mono wenn
er von MIXED MONO
BRIDGE angesteuert
wird (Summe der
Kanäle) mittels
Selektor auf der Ober-
seite des Geräts.
IN LO
OUT HI
Die Verbindung
RCA sind für
das Ein-oder
Ausgangssignal
bestimmt.
Man kann es
durch die
Funktion des
MODE-
SELEKTORS
wählen.
Eingang:
Steuergerät der
LO-PASS
Selektion; in
diesem Fall
stellen Sie die
Mode-Taste auf
IN LO.
Ausgang: HI-
PASS; in
diesem Fall
stellen Sie die
MODE-TASTE
auf OUT HI.
Die 4 Kanäle
werden vom
Eingang IN
gesteuert.
LO-PASS EINGANG
HI-PASS AUSGANG
AUSGANG
BY-PASS
AUSGANGSANSCHLÜSSE
HAUPTEINGANG
OUT
BY-PASS
Anschluss des
By-Pass an den
Vorverstärker.
Das Signal
befindet sich
unter dem Am-
bient Equalizer
Filter
(ausschlieβlich)
welcher das
Hauptsignal IN
auffängt.
Sie sind für
einen weiteren
Verstärker oder
elektronischen
crossover oder
andere
Einrichtungen
für Tonabgabe
bestimmt.
