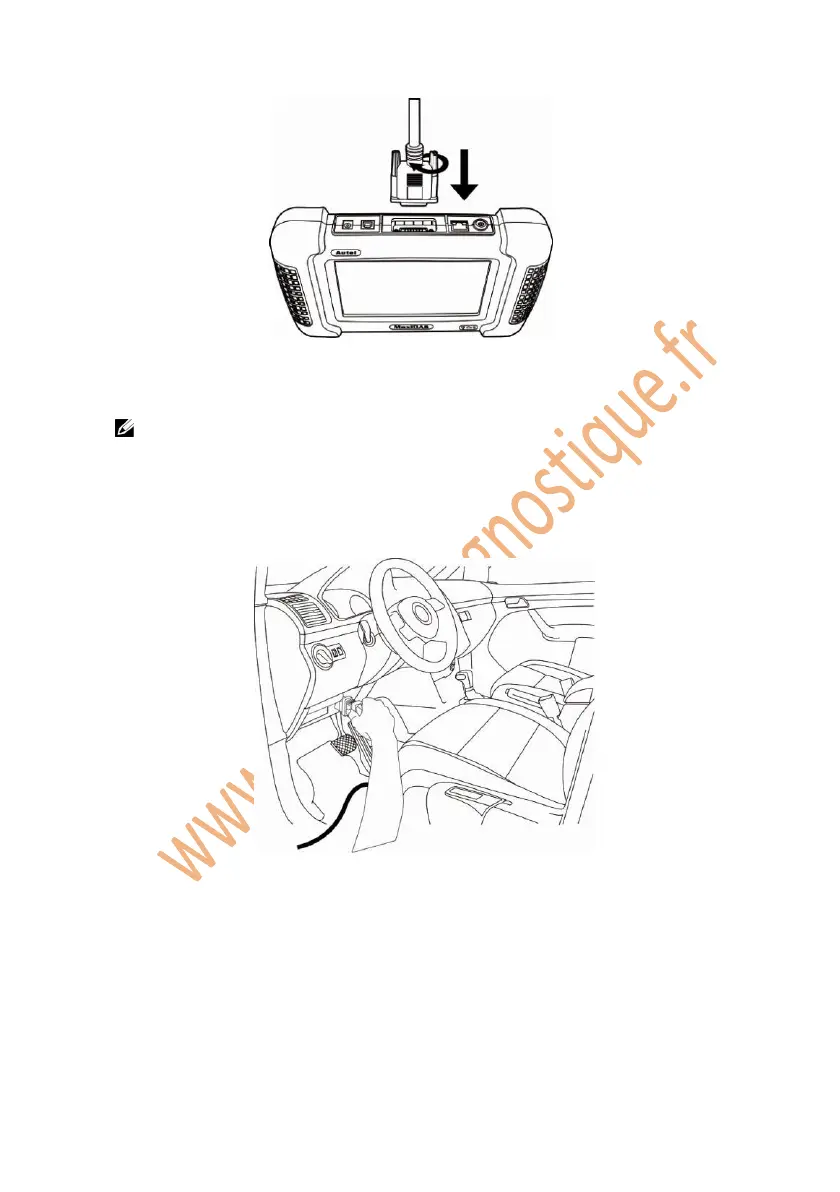

Figure 3.2:
Connexion du câble de diagnostic à la valise
NOTE: Câble de rallonge peut être utilisé entre l'outil d'analyse et le
câble de diagnostic principal..
 Connectez le câble de diagnostic OBD II au connecteur du véhicule, situé
sous le tableau de bord du véhicule.
Figure 3.3: Connexion du câble OBD II à la prise DLC
du véhicule
b. Connexion du câble de diagnostic a des véhicules non OBD II
Il peut y avoir trois cas de figure possible pour la connexion à un véhicule
sans prise OBD II: 1) connexion DLC fournit à la fois la communication et
l'alimentation; 2) connexion DLC fournit la communication, et l'alimentation
se fait par le biais de l'allume cigare; 3) connexion DLC fournit la
communication,
