Avery Dennison ALS 330 - Control Signals

Operators Manual
ALS 330/430
Release 8/07 Page 64 Connections and signals
8.3.4 Control signals
An optional connector could be installed for integration of the machine in the line control.
5
9
4
8
3
7
2
6
1
5
9
4
8
3
7
2
6
1
CN33
red
green
black schwarz
rot
grün
+24 Volt +24 Volt
Ground Masse
Warning output Warnausgang
Error output Fehlerausgang
Inhibit - Startunterdrückung -
Inhibit + Startunterdrückung +
white weiß
blue blau
yellow gelb
21
27
7
20
19
14
brown
orange
violet
braun
orange
lila
TBD
TBD
31
Ready output Betriebsbereitschaft

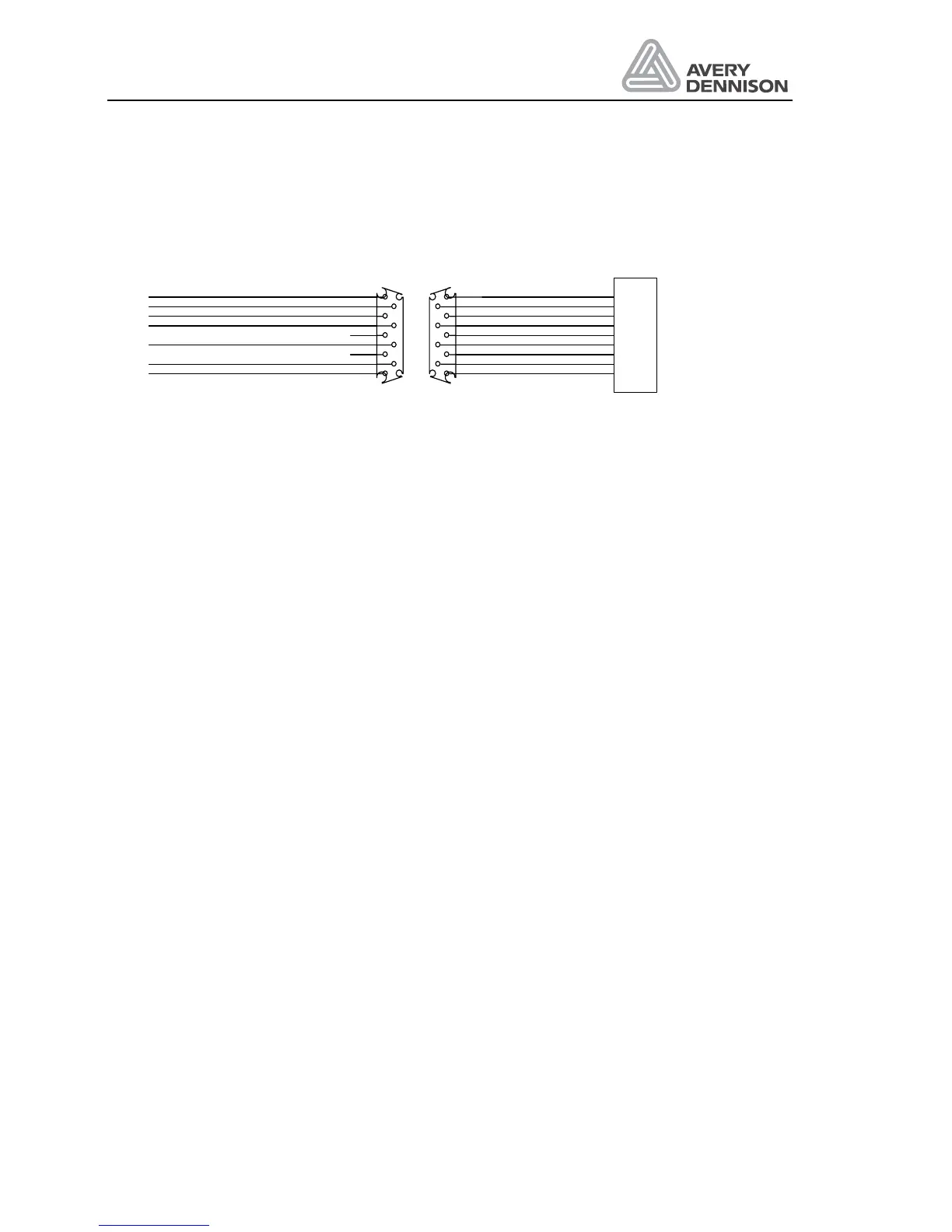

Figure 28 Optional connector for process contro
