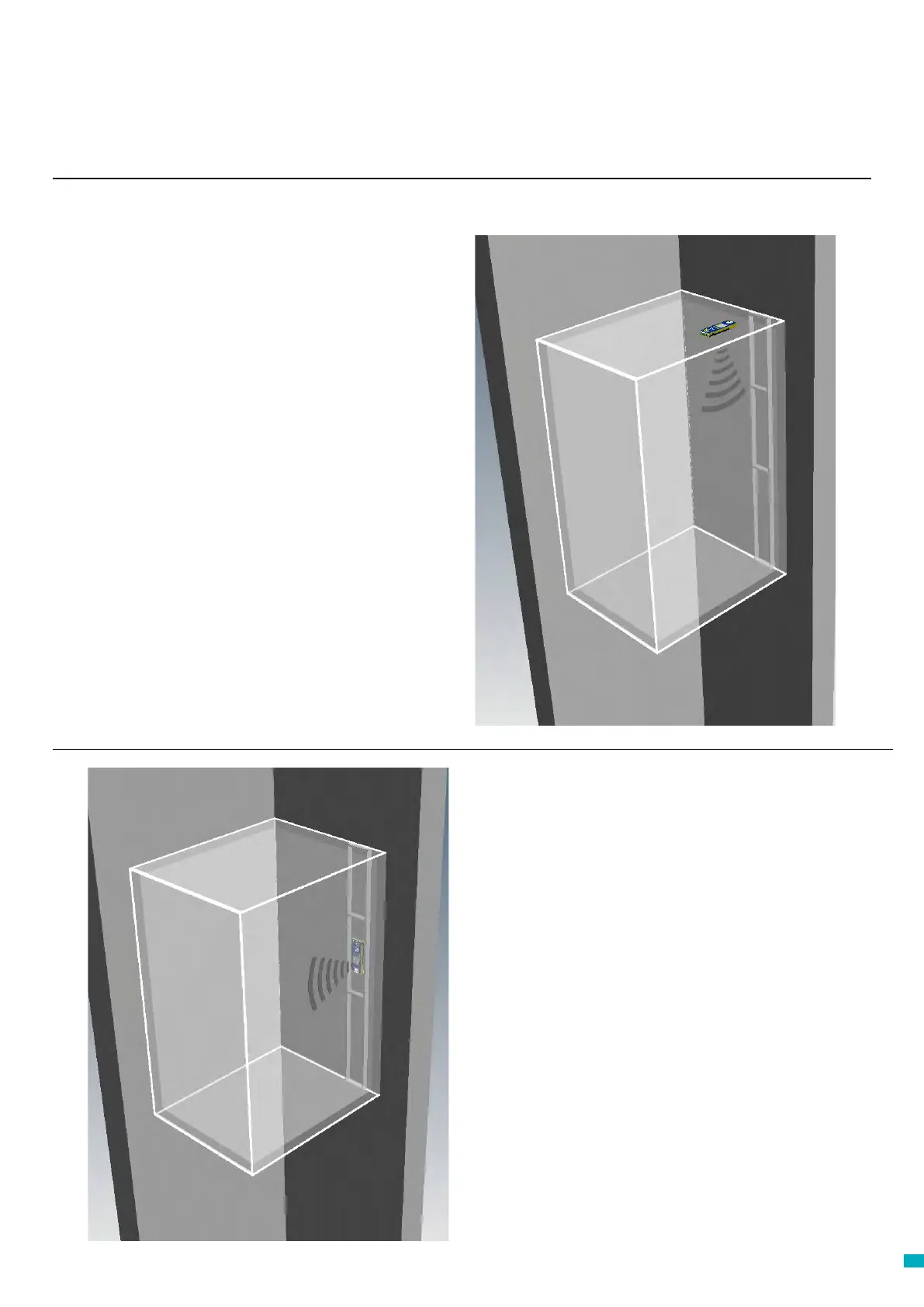

TOC – Version 453 211 pour installation sur toit de cabine
COP - Version 453 200/201 pour installation
sur le tableau de commande en cabine
1. Installez l’unité Memcom
+
sur le toit de la cabine, en le
xant à l’aide des vis fournies. Ne retirez pas les patins en
caoutchouc car ils protègent contre l’eet Larsen.
2. Connectez la ligne téléphonique, le bouton d’alarme de
l’ascenseur et les autres accessoires nécessaires comme
indiqué sur le schéma de câblage présenté en page 4 du
présent manuel.
3. Le microphone externe du Memcom
+
ITC avec câble
de 4m sera installé dans le tableau de commande (TCC)
ou à un point en hauteur dans la cabine, par exemple
dans le faux plafond ou dans une bouche d’aération. Le
cas échéant, il sera nécessaire de déterminer le meilleur
emplacement pour le microphone.
4. Eectuez toujours le raccordement à la terre avant de
brancher l’alimentation 90-230VCA.
La mise à la terre n’est pas nécessaire pour un appareil
alimenté en 24VCC. Connectez la borne 0VCC en premier
si l’alimentation 24VCC n’est pas coupée.
1. Installez d’abord l’unité Memcom
+
derrière le tableau de
commande de la cabine.
2. Connectez la ligne téléphonique, le bouton d’alarme de
l’ascenseur et les autres accessoires nécessaires.
3. La mise à la terre n’est pas nécessaire pour un appareil
alimenté en 24VCC. Connectez la borne 0VCC en premier
si l’alimentation 24VCC n’est pas coupée.
Installation
