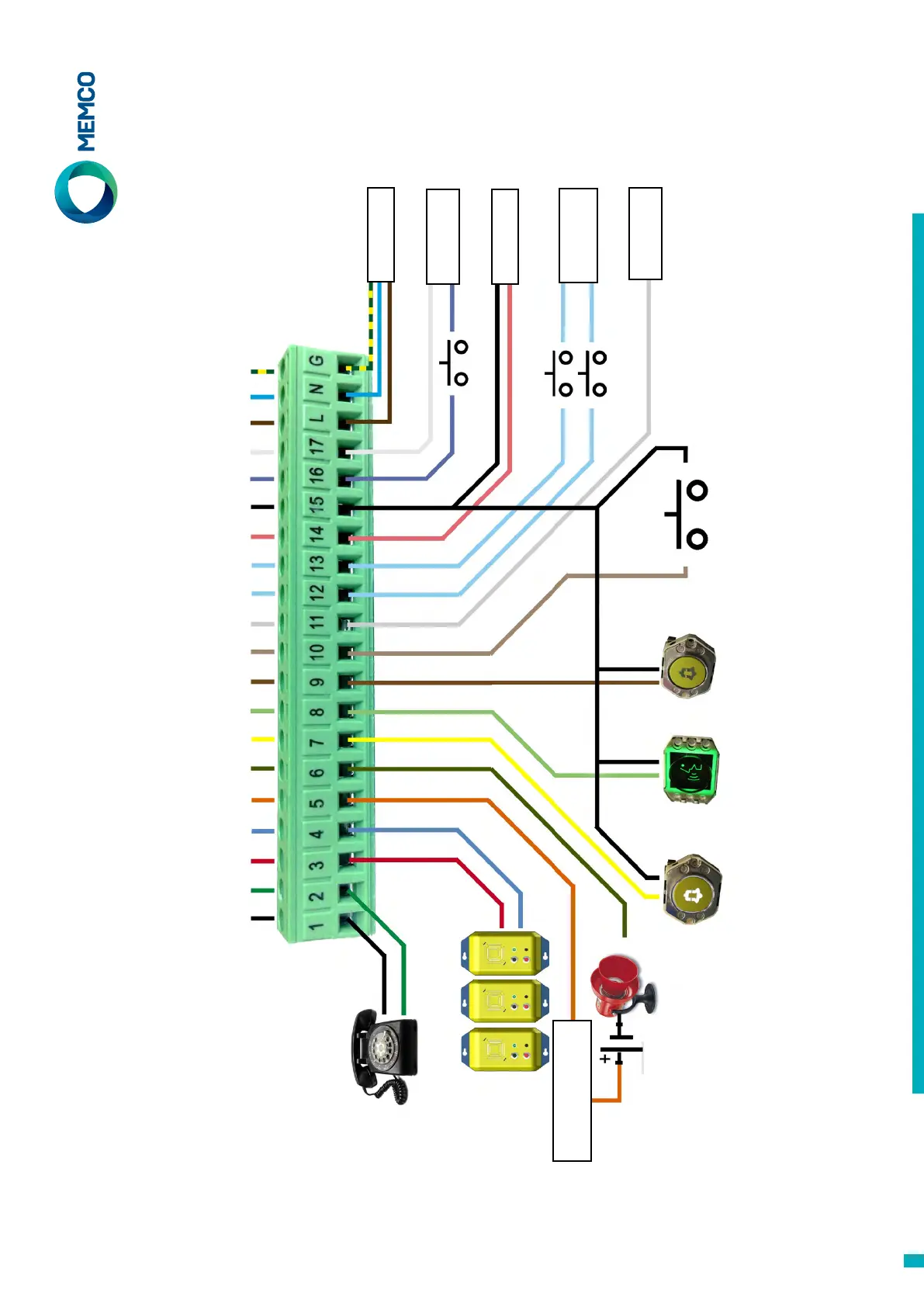

Installation Schéma de câblage Câblage sur un système propriétaire? Que vous souhaitiez connecter l’unité Memcom+ sur le bouton d’alarme ou les pictogrammes d’un ascenseur existant ou l’intégrer dans un système de télésurveillance d’ascenseur, nous pouvons vous aider. Nous disposons de schémas de câblage expliquant comment réaliser le raccordement de l’appareil, de gaines de câble pré-connectées et d’une équipe de techniciens qualiés pour assurer une installation claire et simple.
Les couleurs des câbles
téléphoniques peuvent varier
d’un site à un autre; veuillez
vous reporter aux schémas
de câblage locaux
Stations SMP (492 021) connectées en parallèle
0V 0V 0V
Voyant d’alarme
Fin d’alarme N/O
(optionnel)
* pas nécessaire pour 453 001 24 VCC, ITC 453 000 24 VCC, TCC uniquement 453 010 24 VCC, TCC uniquement
0V
RTPC (GSM Tip)
RTPC (GSM Ring)
MPS
MPS
Sirène (relais)
Sirène (relais)
Pictogramme Alarme (+)
Pictogramme Com. verbale (+)
Bouton d’alarme
Fin d’alarme
Entrée commune / technique 1
Statut ascenseur (5-24VCC) / Entrée technique 1
24VCC
0VCC
Compteur de service (+) / Entrée technique 2
Compteur de service (-) / Entrée technique 2
Phase 230VCA
Filtrage porte (5-24VCC)
Neutre 230VCA
Terre
Filtrage porte
Statut ascenseur
Entrée 90-230VCA*
Compteur de service
12-230VCA/CC
Entrée 24VCC
Entrée 5-24VCC
Entrées communes
12 et 13
Alimentation de la sirène
extérieure
Bouton d’alarme
N/O par défaut
Voyant de
com. verbale
