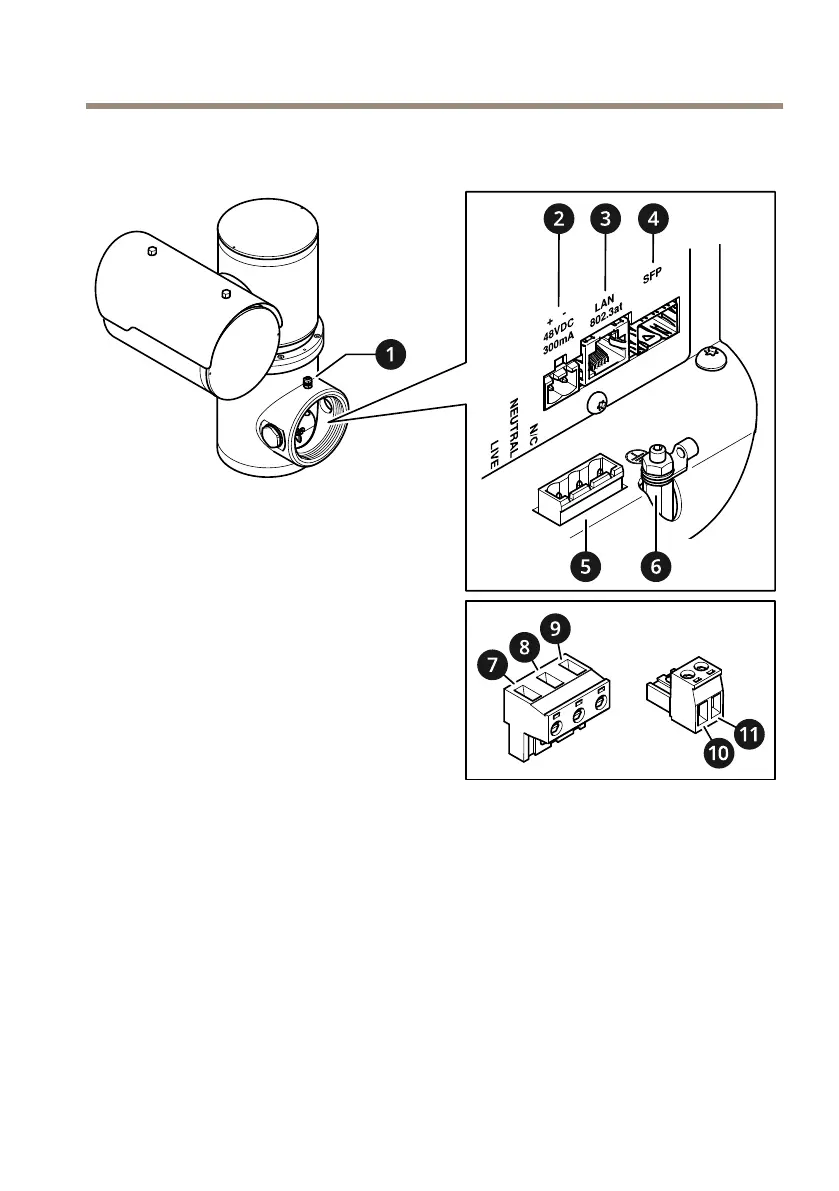

AXISExSeries
WiringofP21andP23
1
Earthsupplementalbonding
2
TB1auxiliaryOUT
3
NetworkconnectorRJ45
4
SFPcage
5
TB2supplyIN
6
Earthstud
7
TB2supplylive
8
TB2supplyneutral
9
TB2N/C
10
TB1auxiliaryOUT+48VDC14.4Wmax
11
TB1auxiliaryOUT0VDC
ConnectthePTZcamerawiringtotheconnectionchamberatthebaseofthedevice.
7
