AXISExSeries

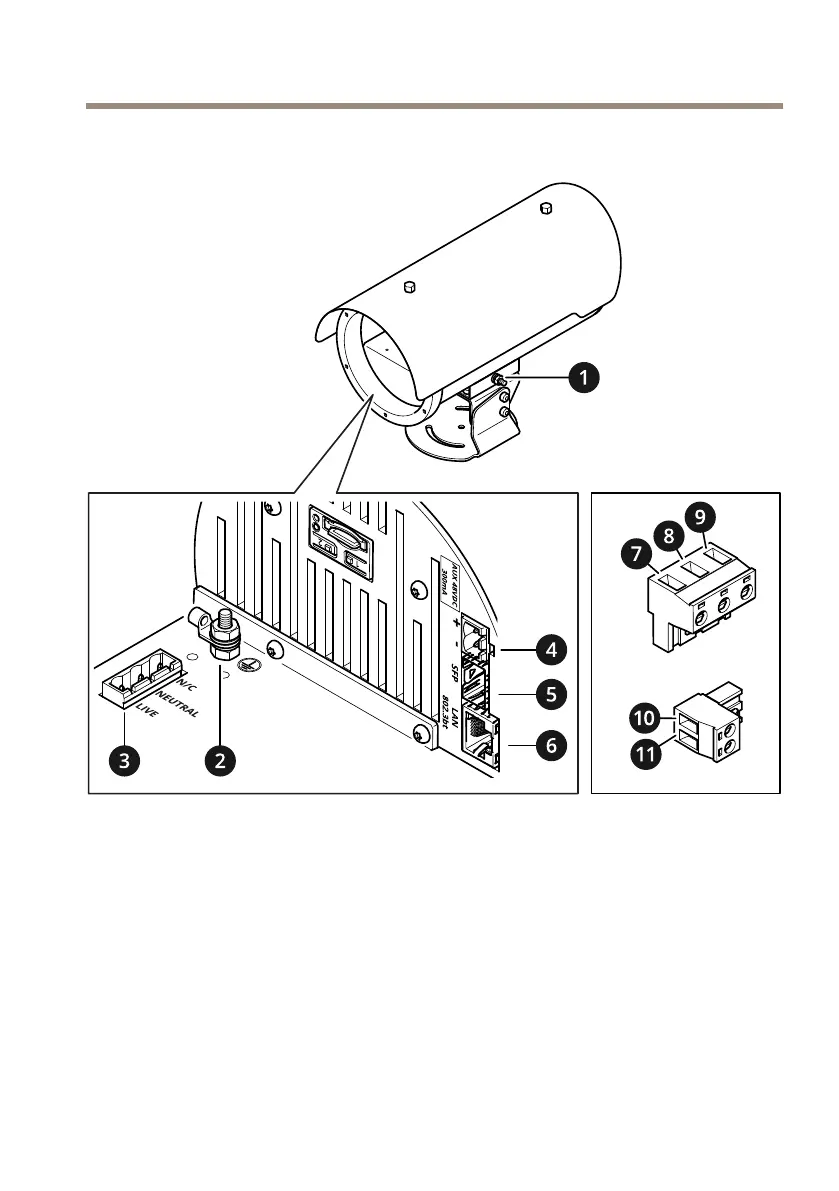

WiringofF31andF33
1
Earthsupplementalbonding
2
Earthstud
3
TB2supplyIN
4
TB1auxiliaryOUT
5
SFPcage
6
NetworkconnectorRJ45
7
TB2supplylive
8
TB2supplyneutral
9
TB2N/C
10
TB1auxiliaryOUT+48VDC14.4Wmax
11
TB1auxiliaryOUT0VDC
9
