Page 28 Caméra réseau Axis série M31

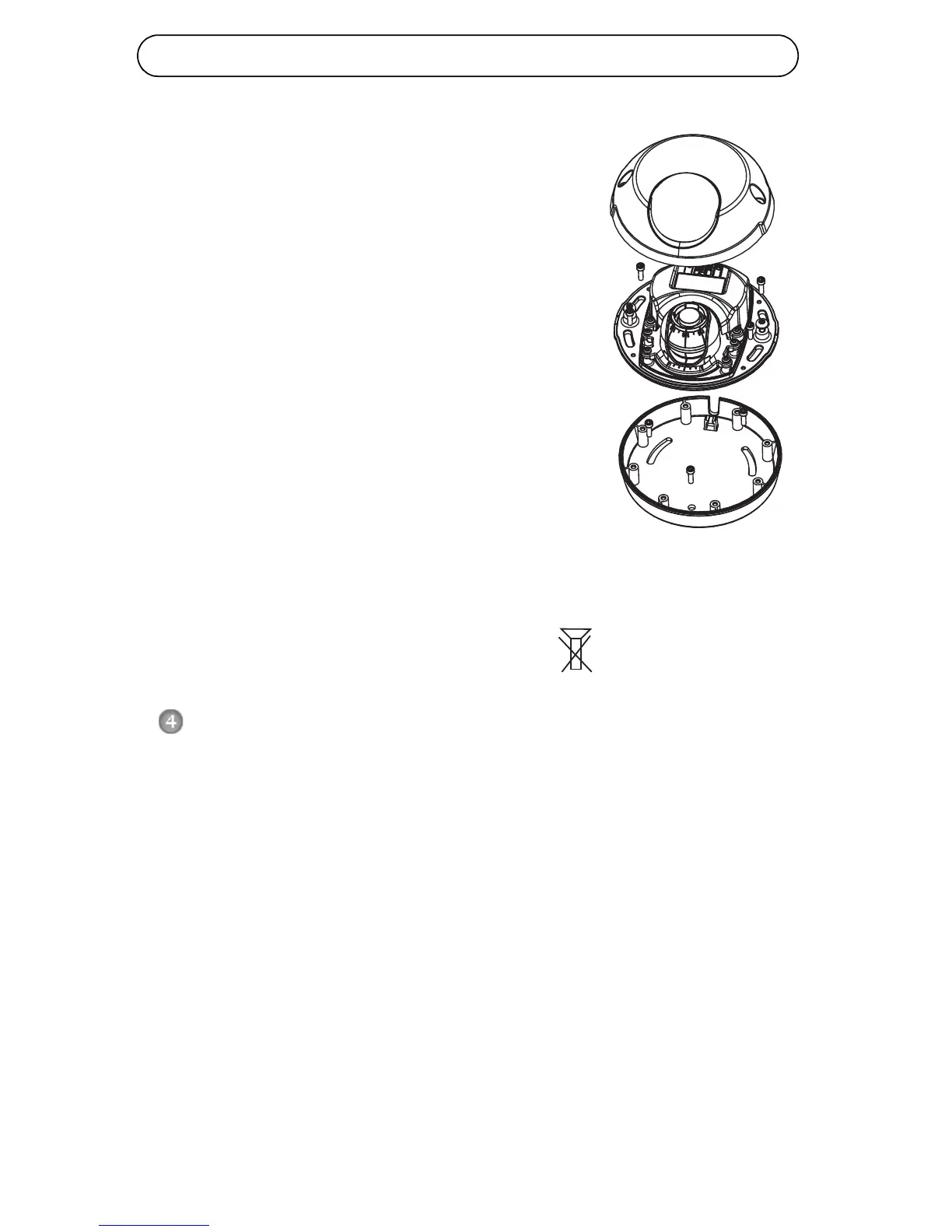

Montage sur une surface plane avec un adap-
tateur
1. Placez l’adaptateur sur la surface de
montage et positionnez la fente pour le
câble à l’endroit approprié.
2. Fixez l’adaptateur avec trois vis qui sont
appropriées au matériau de la surface.
3. Introduisez le câble Ethernet de la caméra
dans la fente de l’adaptateur et appuyez
pour bien l’insérer.
4. Placez la caméra sur l’adaptateur et tournez
la caméra pour que l’objectif soit dirigé dans
la bonne direction.
5. Ajustez les fentes pour les vis de la caméra
pour qu’elles soient alignées avec les trous
pour les vis de l’adaptateur, et fixez les
quatre vis à l’adaptateur (couple < 2,5 Nm).
6. Fixez le câble réseau au câble Ethernet de la caméra.
Remarque :
N’utilisez pas de vis à tête fraisée.
Réglage de la direction de l´objectif
Insérez le dispositif de l’objectif dans le porte-objectif et ajustez la
position de l’objectif en orientant la poignée de ce dernier dans la
direction préférée (Voir l´illustration Contenu de l’emballage). Ceci peut
se faire verticalement de 0 à 90 degrés, et de 30 degrés vers la gauche ou
vers la droite de chaque côté par incrément de cinq.
Le porte-objectif peut également pivoter pour s’ajuster à l’image.
