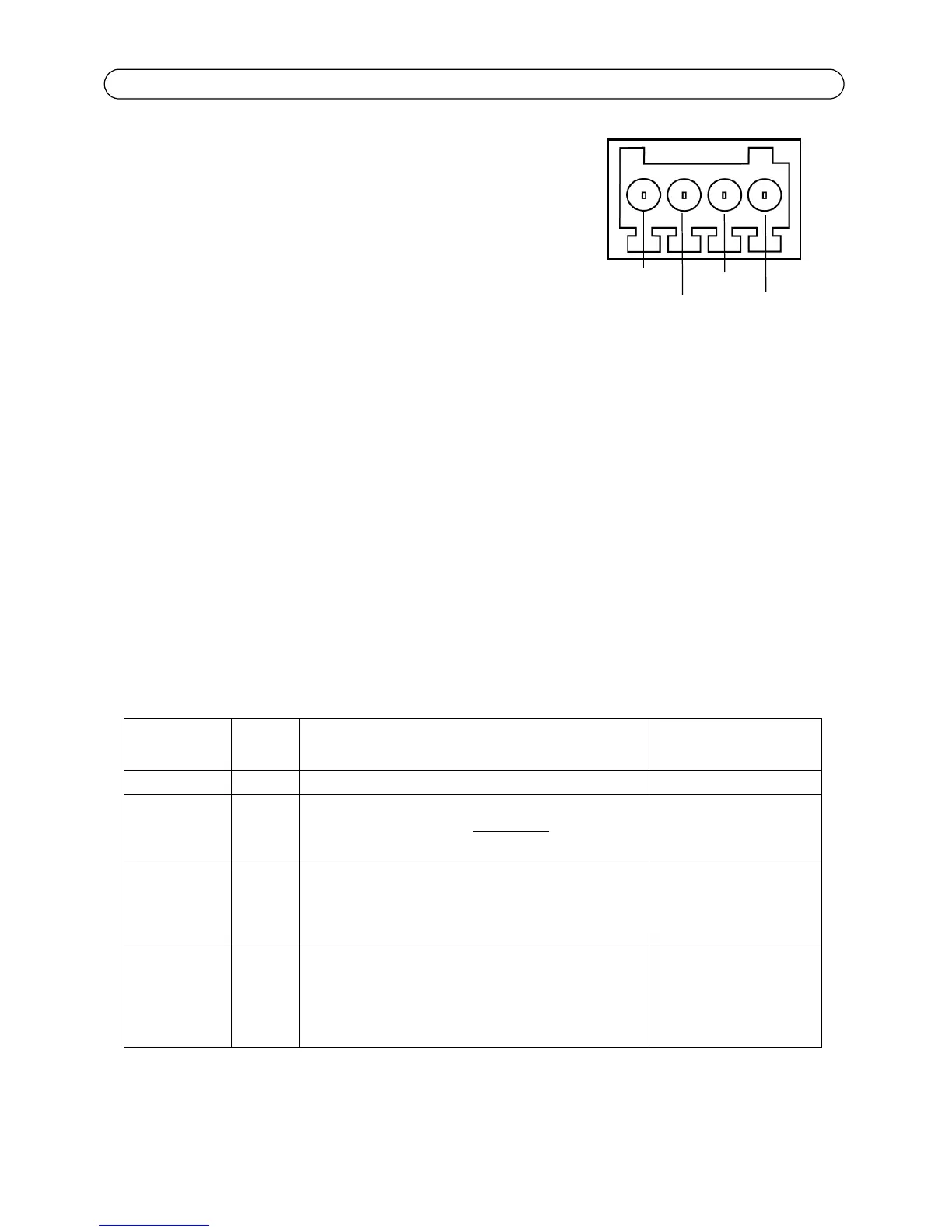

Page 24 AXIS P1353/P1354 Guide d'installation
Connecteur pour terminaux E/S - Utilisé dans des applications
telles que la détection de mouvements, le déclenchement
d’événements, l’enregistrement à intervalles et les notifications
d’alarme. En plus d’une alimentation auxiliaire et d’une broche
GND, il assure l’interface avec :
1 sortie numérique – Permet de connecter des
dispositifs externes, comme des relais ou des voyants
lumineux. Les dispositifs connectés peuvent être
activés à l’aide de l’interface de programmation
VAPIX®, des boutons de sortie sur la page Live View (Vue en direct) ou par un type
d’événement. La sortie est considérée comme étant active (sous System Options >
Ports & Devices (Options Système > Ports & Dispositifs)) si le dispositif d’alarme est
activé.
1 entrée numérique – Entrée d’alarme utilisée pour connecter des dispositifs pouvant
passer d’un circuit ouvert à un circuit fermé, par exemple : les détecteurs de
mouvement passif à infrarouge (PIR), les interrupteurs installés sur les portes et les
fenêtres, les détecteurs de bris de verre
, etc. Lorsqu'un signal est reçu, l'état change et l'entrée devient active (sous System
Options > Port & Devices (Options Systèmes > Ports et périphériques)).
Fonction Broche Remarques Caractéristiques
techniques
GND (Terre) 1 Mise à la terre
Alimentation
3,3 V CC
2 Peut servir à alimenter le matériel auxiliaire.
Remarque : Cette broche ne peut être
utilisée que
comme sortie d’alimentation.
Charge max. = 50 mA
Entrée
numérique
3 Connectez-la à la broche de mise à la terre pour
l’activer ou laissez-la flotter (déconnectée) pour la
désactiver.
Entrée minimum =
-40 V CC
Entrée maximum =
+40 V CC
Sortie
numérique
4 Utilise un transistor NFET à drain ouvert avec la
source connectée à la terre. En cas d'utilisation avec
un relais externe, une diode doit être connectée en
parallèle avec la charge, en guise de protection
contre les tensions transitoires.
Charge max. = 100 mA
Tension max. =
+40 V CC
Broche 3
Broche 4
Broche 2
Broche 1
