Pagina 52 AXIS P1353/P1354 Guida all'installazione

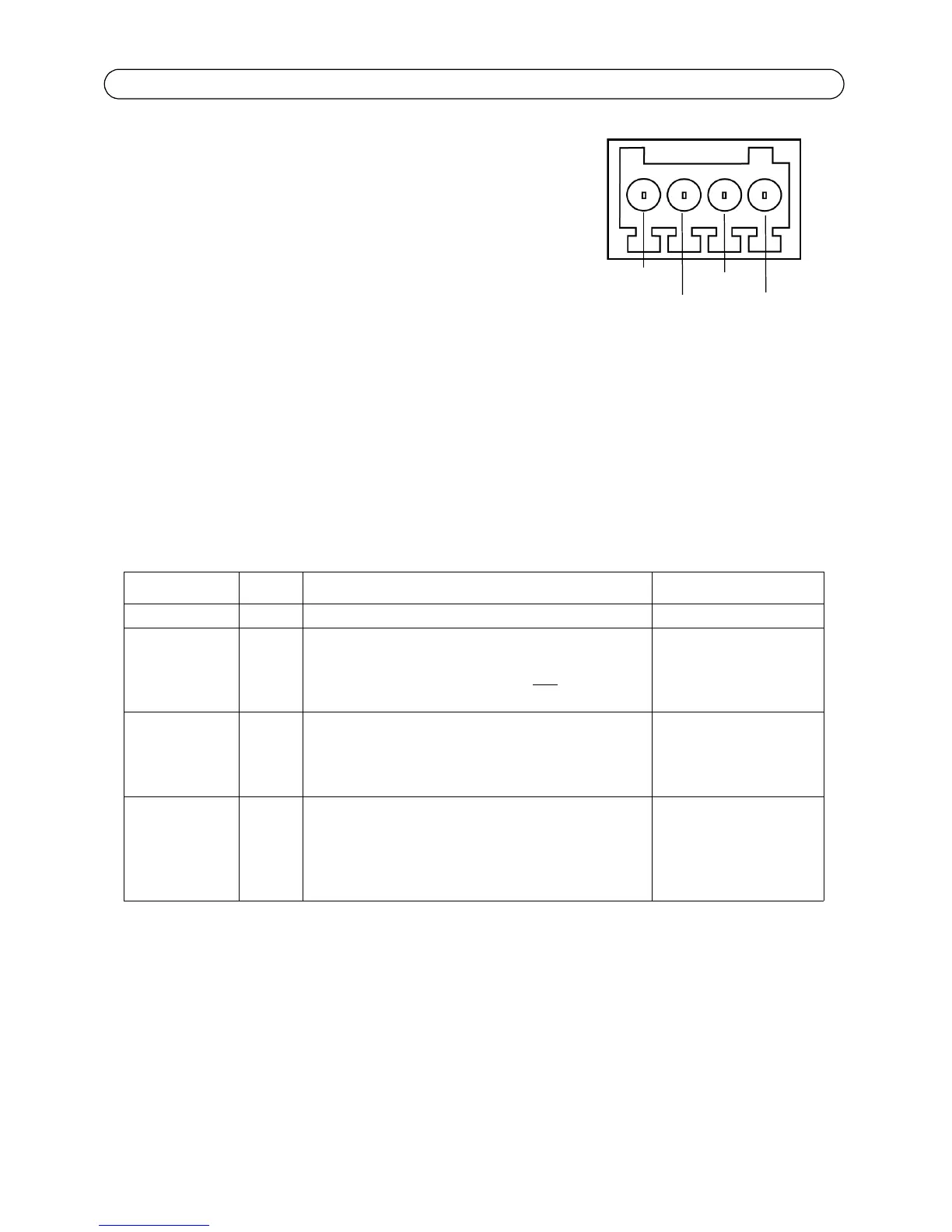

Connettore morsetto I/O - Usato per applicazioni specifiche,
come Motion Detection, l'attivazione di eventi, la registrazione
temporizzata e le notifiche di allarme. Oltre a fungere da
connettore di alimentazione ausiliario e pin di messa a terra, può
essere usato come interfaccia per:
• 1 uscita digitale – Per collegare dispositivi esterni
come relè o LED. Le periferiche connesse possono
essere attivate mediante API VAPIX o i pulsanti di
controllo nella pagina Live View (Immagini dal vivo)
oppure tramite Event Type (Tipo di evento). L’uscita verrà visualizzata come attiva
(visualizzata in System Options > Ports & Devices) (Opzioni di sistema > Porte e
periferiche) se l'allarme è attivato.
• 1 ingresso digitale - Ingresso dell'allarme per collegare le unità che può passare dal
circuito chiuso al circuito aperto, ad esempio: Sensori di movimento (PIR), contatti
porta/finestra, rilevatori di rottura vetri, e così via. Dopo la ricezione del segnale lo
stato cambia e l’ingresso diventa attivo (visualizzato in System Options (Opzioni di
sistema) Ports & Devices (Porte e periferiche)).
Funzione Pin Note Specifiche
GND 1 Terra
Alimentazione
a 3.3 V CC
2 Utilizzabile per alimentare ulteriori
apparecchiature.
Nota: Questo pin può essere usato solo
come uscita
alimentazione.
Carico max. = 50 mA
Ingresso
digitale
3 Collegare a terra (GND) per attivarlo oppure
lasciarlo isolato (o scollegato) per disattivarlo.
Ingresso min =
- 40 V CC
Ingresso max =
+40 V CC
Ingresso
digitale
4 Utilizza un transistor NFET open-drain con
connessione del source a terra. Se utilizzato con un
relè esterno, è necessario collegare un diodo in
parallelo al carico per proteggere il dispositivo da
transitori di tensione.
Carico massimo =
100 mA
Tensione massima =
+ 40 V CC
