Pagina 54 AXIS P1353/P1354 Guida all'installazione

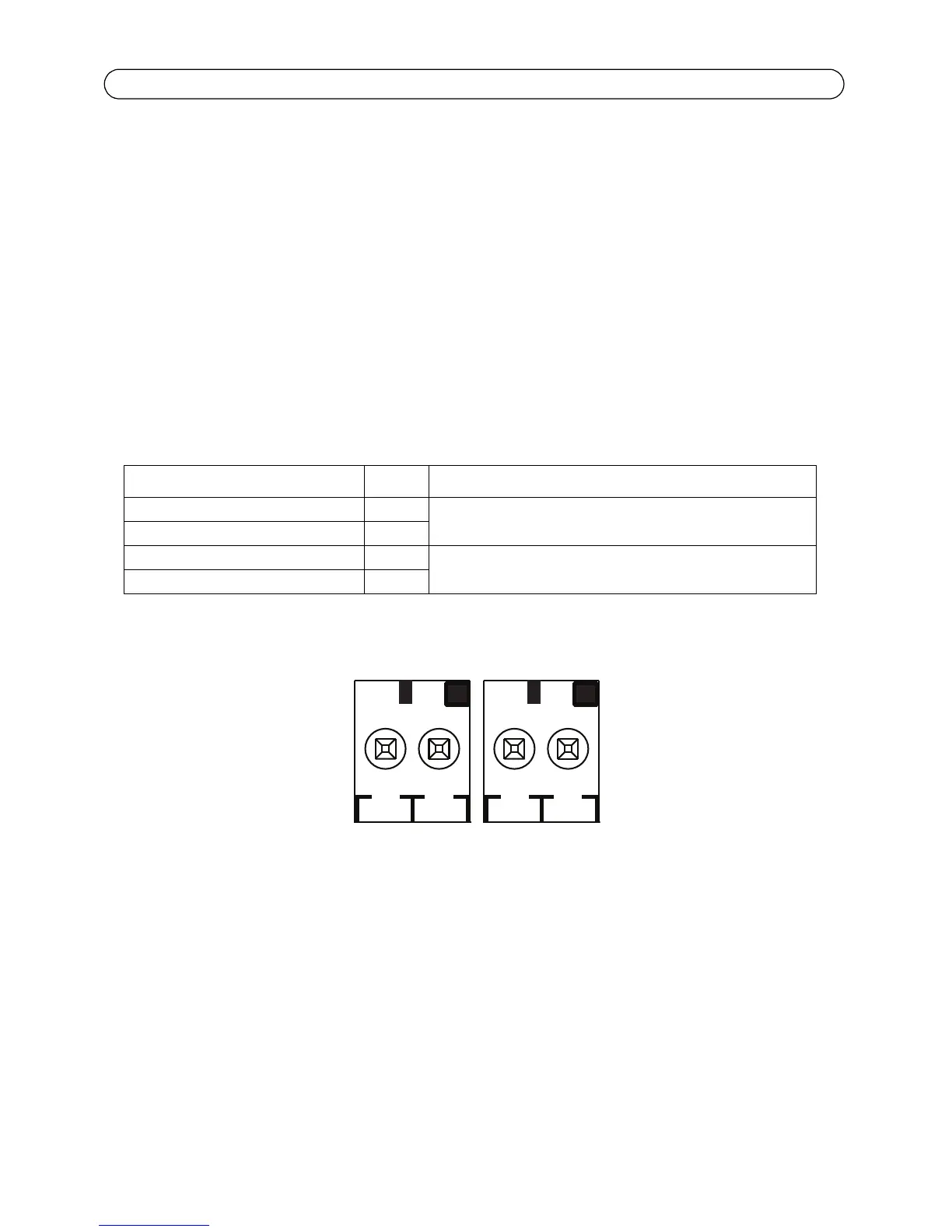

RS-485/422 - Due morsettiere da 2 pin per l'interfaccia seriale RS-485/422, utilizzate per il
controllo di periferiche ausiliarie.
La porta seriale RS-485/422 può essere configurata su una delle seguenti modalità porta:
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati con due cavi e una
coppia RX/TX combinata.
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati con quattro cavi, una
coppia RX e una coppia TX.
• Porta unidirezionale RS-422 per la trasmissione e la ricezione di dati con due cavi,
coppia RX o TX.
• Porta bidirezionale RS-422 half-duplex per la trasmissione di dati (point-to-point) con
quattro cavi, una coppia RX e una coppia TX.
Funzione Pin Note
RS 485/422TX(A) 1 Coppia TX per RS-422 e RS-485 con quattro cavi
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Coppia RX per tutte le modalità (RX/TX combinata per RS-
485 con due cavi)
RS-485B alt RS-485/422RX(B) 4
