Página 66 AXIS P1353/P1354 Guía de instalación

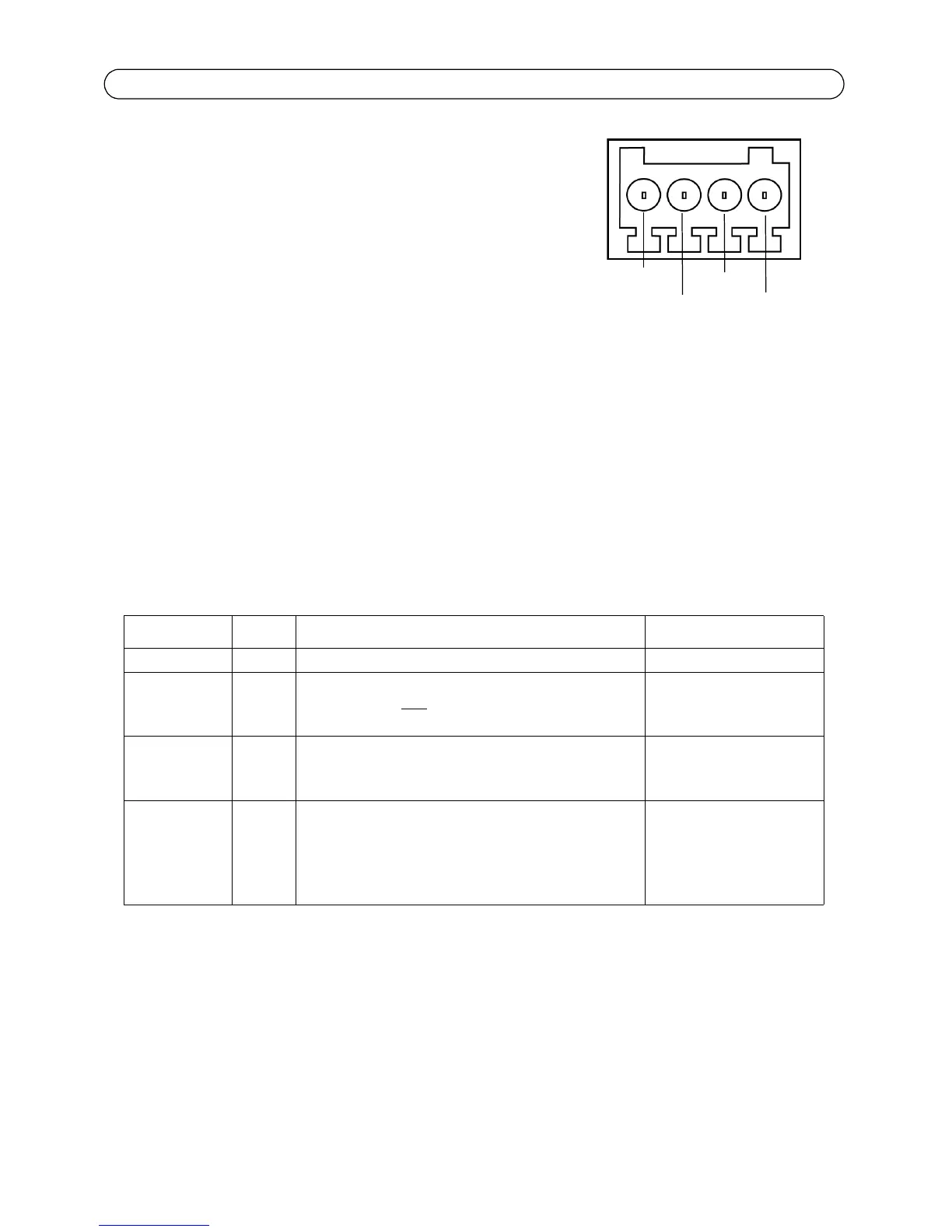

Conector de terminales de E/S - Se utiliza en aplicaciones tales
como detección de movimiento, activación de eventos, grabación
a intervalos y notificaciones de alarmas. Además de un pin de
alimentación auxiliar y un pin de masa, proporciona a la interfaz
la conexión de:
• 1 salida digital: para conectar dispositivos externos
como relés e indicadores LED. Se pueden activar
dispositivos conectados mediante la interfaz VAPIX®
de programación de aplicaciones (API, por sus siglas
en inglés), los botones de salida de la página Live View (En vivo) o mediante un Event
Type (tipo de evento). La salida se mostrará activa en System Options (Opciones del
sistema) > Ports & Devices (Puertos y dispositivos) si el dispositivo de alarma está
activado.
• 1 entrada digital: una entrada de alarma para conectar dispositivos que puedan
alternar circuitos cerrados y abiertos, como PIR, contactos de puertas y ventanas y
detectores de rotura
de cristales, etc. Cuando se recibe una señal, el estado cambia y la entrada se vuelve
activa, indicado en System Options (Opciones del sistema) > Ports & Devices
(Puertos y dispositivos).
Función Pines Notas Especificaciones
Masa 1 Masa
Alimentación
de 3,3 V CC
2 Se puede utilizar para alimentar equipos auxiliares.
Nota: Este pin solo
se puede usar como salida de
alimentación.
Carga máx.= 50 mA
Entrada
digital
3 Conecte a masa para activarla o déjela suelta
(desconectada) para desactivarla.
Entrada mín. = -40 V CC
Entrada máx. =
+40 V CC
Salida
digital
4 Utiliza un transistor NFET de drenaje abierto con la
fuente conectada a GND (masa). Si se utiliza con un
relé externo, debe conectarse un diodo en paralelo a
la carga como protección ante oscilaciones de
tensión.
Carga máx.= 100 mA
Voltaje máx. =
+ 40 V CC
