AXIS P5532/P5534 Guide d'installation Page 41
FRAN
Ç
AIS
Câble multi-connexion (non fourni)
Lors de la connexion d’un équipement externe à l’injecteur AXIS P5532/P5534, un câble multi-
connexion est requis afin de maintenir la classification IP51 de la caméra. Le câble multi-connexion
est disponible auprès de votre revendeur Axis.
Branchez le câble multi-connexion au port multi-connexion, voir l’illustration à la page 25 et les
instructions à la page 27 et à la page 28. Les connecteurs que comprend le câble sont les suivants :

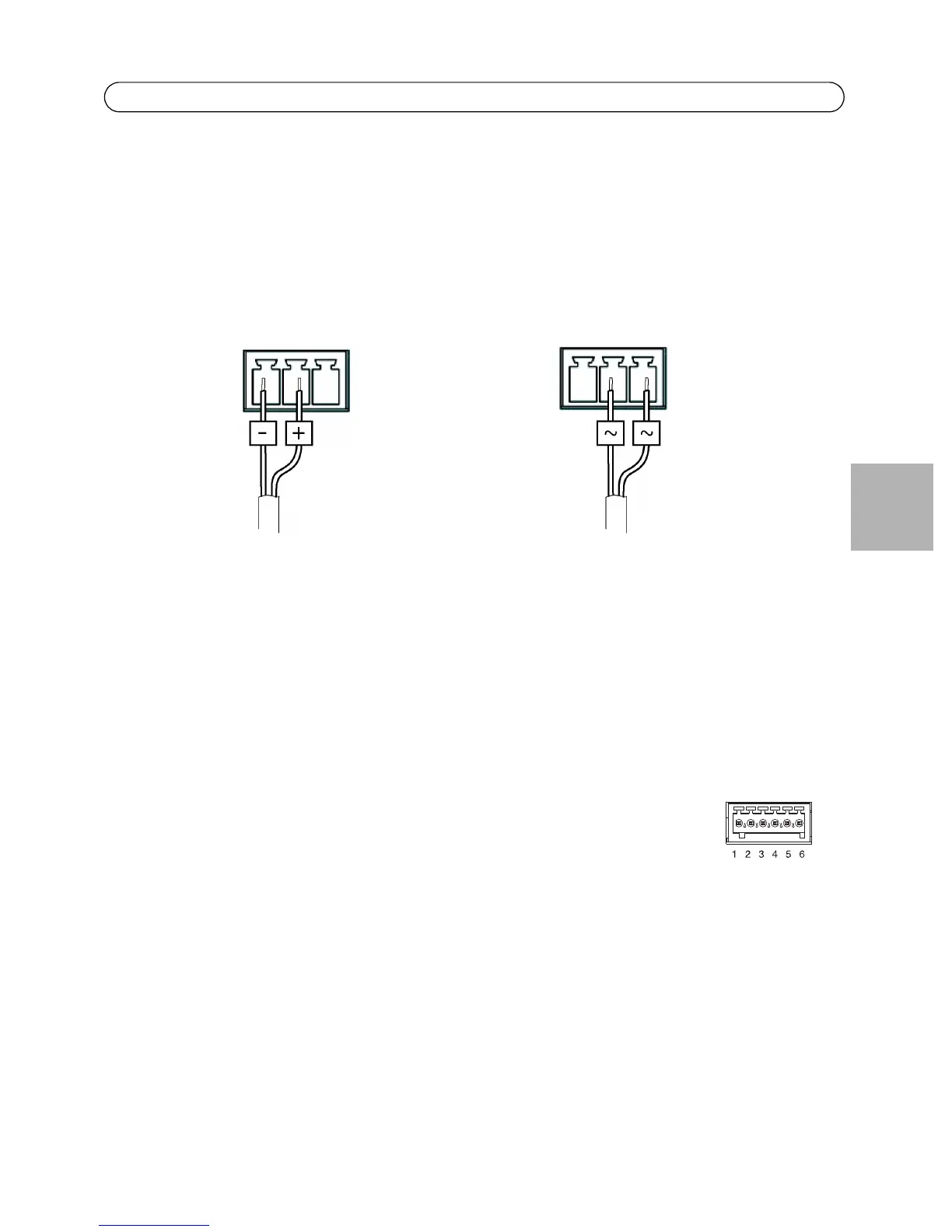

Connecteur d’alimentation : bloc terminal à trois broches utilisé pour la puissance d’entrée.
Entrée audio (rose) : entrée de 3,5 mm pour microphone mono ou signal d’entrée mono (le canal
de gauche est utilisé pour le signal stéréo).
Sortie audio (vert) : sortie de 3,5 mm pour audio (niveau de ligne) qui peut être connectée à un
système d’annonce publique (PA) ou haut-parleur actif avec amplificateur intégré. Une paire
d’écouteurs peut être connectée également. Un connecteur stéréo doit être utilisé pour la sortie
audio.
Connecteur pour terminaux d’E/S : utilisé dans le cadre d’applications telles que
la détection de mouvement, le déclenchement d’événements, l’enregistrement à
intervalles et les notifications d’alarme. En plus d’une alimentation auxiliaire et
d’une broche de terre, le connecteur pour terminaux d’E/S possède 4 broches qui
peuvent être configurées comme entrées ou sorties. Ces broches assurent
l’interface avec :
• Sortie numérique : permet de connecter des dispositifs externes, comme des relais ou des
voyants lumineux. Les dispositifs connectés peuvent être activés à l’aide de l’interface de
programmation VAPIX®, des boutons de sortie sur la page Live View (Vidéo en direct) ou à
l’aide d’un type d’événement. La sortie est considérée comme étant active (ce qui est visible
dans Events > Port Status (Événements - État du port) si le dispositif d’alarme est activé.
Alimentation en CC, 24-34 V CC
AXIS P5532 : max 15 W
Alimentation en CA, 20-24 V CA
AXIS P5532 : max 20 VA
AXIS P5534 : max 17 W AXIS P5534 : max 23,6 VA
