Página 96 AXIS P5532/P5534 Guía de instalación

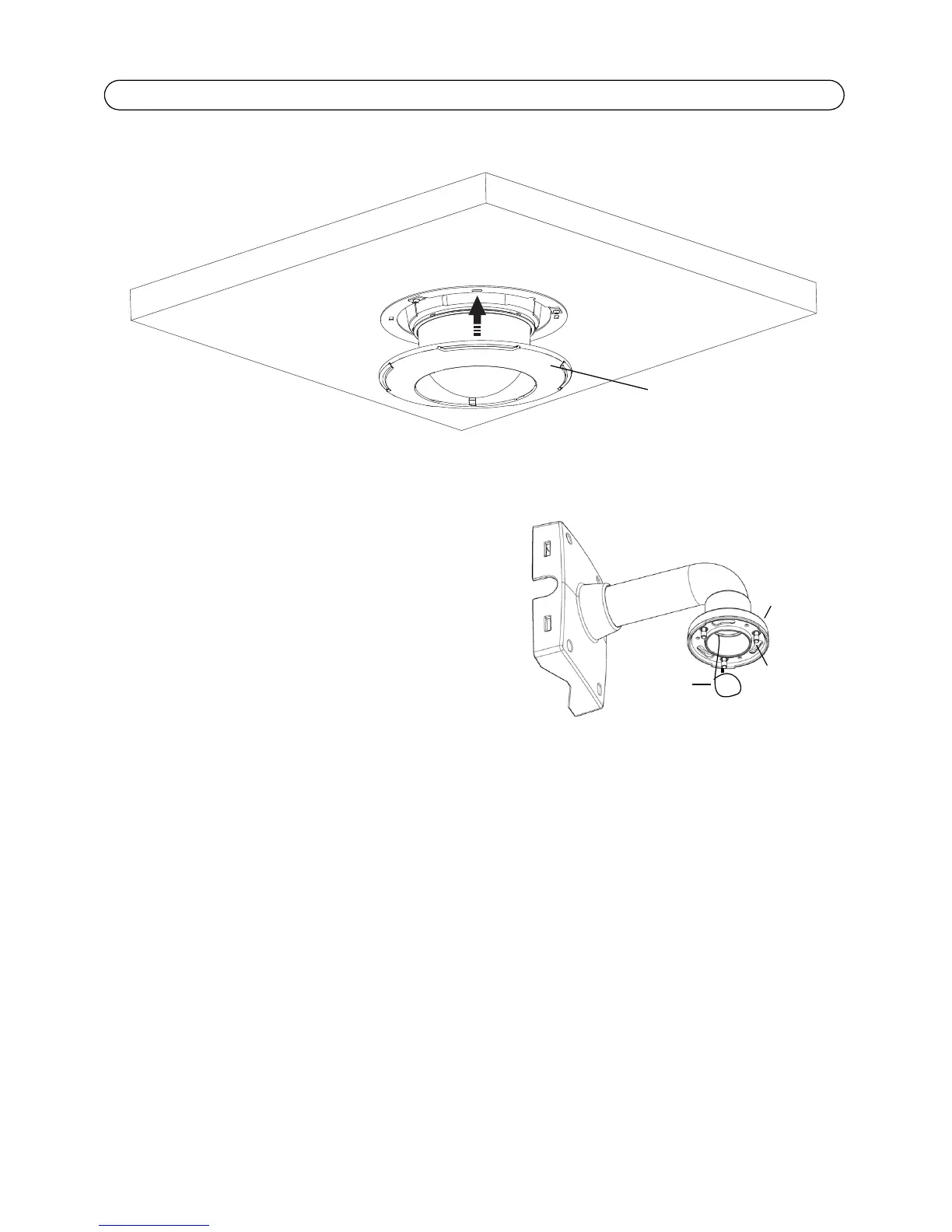

14. Coloque el anillo embellecedor sobre la escuadra de techo y presione hasta que encaje.
Montaje con escuadra (accesorio opcional)
1. Instale la escuadra seleccionada según las
instrucciones que se suministran con ella. Si es
necesario taladrar, asegúrese de utilizar las brocas,
los tornillos y los tacos adecuados para el material.
2. Afloje los 4 tornillos de la tapa de la base de la
cámara y retírela, consulte la ilustración en la
página 91.
3. Pase el cable de red y el cable multiconector, si
procede, por los orificios de la escuadra de
montaje.
4. Enganche la cámara al cable de seguridad de la
escuadra.
5. Conecte el cable de red y el cable multiconector, si procede, a la cámara de red.
6. Instale el dispositivo AXIS T8123, consulte la sección Instalación del midspan High PoE AXIS
T8123 con 1 puerto, en la página 97.
7. Vuelva a colocar la tapa de la base de la cámara en su posición original.
8. Deslice los soportes de unidad de la cámara de red por las ranuras de la escuadra y gire la
unidad de cámara.
9. Fije la cámara de red a la escuadra de montaje apretando los 3 tornillos (torx T30).
Escuadra de pared (ejemplo de montaje)
Cable de
seguridad
Ranuras para
torx T30
Tornillos
los soportes
de unidad
