AXTON A530DSP - Page 10

– 18 – – 19 –
TECHNISCHE SPEZIFIKATIONEN
Music Power Output (4 Ohm): 52 W x 4
RMS Power Output (4 Ohm): 30 W x 4
Wiedergabebereich: 20 Hz ~ 20 KHz
Audio Sampling Frequenz: 192 KHz
Verzerrung: 1 KHz < 0.001%
Spannungsbereich: 9 V – 15 V
Störabstand: > 120 dB
Dynamikumfang: > 100 dB
Ruhestrom: < 0.4 mA
Maximale Stromaufnahme: 15 A
Abmessungen (L x B x H): 151(172) x 114 x 40 mm
HAUPTMERKMALE
n 4-Kanal Smart Digital Ampli er mit iOS oder Android App kontrollierten Audio DSP
Funktionen
n DSP-kontrollierter 5-Kanal Vorverstärkerausgang (6 Volt) inklusive Remote-Ausgang
zum Ansteuern zusätzlicher Verstärker
n Plug’N’Play Installation mit optionalen fahrzeugspezi schen Anschlusskabeln
n 4-Kanal Cinch-Vorverstärkereingang mit separaten ACC/REM/Batt+/GND Anschluss
für Standalone-Betrieb
n Auto-Turn-On Funktion
FUNKTIONEN & EINSTELLMÖGLICHKEITEN
n Frei einstellbare 3-Wege Aktivweiche: Hoch-/Tief-/Band-/Bypass mit 6/12/18/24 dB/
Okt. Flankensteilheit für Front, Rear und Subwoofer Kanäle
n Laufzeitkorrektur in cm für Front-, Rear- und Subwoofer-Kanäle (0 – 230 cm)
n Gain, Phasenschalter und Mute Funktion pro Kanal
n Frei kon gurierbarer 7-Band parametrischer Equalizer für Front, Rear und 4
Lautsprecher
n Speicherplätze für eigene Settings: 5 auf dem Verstärker, unlimitiert auf dem
Smartphone
n Dynamic Bass Funktion für kraftvolle Performance ohne Subwoofer
n 3D Surround Sound
MONTAGEANLEITUNG
1. Bevor Sie beginnen, vergewissern Sie sich, dass Sie den Diebstahlcode Ihres
Autoradios kennen (falls es eine Code-Sperre hat).
2. Entfernen Sie das Radio aus dem Radioschacht. Beachten Sie dabei die Anleitung
des Herstellers.
3. Suchen Sie sich einen geeigneten Platz für den A530DSP und verbinden
Sie das beiliegende Kabel mit dem Verstärker (oder mit einem optional erhältlichen
fahrzeugspezi schen Axton-Anschlusskabel).
4. Für den Standalone-Betrieb gehen Sie wie folgt vor: Verlegen Sie ein 1,5 mm
2
Kabel
von der Batterie zum (B+)-Anschluss des Vorverstärkers. Sichern Sie das
Batteriekabel mit einer entsprechenden Sicherung ab. Der Sicherungshalter darf
höchstens 15 cm vom Batteriepol entfernt sein. Verbinden Sie ein Minuskabel
gleichen Querschnitts mit dem (B-)-Anschluss und der Fahrzeugmasse. Achten Sie
darauf, dass die Kontakt äche sauber und leitfähig ist.
5. Schließen Sie die Cinch- und das Remote-Kabel an den RCA-Input und dem ACC-In
des A530DSP an.

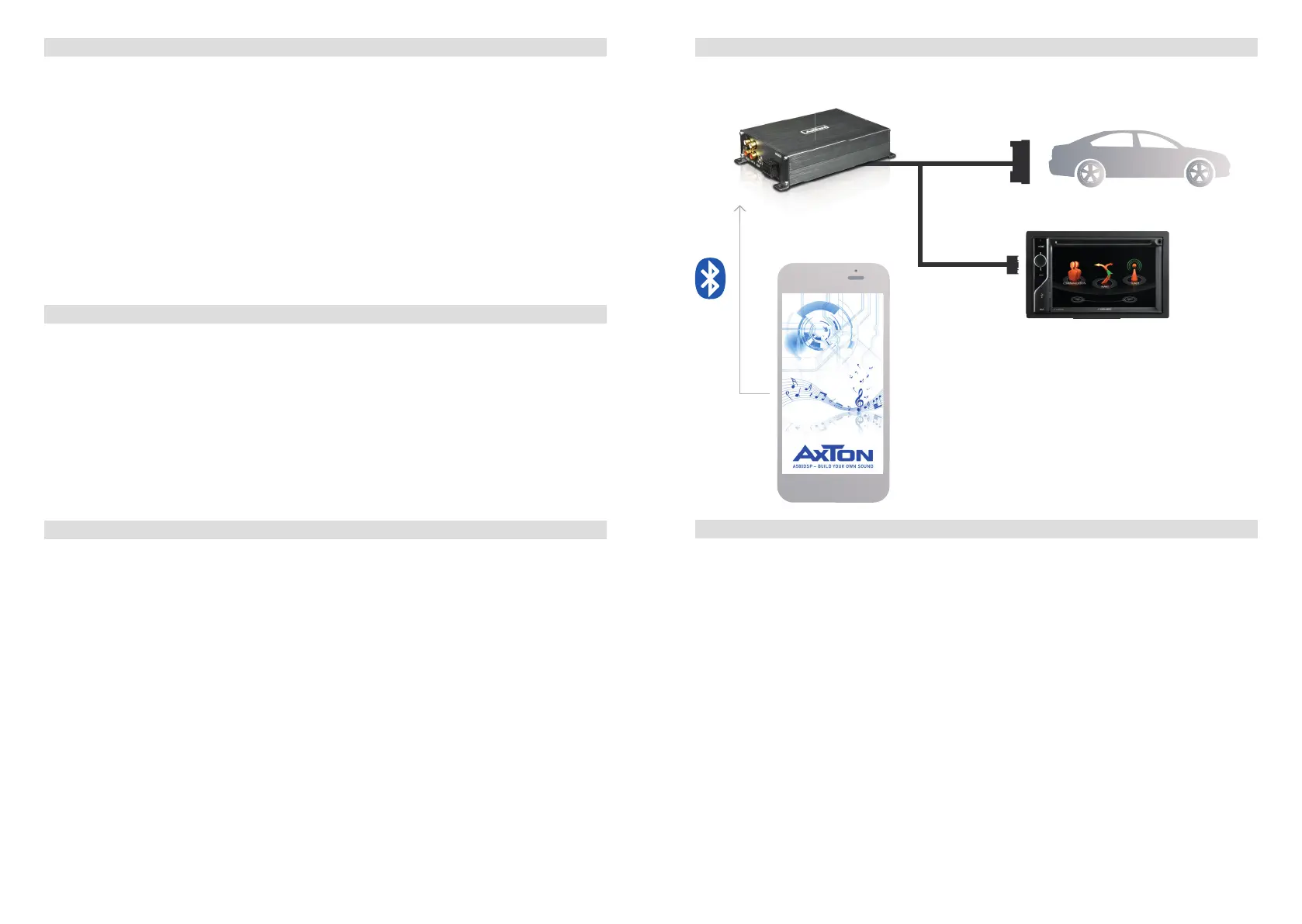

INSTALLATIONSSCHEMA
HEAD UNIT
ORIGINAL CAR SOCKETS
