AXTON A530DSP - Schéma de Câblage; Installation de Lapplication

– 34 – – 35 –

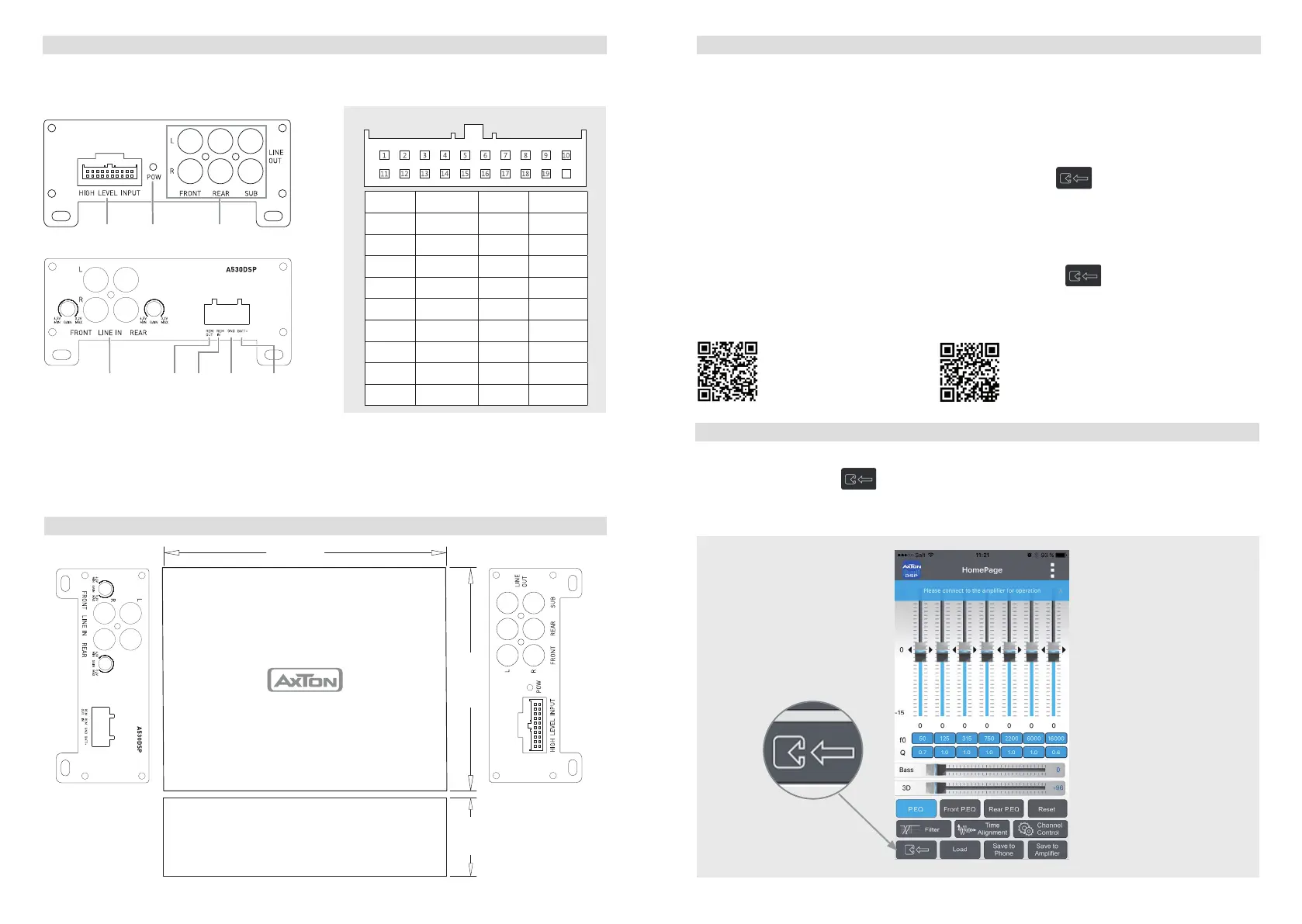

SCHÉMA DE CÂBLAGE
DIMENSIONS
Si vous voulez utiliser uniquement la fonction DSP de l’ampli A530DSP avec des amplis
hautes performances, connectez les sorties lignes RCA de l’ampli A530DSP sur les
entrées de vos amplis.
INSTALLATION DE L’APPLICATION
Pour les Smartphones Android seulement :
1) Téléchargez l’application A530DSP_V1.0.APK en scannant le QR code sur le site
Axton (www.axton.de)
2) Installez l’application A530DSP_V1.0.APK sur votre Smartphone Android.
3) Activez le Bluetooth sur votre Smartphone et cherchez le périphérique A530DSP et
connectez-vous avec le code « 1234 ».
4) Ouvrez l’application A530DSP et cliquez sur le bouton
« Connect » pour
connecter votre Smartphone à l’amplificateur.
Pour les Smartphones iOS uniquement :
1) Allez sur l’Appstore Apple et cherchez l’application A530DSP, et installez l’application.
2) Activez le Bluetooth du Smartphone.
3) Ouvrez l’application A530DSP et appuyez sur le bouton
« Connect » pour
connecter l’application au Smartphone.
FONCTIONS DE L’APPLICATION A530DSP
Connecter le Smartphone à l’ampli
Appuyez sur le bouton
« Connect » pour connecter le Smartphone à l’ampli. Après
que le Smartphone et l’ampli soit connecté avec succès, vous avez automatiquement le
menu de l’égaliseur (EQ), et l’application charge les réglages de l’ampli cateur.
Scannez pour télécharger
et installer l’application
depuis l’Appstore Apple.
Appuyez pour connecter
l’ampli au Smartphone.
Toucher pour
se connecter à
l’amplificateur.
1* Dans certains cas, avec de vieux autoradios, la fonction d’allumage automatique ne marche pas. Si vous
rencontrez ce cas de figure, connectez le fil séparé « ACC-IN » sur la borne « Amp Remote » de votre
autoradio. L’ampli s’allumera alors avec l’autoradio par un classique envoi de 12 Volts (REM).
2* Rem-Out : connectez ce câble sur l’entrée remote d’un autre ampli (par exemple, un ampli mono pour le
subwoofer.
Scannez pour télécharger
et installer l’application
depuis le site Axton.
