Antes da instalação:
Verifique que instalou corretamente as pilhas incluídas.
Substitua o óculo atual ou faça um furo com 14 mm de diâmetro na porta,
à altura dos olhos. Introduza a câmara desde o exterior enquanto insere
a anilha entre a parte posterior da lente e a porta.
Verifique que a seta marcada na parte frontal da câmara esteja orientada
para cima (FIG. 1).
1.
Coloque a placa de suporte sobre a extremidade da lente e seguidamen-
te aparafuse o tubo de fixação na parte roscada da câmara até ficar bem
sujeito. Isto faz com que a placa fique fixada na porta. Verifique que a
seta marcada na placa esteja orientada para cima (FIG. 2).
2.
O cabo de dados deve ficar totalmente ligado na parte posterior do
ecrã e orientado para a parte inferior. O cabo restante deve ser alojado
cuidadosamente no espaço da parte traseira do visor (FIG. 3).
3.
Coloque o visor sobre a patilha da parte superior da placa de suporte
e segure-o com o parafuso de fixação situado na parte inferior do visor
(FIG. 4).
4.

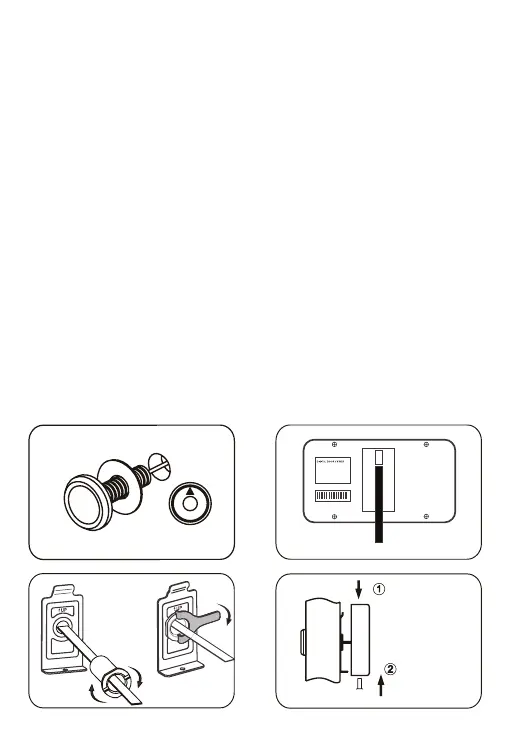

Instalação:
FIG. 1
FIG. 2 FIG. 4
FIG. 3
Fio de ligação
PARA BAIXO
endurar
aparafusar
porta
