b-red VK01 US - Maximum Extension Wiring Diagram; Cable Distance & Wire Gauge Guidelines

Door Lock/
Abrepuerta
Door Lock/
Abrepuerta
Power Supply
for lock/
Fuente de alimentación
para el bloqueo
Power Supply
for lock/
Fuente de alimentación
para el bloqueo
Entry Panel 2/
Placa Exterior 2
Entry Panel 1/
Placa Exterior 1
La
Power supply adaptor
AC/DC (included)
Adaptador para fuente
de alimentaciòn
AC/DC (incluido)
Power supply adaptor
AC/DC (included)
Adaptador para fuente
de alimentaciòn
AC/DC (incluido)
Power supply adaptor
AC/DC (included)
Adaptador para fuente
de alimentaciòn
AC/DC (incluido)
Power supply adaptor
AC/DC (included)
Adaptador para fuente
de alimentaciòn
AC/DC (incluido)
Both twisted or untwisted cables are allowed
Distance Wire
La≤ 28 m ≥ 0.2 mm
2
La≤ 50 m ≥ 0.3 mm
2
La≤ 70 m ≥ 0.5 mm
2
Ambos tipos de cable son compatibles, Par Trenzado o POT
Distancias Cable
La≤ 28 m ≥ 0.2 mm
2
La≤ 50 m ≥ 0.3 mm
2
La≤ 70 m ≥ 0.5 mm
2
EN


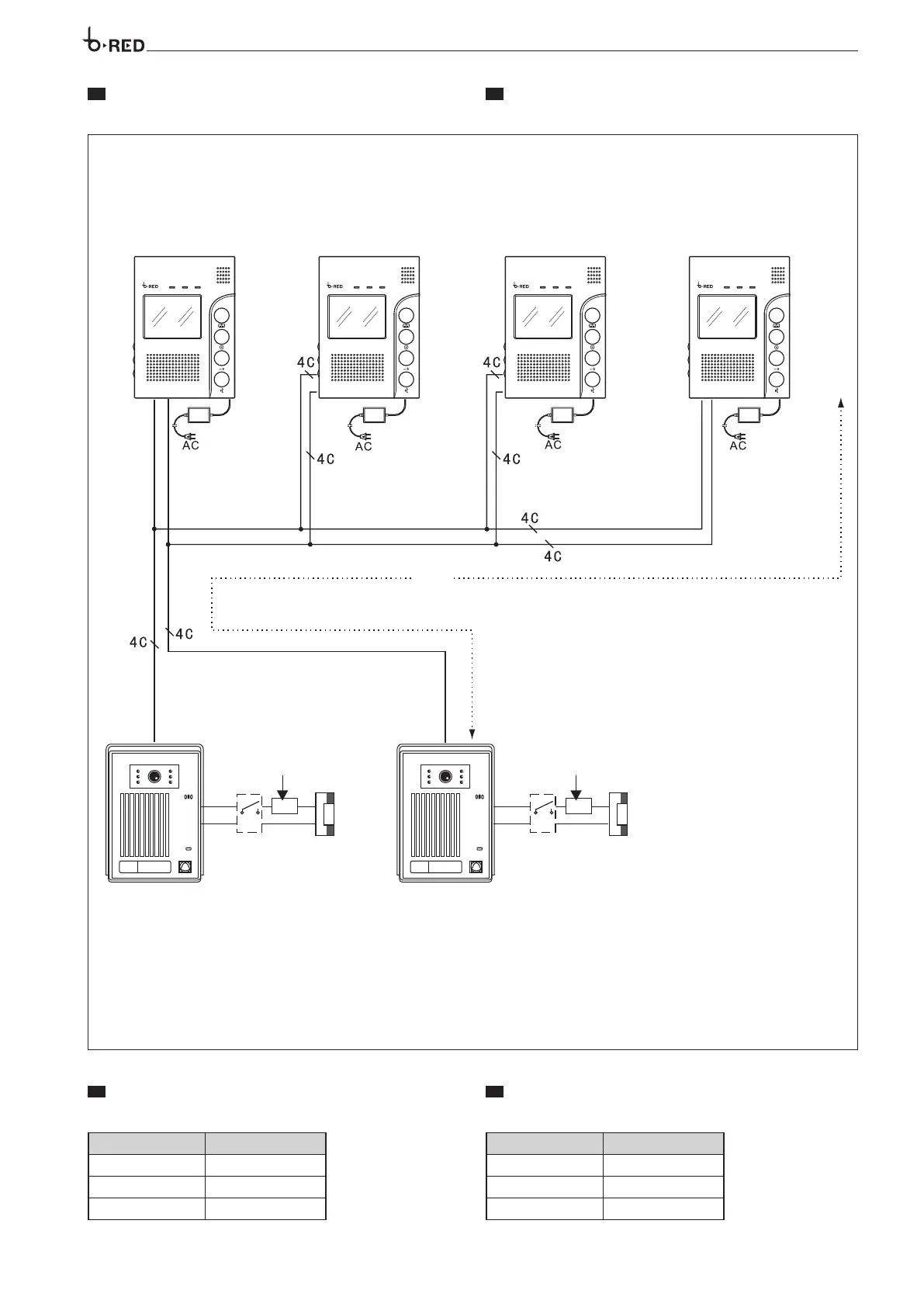

CONNECTION EXAMPLES
Maximum extension system
EN

DISTANCES
ES

EJEMPLOS DE CONEXIÓN
Extensión máxima del sistema
ES

DISTANCIAS
8
