43

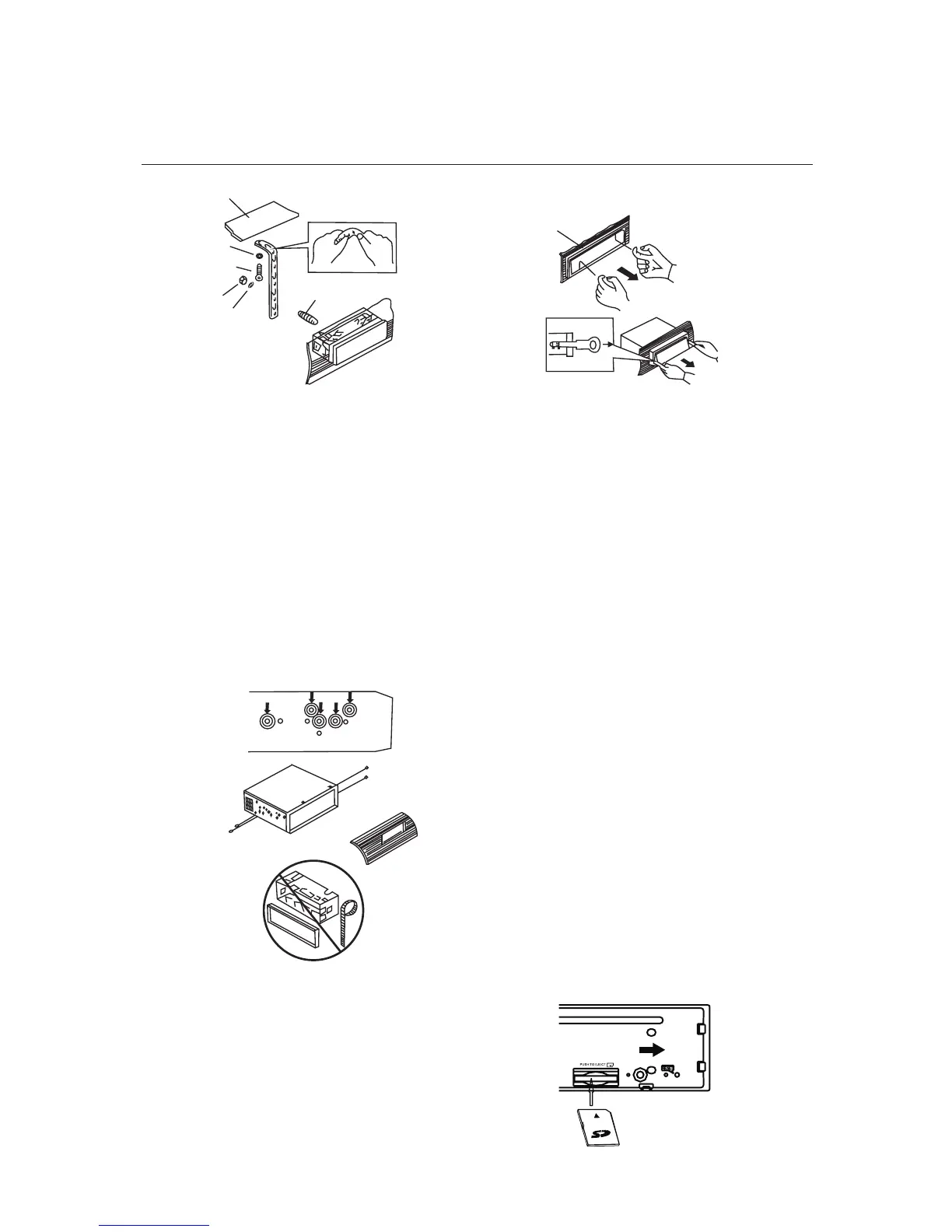

1-Painel
2-Porca (5mm)
3- Arruela
4- Parafuso (5x25 mm)
5- Parafuso
6- Correia
Utilizar a correia para ajustar a parte
traseira do dispositivo. É possível
dobrar a correia com a mão até
alcançar o ângulo desejado.
7- Arruela plana
ENTRADA PARA CARTÃO SD
O ângulo oblíquo SD mantém a
exposição para cima. Colocar o cartão
dentro da ranhura SD e pressionar
novamente para retirar.
1- Quadro
2- Inserir os dedos na ranhura na parte
frontal do quadro, e puxar para retirar o
quadro. (Ao colocá-lo novamente, faça isso
com o lado da ranhura para abaixo e ajustar).
3- Alavanca
Inserir as alavancas fornecidas nas ranhuras,
a ambos lados do dispositivo, até ouvir o
“clique” do ajuste, conforme apresenta-se
na figura. O dispositivo do painel pode ser
retirado só puxando das alavancas.
Ajuste do dispositivo no suporte de
montagem de rádio fornecido pela fábrica:
1- Selecionar a posição onde os orifícios
dos parafusos do suporte e os do dispositivo
fiquem alinhados, e ajustar os parafusos em
dois lugares a cada lado. Utilizar parafusos
de 5x5 mm ou 4x5 mm.
2- Parafuso
3- Painel ou consola
MONTAGEM TRASEIRA DIN (Método A)
Instalação utilizando os orifícios a ambos
lados do dispositivo.
1
2
3
4
5
6
7
(
Fig.2
)
2
1
3
(Fi g.3)
Removing
the
uni t
2
3
2
INSTALAÇAO
