INFORMAÇAO ADICIONAL

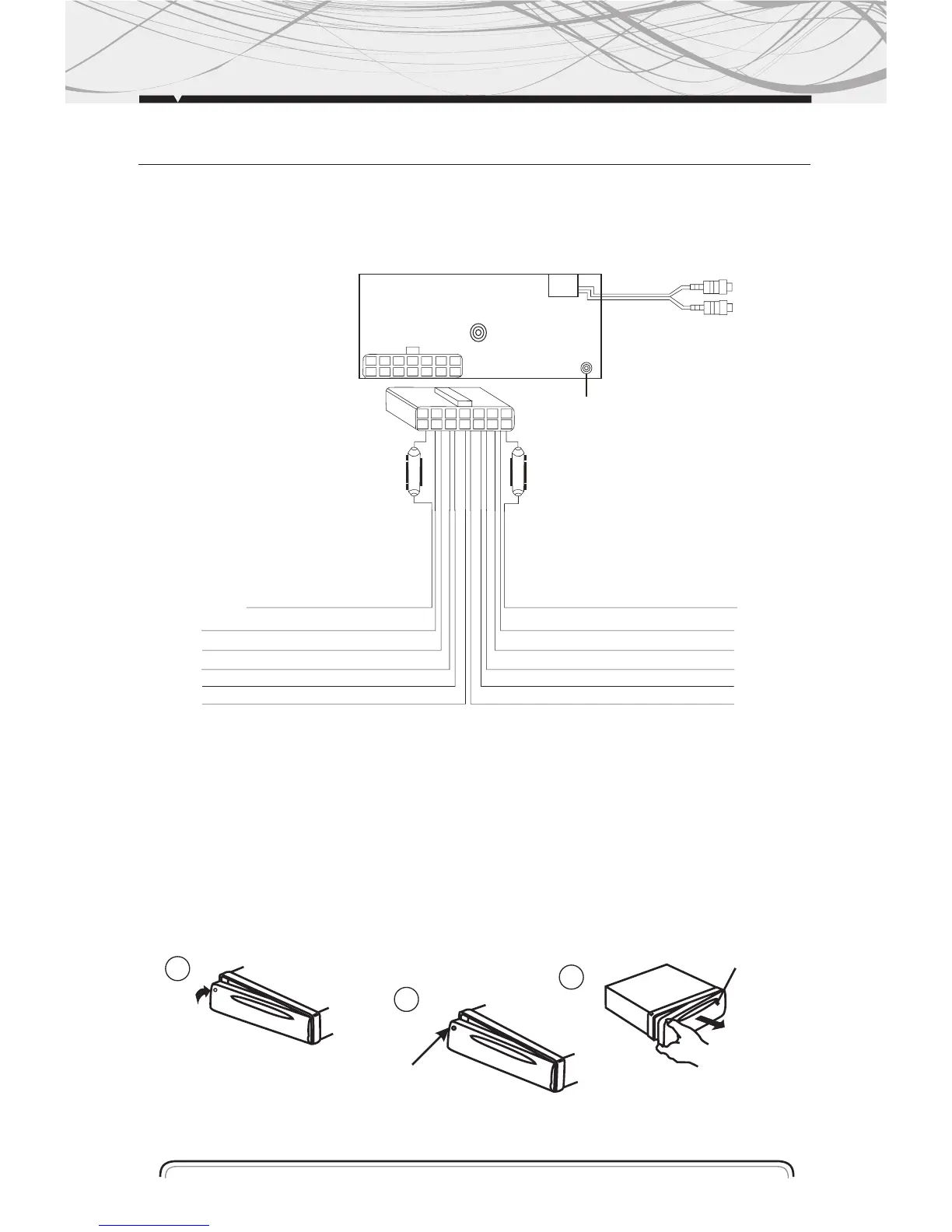

CONEXÃO DO ALTO-FALANTE
COMO INSTALAR E RETIRAR O PAINEL FRONTAL
INSTALAÇÃO DO PAINEL FRONTAL
Para instalar o painel frontal, inserir o painel na carcaça comprovando sua correta colocação. Se
não estiver adequadamente instalado podem acontecer anomalias no display, ou algumas teclas
não funcionarão corretamente.
1
2
3

RCA CABO
VERMELHO
BRANCO
SAÍDA DO CABO
(CINZA)
CONECTOR
DO ANTENA
TRASEIRO DEREITO
ESQUERDA TRASEIRO
AMARELLO RECUPERAÇÃO DA MEMORIA
IGNIÇÃO VERMELHO (B+)
ANTENA VEICULO AZUL
PRETO TERRA (B-)
CINZA ALTO FALANTE+ CANAL DO FRENTE DEREITO
CINZA/PRETO ALTO-FALANTE- CANAL DO FRENTE DEREITO
VIOLETA ALTO-FALANTE + CANAL TRASEIRO DEREITO
VIOLETA/PRETO ALTO-FALANTE - CANAL TRASEIRO DEREITO
ALTO-FALANTE + CANAL O BRANCO
ALTO-FALANTE - CANAL ESQUERDO DEREITO BRANCO/PRETO
ALTO-FALANTE + CANAL ESQUERDO TRASEIRO VERDE
ALTO-FALANTE - CANAL ESQUERDO TRASEIRO VERDE/PRETO
SOLTE O BOTÃO
PAINEL DA FRENTE
