Backyard GBC1462W-C Lockport - Vue Éclatée des Pièces Et Quincaillerie

Barbecue d’extérieur au propane,
modèle nº GBC1462W-C / LOCKPORT
4
1
16
23
23
22
26
Liste des pièces
1
Grille de réchauffage
55-24-111
2
Indicateur de
température
55-23-049
3
Grille de cuisson (3)
55-24-112
4
Plaque de la marque*
55-22-391
5
Couvercle*
55-23-051
6
Poignée du couvercle*
55-23-052
7
Diffuseur de
chaleur (4)
55-10-156
8
Brûleur (4)*
55-23-053
9
Cuve*
55-23-054
10
Grille du brûleur latéral
55-10-047
11
Brûleur latéral
55-23-055
12
Porte-serviette
55-07-548
13
Porte-ustensiles (4)*
55-07-729
14
Tablette gauche
55-23-056
15
Cadran du bouton de
commande (5)*
55-09-006
16
Bouton de commande (5)
55-23-057
17
Régulateur et tuyau*
55-24-113
18
Tablette droite
55-23-058
19
Panneau avant de la
tablette gauche
55-23-059
20
Panneau avant de la
tablette droite
55-23-060
21
Plaque à graisse
55-23-061
22
Collecteur de graisse
55-11-018
23
Poignée de porte (2)
55-23-062
24
Porte gauche
55-23-063
25
Panneau gauche du
chariot
55-23-064
26
Panneau arrière du
chariot
55-23-065
27
Panneau droit du chariot
55-23-066
28
Tige d’allumage
55-07-331
29
Porte droite
55-23-107

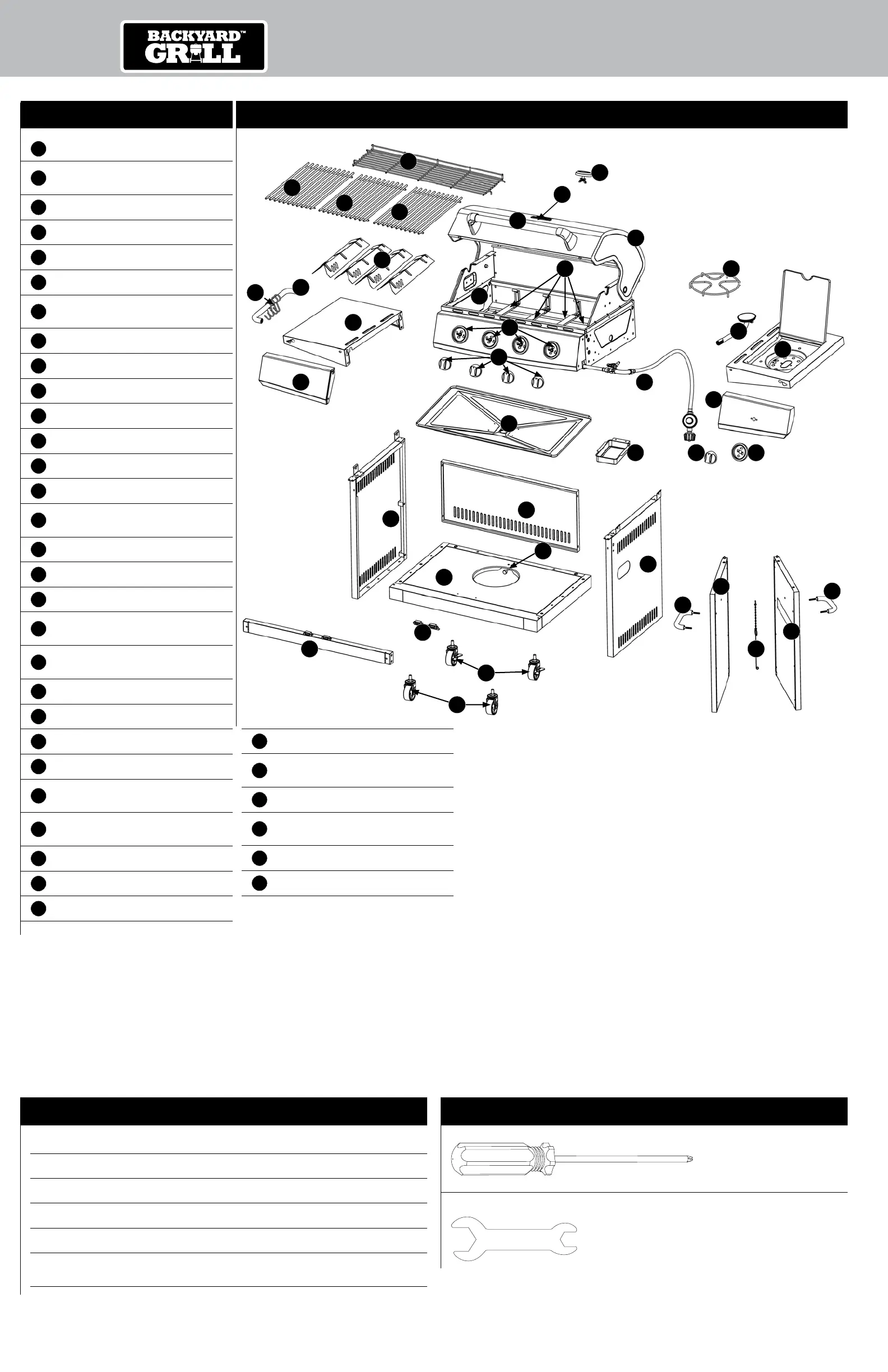

Vue éclatée
33
27
15
29
19
32
14
9
3
3
3
6
10
5
7
11
30
Panneau du fond
55-23-108
31
Boulon de retenue de la
bouteille de propane*
55-11-032
32
Aimant
55-10-174
33
Barre de support avant
du chariot
55-23-109
34
Roue (2)
55-07-506
35
Roue verrouillable (2)
55-07-528
* Prémonté
20
24
21
4
25
28
30
2
17
18
12
13
8
34
35
31
Outils requis pour l’assemblage (fournis)
Tournevis cruciforme Phillips nº 2 1 pc
Clé M10-M6 1 pc
Quincaillerie
A
Vis
Nickelée, à tête bombée Phillips, M4x12
10 pcs
B
Vis
Nickelée, à tête bombée Phillips, M6x15
20 pcs
C
Vis
Nickelée, à tête hexagonale Phillips, M6x15
18 pcs
D
Écrou à oreilles
Nickelé, M6
4 pcs
E
Rondelle
Nickelée, ø6,5
26 pcs
F
Rondelle de
blocage
Nickelée, ø6,5
16 pcs
15
16
