Parrilla de gas propano para exteriores,
modelo nº BY16-101-003-05
®
4
1
16
27

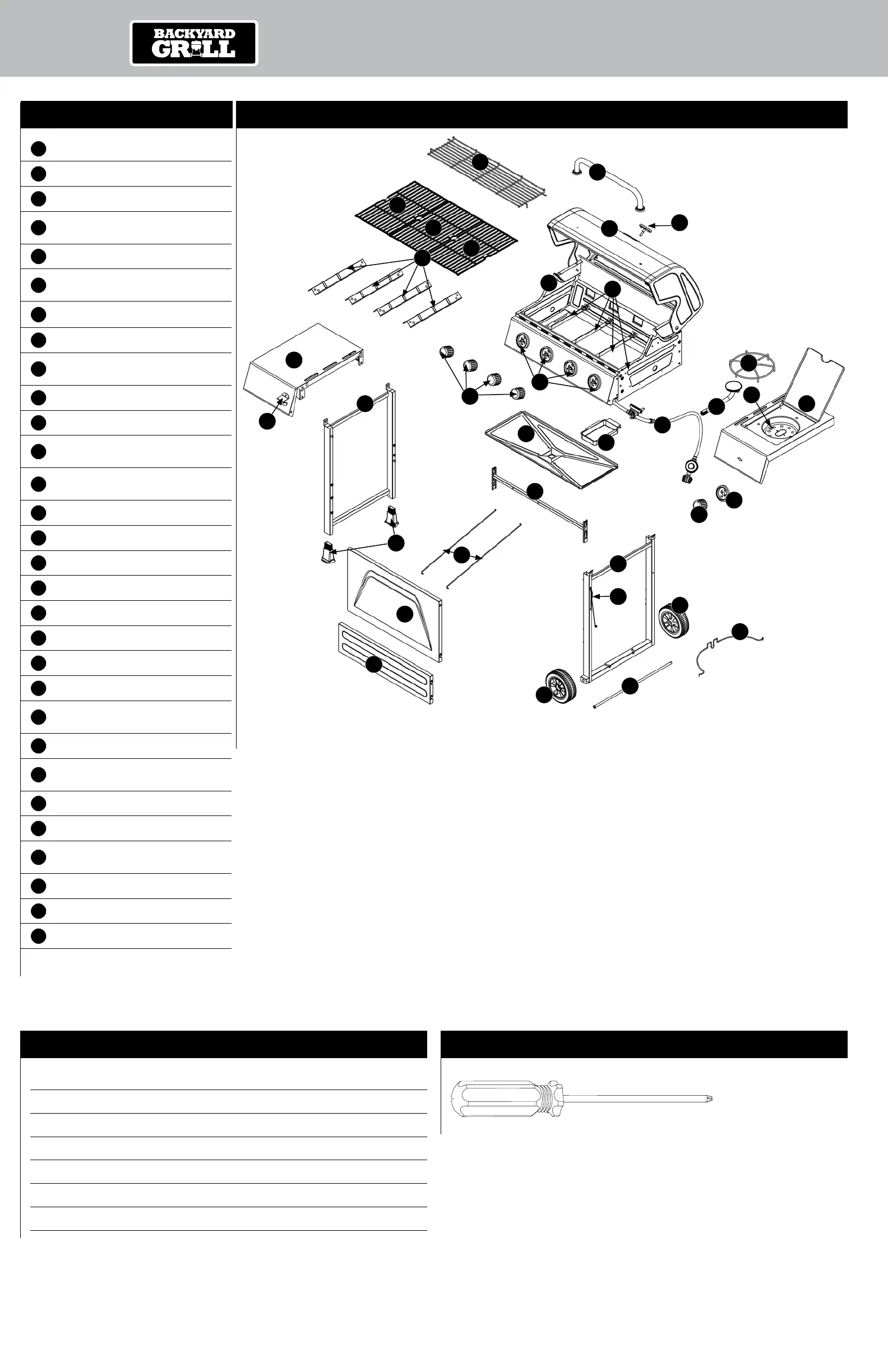

Lista de piezas
1
Manija de la tapa
55-24-831
2
Indicador de temperatura
55-24-431
3
Rejilla de calentamiento
55-24-832
4
Rejilla de
cocción (3)
55-24-833
5
Tapa*
55-24-834
6
Placa de distribución de
calor (4)
55-24-835
7
Quemador (4)*
55-24-836
8
Carcasa de la parrilla*
55-24-837
9
Rejilla del quemador
lateral
55-10-047
10
Quemador lateral
55-24-838
11
Repisa derecha
55-24-839
12
Soporte de la perilla de
control (5)*
55-09-006
13
Perilla de
control (5)
55-24-149
14
Regulador y manguera*
55-23-033
15
Encendedor*
55-08-420
16
Recogedor de grasa
55-11-018
17
Repisa izquierda
55-24-840
18
Destapador*
55-23-037
19
Marco derecho del carro
55-24-841
20
Bandeja para la grasa
55-24-842
21
Soporte trasero del carro
55-24-843
22
Marco izquierdo del
carro
55-24-844
23
Pie (2)
55-23-043
24
Vara de soporte del
carro (2)
55-24-845
25
Varilla de encendido*
55-07-331
26
Rueda (2)
55-07-363
27
Alambre de retención del
tanque de propano
55-23-040
28
Eje
55-24-846
29
Panel frontal superior
55-24-847
30
Panel frontal inferior
55-24-848
*Viene ensamblado
Despiece
28
17
20
14
3
9
4
4
4
5
10
11
21
22
24
8
29
2
18
15
19
23
7
12
12
13
13
Herramientas necesarias para el armado (incluidas)
Destornillador en cruz (Phillips) no. 2 1 pz
Elementos de ferretería
A
Tornillo
Niquelado, de cabeza Phillllips abombada,
ST4,8x10
2 pzs
B
Tornillo
Niquelado, de cabeza Phillllips abombada, M4x10
4 pzs
C
Tornillo
Niquelado, de cabeza Phillllips abombada, M6x20
2 pzs
D
Perno
Niquelado, de cabeza Phillllips hexagonal, M6x16
14 pzs
E
Arandela
Niquelada, ø6,4
6 pzs
F
Arandela de cierre
Niquelada, ø6,5
6 pzs
G
Tapón
Noir
1 pz
6
30
26
26
25
