Parrilla de gas propano para exteriores,
modelo no. BY16-103-002-02
4
®
Lista de piezas
1
Manija de la tapa
55-24-877
2
Placa de la marca
55-22-270
3
Rejilla de cocción
55-24-878
4
Tapa
55-24-879
5
Placa de distribución de
calor
55-24-880
6
Bisagra superior (2)
55-10-100
7
Bisagra inferior (2)
55-14-653
8
Manija lateral (2)
55-24-881
9
Soporte de la placa de
distribución de calor (2)
55-24-882
10
Quemador
55-10-308
11
Carcasa
55-24-883
12
Protector contra el calor
de la carcasa
55-24-884
13
Seguro
55-09-222
14
Conjunto de patas
izquierdas
55-24-885
15
Conjunto de patas
derechas
55-24-886
16
Regulador y perilla de
control
55-24-161
17
Tapón de pata A (2)*
55-24-887
18
Tapón de pata B (2)*
55-24-888
* Viene previamente ensamblado

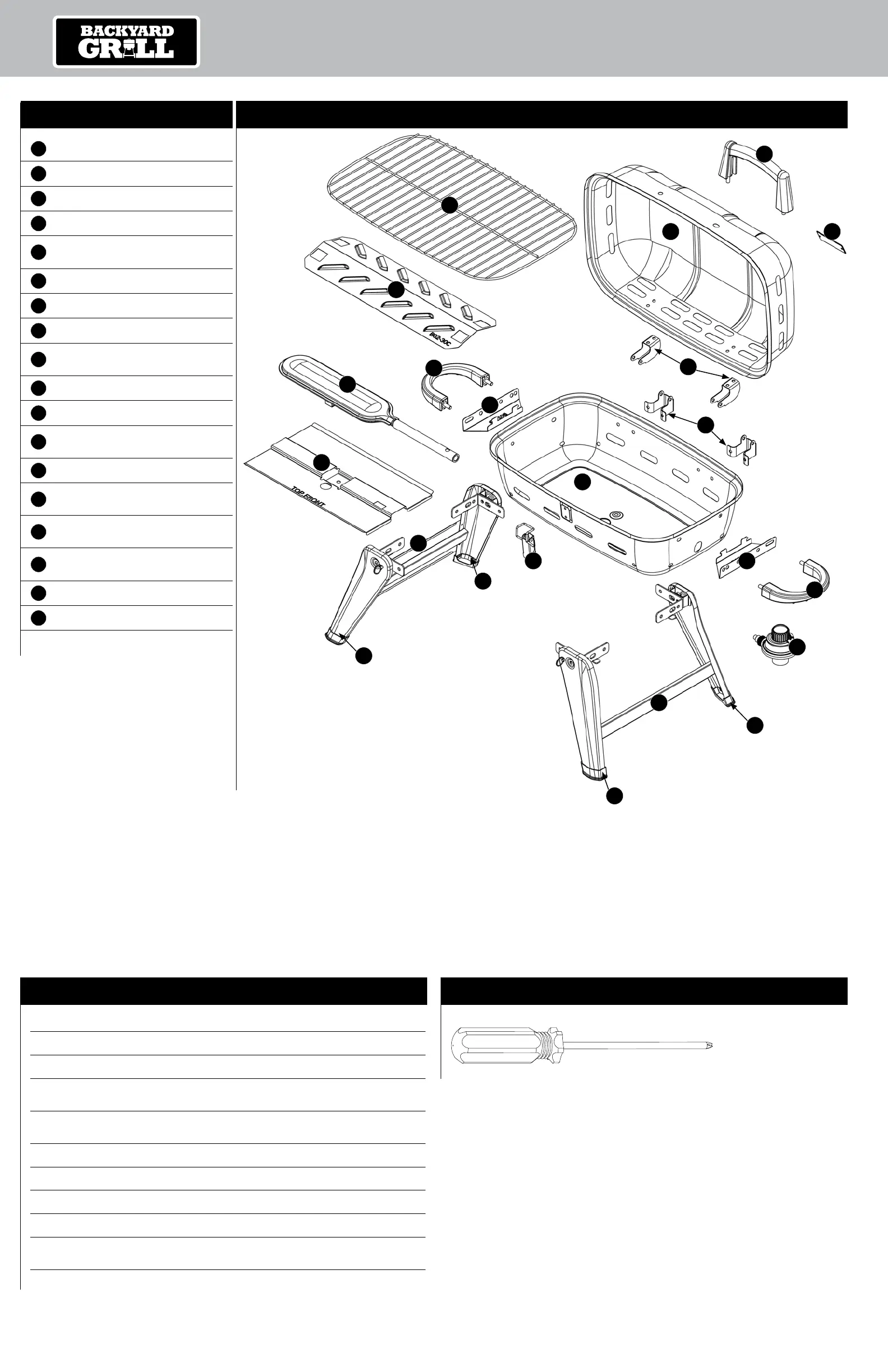

Despiece
5
2
14
13
1
4
3
15
16
10
7
12
6
Herramientas necesarias para el armado (non incluidas)
Destornillador en cruz (Phillips) no. 2 1 pz
Elementos de ferretería
A
Tornillo
Niquelado, de cabeza Phillips abombada, M4x10
4 pzs
B
Tornillo
Niquelado, de cabeza Phillips abombada, M5x12
16 pzs
C
Tornillo
Niquelado, de cabeza Phillips abombada, M6x12
1 pz
D
Tuerca de
mariposa
Niquelada, M4
4 pzs
E
Tuerca de
mariposa
Niquelada, M5
22 pzs
F
Arandela
Niquelada, ø5
20 pzs
G
Arandela
Niquelada, ø6
2 pzs
H
Arandela de cierre
Niquelada, ø5
22 pzs
I
Pasador
Niquelado, ø5x32
2 pzs
J
Pasador de
horquilla
Negro, ø1,4x38
2 pzs
8
8
9
9
11
17
17
18
18
