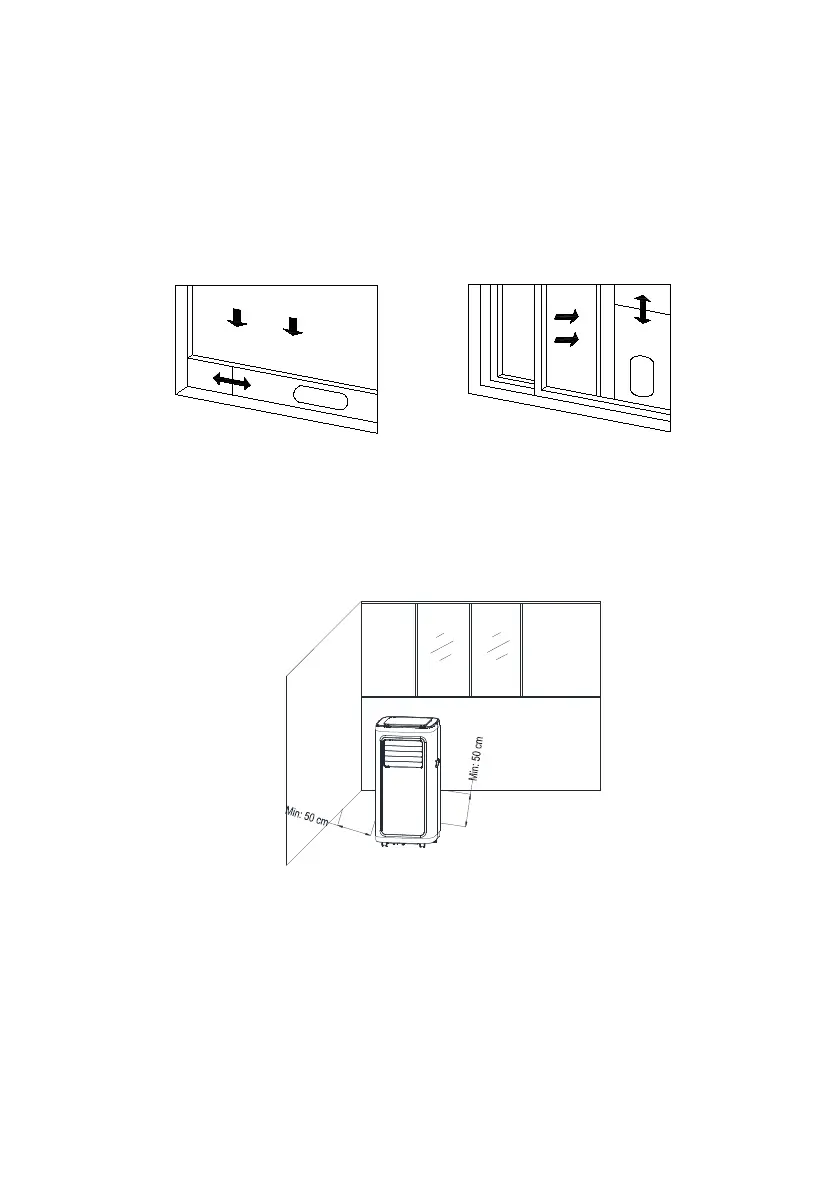

Otevřete okno do poloviny a namontujte sestavu utěsňovací desky na okno (viz obr. 2 a obr. 3).
Komponenty lze umístit ve vodorovném i svislém směru.
Roztáhněte různé součásti sestavy utěsňovací desky pro okno, nastavte jejich rozvírací vzdálenost
tak, aby se oba konce sestavy dotýkaly okenního rámu a upevněte součásti sestavy. 1.2 Montáž
sestavy utěsňovací desky pro okno
Poznámky: 1) Plochý konec spojky výfukového potrubí musí zaklapnut na místo.
2) Potrubí nesmí být zkroucené, ani velmi ohnuté (více než 45 °). Dbejte na to, aby
otvor výfukového potrubí nebyl zablokován.
1.3 Instalace tělesa
1) Přemístěte přístroj s nainstalovaným tepelným potrubím a fitinkem před okno. Vzdálenost
mezi tělesem a stěnami nebo jinými předměty musí být nejméně 50 cm (viz obr. 4).
Obrázek 4
Prodlužte výfukové potrubí a zaklapněte plochý konec spojky výfukového potrubí do otvoru
sestavy utěsňovací desky pro okno (viz obr. 5 a obr. 6).
Poznámky: 1. Plochý konec spojky výfukového potrubí musí zaklapnut na místo.
2. Potrubí nesmí být zkroucené, ani velmi ohnuté (více než 45 °). Dbejte na to,
aby otvor výfukového potrubí nebyl zablokován.
