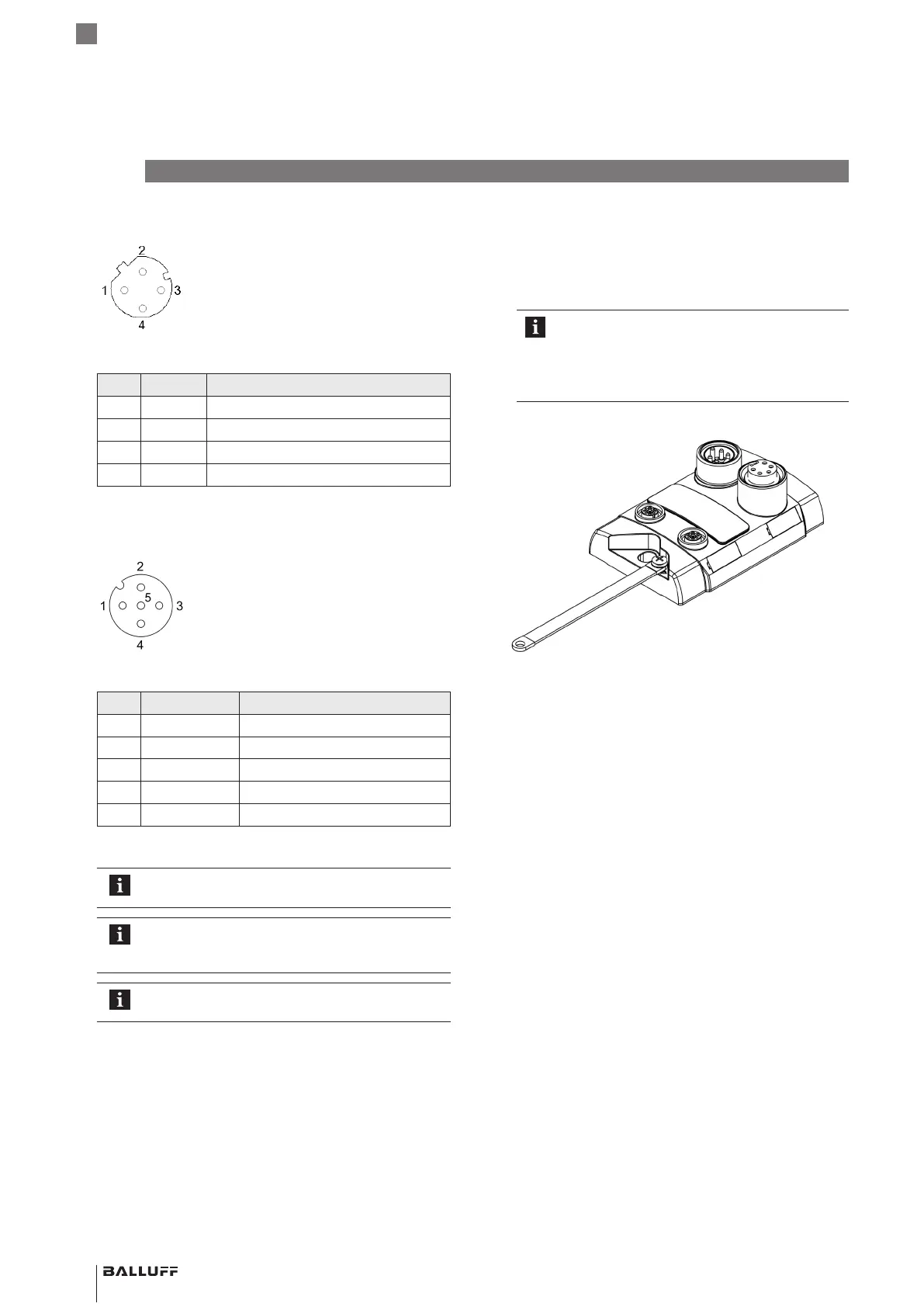

5.2.2 Ethernet-Schnittstelle
Bild 5-2: Draufsicht auf M12-Buchse, D-codiert
Pin Signal Beschreibung
1 Tx+ Transmit Data +
2 Rx+ Receive Data +
3 Tx− Transmit Data −
4 Rx− Receive Data −
Tab. 5-2: Pinbelegung
5.2.3 I/O-Port
Bild 5-3: Draufsicht auf M12-Buchse
Pin Signal Beschreibung
1 US +24V, 2A
2 I/O Eingang/Ausgang, 2A
3 GND Elektrische Masse 0V
4 I/O, C/Q Eingang/Ausgang, 2A, IO-Link
5 n. c. Nicht verbunden
Tab. 5-3: Pinbelegung
Für die digitalen Sensoreingänge, siehe Richtlinie
über Eingänge EN61131-2, Typ3.
Ungenutzte Ports müssen mit Abdeckkappen
versehen werden, um die Schutzart IP67 zu
gewährleisten.
Alle IO-Link-Ausgänge werden über die Sensor-
spannung (US) versorgt.
5
Einbau und Anschluss (Fortsetzung)
5.2.4 Erdung
Um EMV-Störungen entgegenzuwirken, muss der Funkti-
onserdungsanschluss verwendet werden.
► Erdungsanschluss mit der Funktionserde (FE) der
Maschine verbinden.
Der FE-Anschluss zwischen Gehäuse und
Maschine muss eine niedrige Impedanz aufwei-
sen und so kurz wie möglich sein.
► Erdungsband aus dem Lieferumfang ver-
wenden.
Bild 5-4: Anschluss Erdung
5.3 Kabelverlegung
Kabellänge
Das Ethernet-Kabel darf max. 100 Meter lang sein.
Das IO-Link-Kabel darf max. 20 Meter lang sein.
BNI _ G3-508-0C5-Z015
Netzwerkschnittstelle
