BTL B/ZNC_ 00- _ _ _ _ -C15A _ _ _0-000S35
Sensore di posizionamento lineare magnetostrittivo – versione a barra
954925_AA ∙ IT ∙ E22; con riserva di modifiche.
Collegamento elettrico
Il collegamento elettrico consiste in un connettore.
Attenersi alle informazioni riguardo a schermatura
e posa dei cavi.

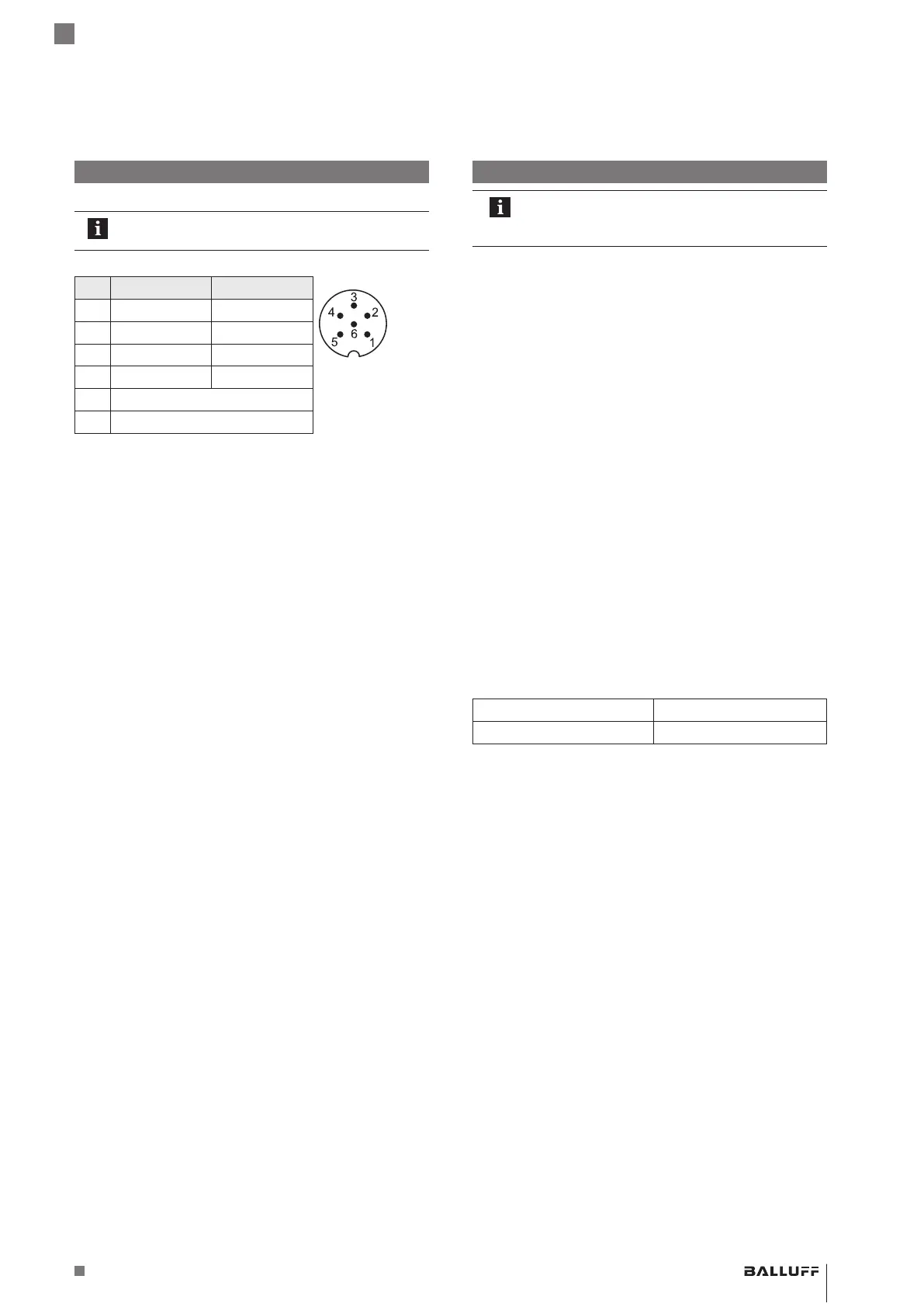

Pin C15AA/A1… C15AE/A5…
PiedinaturaS35
(vista in pianta
del connettore
sul BTL)
1 Uscita1 Uscita
2 0V (uscita1) 0 V
3 Uscita 2 Non utilizzato
1)
4 0V (uscita2) Non utilizzato
1)
5 10…30V
6 GND
2)
1)
I fili non utilizzati possono essere collegati con GND lato unità di
comando, ma non con la schermatura.
2)
Potenziale di riferimento per tensione di alimentazione e CEM-GND
Schermatura e posa dei cavi
Messa a terra definita!
BTL e armadio elettrico devono trovarsi sullo
stesso potenziale di terra.
Schermatura
Per garantire la compatibilità elettromagnetica (EMC) è
necessario rispettare le seguenti avvertenze:
– Collegare il BTL e l’unità di controllo con un cavo
schermato.
Schermatura: maglia di singoli fili di rame, copertura
minima85%.
– Collegare la schermatura nel connettore con il corpo
del connettore sull’intera superficie.
Campi magnetici
Il sensore di posizionamento lineare è un sistema
magnetostrittivo. Mantenere una distanza sufficiente del
BTL e del cilindro sul quale è montato dai campi magnetici
esterni intensi.
Posa dei cavi
Posare tutti i cavi fra BTL, unità di comando ed
alimentazione elettrica scaricando la trazione. Al fine di
evitare interferenze elettromagnetiche, provvedere a una
sufficiente distanza da eventuali cavi per correnti forti o con
segnali in tensione ad alta frequenza (ad es. da inverter).
Lunghezza del cavo
BTL …-C15AA/A1… max. 30 m
1)
BTL …-C15AE/A5… max. 100 m
1)
1)
Premessa: la struttura, la schermatura e la posa dovranno impedire
l’influsso di campi di disturbo esterni.
