C
ISTRUZIONI DI MONTAGGIO E USO
INSTALLATION AND USE
14
UM_BOXTRON E14S_I-GB_REV.1.0
C-5 INSTALLAZIONE BOXTRON
®
E14S
PERICOLO
PERICOLO DI FOLGORAZIONE
ATTENZIONE
AVVERTENZA
RISPETTA L'AMBIENTE
Il collegamento di BOXTRON
®
E14S deve essere eseguito
a batteria scollegata.

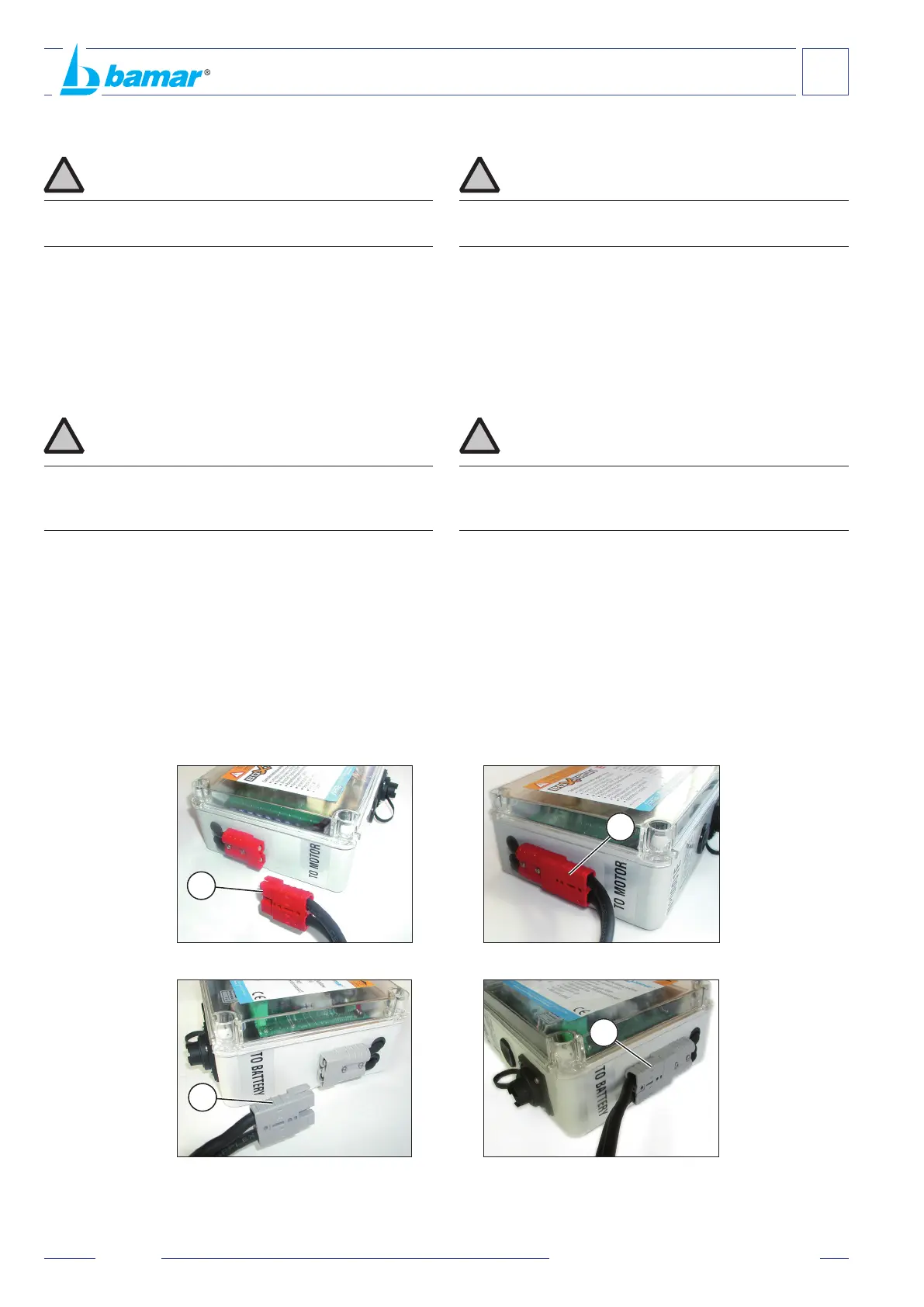

• Collegare i cavi provenienti dal motore al connettore di
potenza di colore rosso (A), posto sul lato sinistro del
BOXTRON
®
E14S, avendo cura di rispettare le polarità
(rosso al + e nero al -).
• Qualora i cavi provenienti dal motore non siano di
lunghezza sufficiente, effettuare una connessione
utilizzando la scatola di derivazione* (optional) no al
BOXTRON
®
E14S
.
PERICOLO
PERICOLO DI FOLGORAZIONE
ATTENZIONE
AVVERTENZA
RISPETTA L'AMBIENTE
La connessione dei cavi di potenza al BOXTRON
®
E14S
deve essere effettuata solo tramite i connettori esterni.
Non allentare i dadi del cablaggio di potenza (interno).
• Connettere la coppia di cavi alla batteria di bordo, questi
dovranno essere di adeguata sezione.
• Collegare il polo POSITIVO della batteria al polo “+”
del connettore di colore grigio (B), interponendo
una protezione elettrica (fusibile) o un interruttore
automatico per proteggere la linea (il BOXTRON
®
E14S
contiene già un fusibile di protezione).
• Collegare il polo NEGATIVO della batteria al polo “–”
del connettore di colore grigio negativo (B).
• Per gli schemi di riferimento vedi cap. E-1.
Red
CONNECTOR
Red
CONNECTOR
Grey
CONNECTOR
Grey
CONNECTOR
C-5 BOXTRON
®
E14S INSTALLATION
DANGER
DANGER OF ELECTROCUTION
CAUTION
WARNING
RESPECT THE ENVIRONMENT
Make sure the battery is disconnected before making any
connection.
• Connect the cables coming from the motor to the
red-coloured power connector (A) which is located on
BOXTRON
®
E14S left hand side, paying attention to
polarity (red to be connected to +, black to -).
• Should the cables coming from the motor not be long
enough, make a connection by means of a junction box*
(optional) to BOXTRON
®
E14S.
DANGER
DANGER OF ELECTROCUTION
CAUTION
WARNING
RESPECT THE ENVIRONMENT
The connection of power cables to BOXTRON
®
E14S has
to be done only through the external connectors.
Do not loosen the original (internal) wiring nuts.
• Connect the twin cables to the battery. These cables
have to be of a suitable cross-section
• Connect the battery POSITIVE to the “+” pole of the
grey-coloured connector (B), tting either an electric
protection (fuse) or an automatic cut-out to protect the
line (BOXTRON
®
E14S includes a protection fuse).
• Connect the battery NEGATIVE to the “-“ pole of the
grey-coloured connector (B).
• Please read chapt. E-1 for reference diagrams.
* Scatola di derivazione
cod. 903070000 di prua per cavi
elettrici
* Junction box for electric cables code 903070000
A
B
A
B
