Barrette ELEVATION - Page 22

22
Cinta métrica
Nivel
Taladro
Gafas de seguridad
Broca para concreto
Destornillador Phillips
Línea de gis
Brocas de
7
⁄
7
⁄
7
16
⁄16⁄
" y
1
⁄
1
⁄
1
8
⁄8⁄
"
Lápiz
Llave de vaso de
9
⁄
9
⁄
9
16
⁄16⁄
" para
taladro
Cortador de cable tipo Felco
Regla
Martillo de goma
Pinzas
Sierra o tronzadora
Pernos galvanizados de 3/8" de diámetro con tuercas
(para plataforma/madera)
Anclajes para concreto de 3/8" (para concreto)
Tornillos de plataforma #10 de 3 1/2" (para plataforma/madera)
HERRAMIENTAS
Y MATERIALES
NECESARIOS:
ADVERTENCIA:
• La instalación incorrecta de este producto puede resultar en lesiones corporales. Utilice siempre gafas
de seguridad al momento de cortar, taladrar y ensamblar el producto.
• La instalación incorrecta puede causar daños al producto o a la persona.
• Consulte los códigos de construcción locales para conocer los requisitos de instalación; el hecho de
no instalar este producto de acuerdo con los códigos de construcción puede afectar a la seguridad del
producto y anular la garantía del mismo
AVISO:
• NO intente ensamblar el kit si faltan piezas o las piezas están dañadas.
•
NO devuelva el producto a la tienda. Para obtener ayuda o piezas de repuesto, llame al: 1-877-265-2220.
SUJETADORES NECESARIOS:
Dependiendo del método de instalación
(se venden por separado).
Para obtener y revisar una copia de la garantía, visite barretteoutdoorliving.com. También puede contactarnos
al 1-877-265-2220 o enviar un correo electrónico a CS.outdoorliving@barretteoutdoorliving.com.

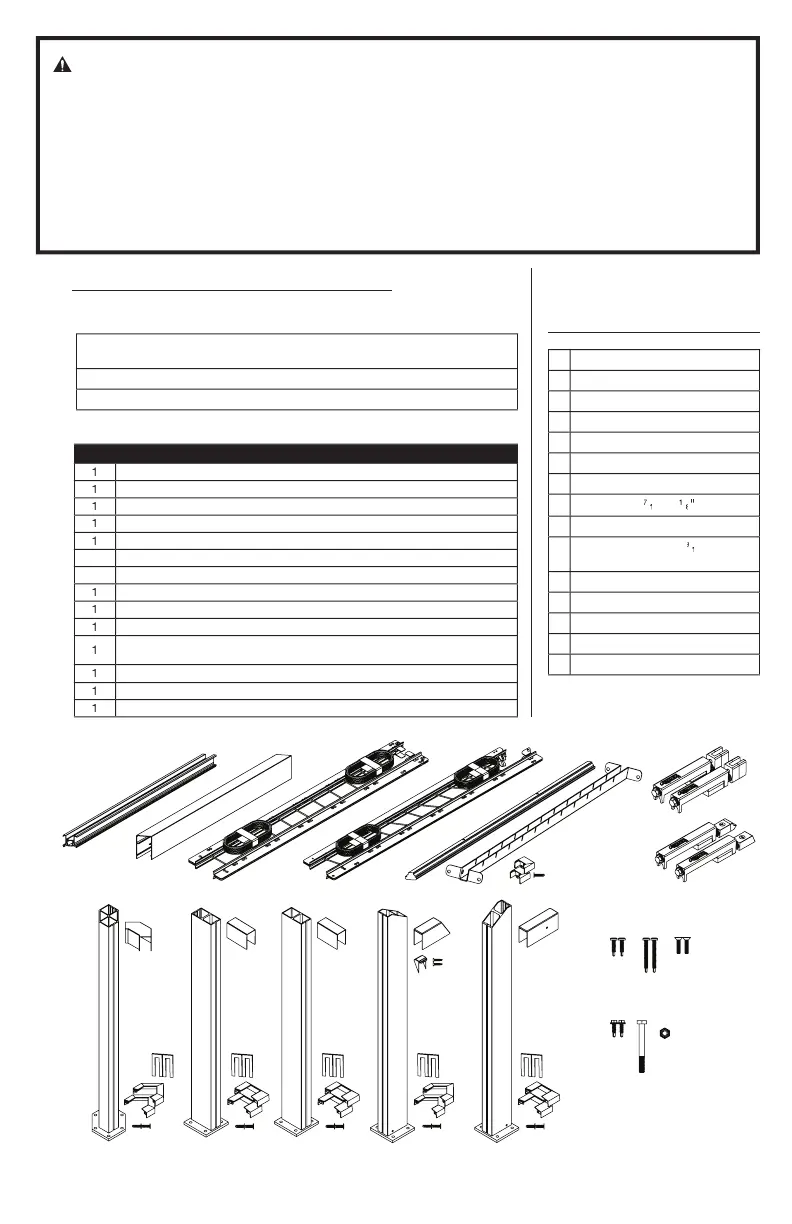

Componentes:
CTD. Descripción
1
Viga superior – (A)
1
Travesaño superior – (B)
1
Guía de cables plana – (C)
1
Guía de cables de escalera – (D)
1
Cubierta del soporte central, soporte central, anillo decorativo – (E)
2
Tensores para barandal plano – (F)
2
Tensores para barandal de escaleras [A & B] – (G)
1
Poste esquinero (barandal plano), tapa, anillo decorativo, cuñas – (H)
1
Poste intermedio (barandal plano), tapa, anillo decorativo, cuñas – (I)
1
Poste  nal (barandal plano), tapa, anillo decorativo, cuñas – (J)
1
Poste  nal (barandal de escaleras), tapa, adaptador de tapa, anillo
decorativo, cuñas – (K)
1
Poste intermedio (barandal de escaleras), tapa, anillo decorativo, cuñas – (L)
1
Paquete de tornillos del kit plano – (M)
1
Paquete de tornillos del kit de escalera – (N)
A.
B.
C.
D.
F.
E.
G.
H.
I.
K.
L.
M.
N.
J.
