Barrette ELEVATION - Page 23

23

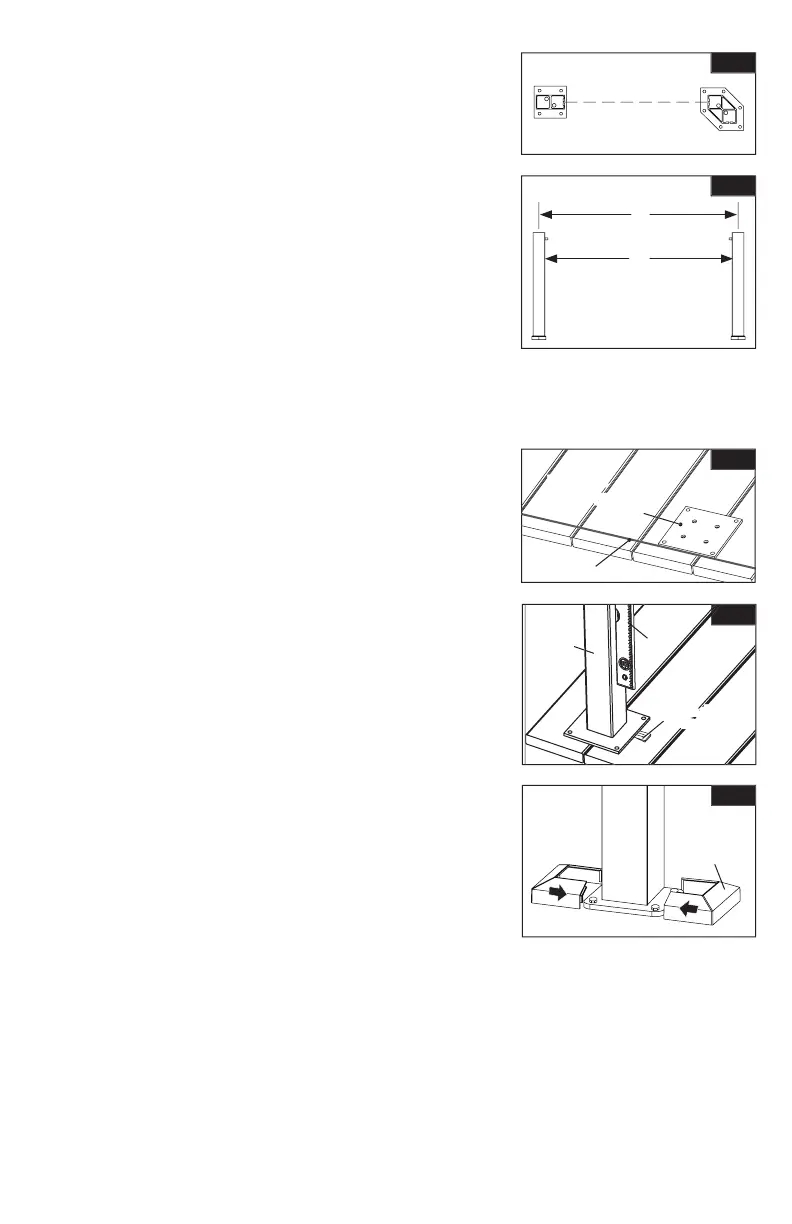

Determine la ubicación deseada del poste. Asegúrese
de alinear todos los postes desde el centro (Fig. 1). La
distancia máxima de una sección de barandal plano es
de 68" (1,72 m) entre postes (72" o 1,82 m al centro).
(Fig. 2)
Fig. 1
Fig. 2
Montaje del poste
a. Los postes están diseñados y fabricados para
aceptar sujetadores de 3⁄8" (se venden por separado).
Asegúrese de usar los sujetadores adecuados para su
instalación.
b. Determine la ubicación deseada del barandal y trace
una línea de gis en la super cie de montaje para
comprobar que todos los postes queden alineados
correctamente (Fig. 3).
c. Aplome y nivele los postes mediante el uso de cuñas
(se venden por separado) (Fig. 4). Fije los postes en
su lugar con los sujetadores adecuados (se venden
por separado) e instale las molduras base en cada
poste (Fig. 5).
d. Determine a continuación el método adecuado para
la instalación de los postes.
Instalaciones en superfi cies de concreto:
a. Compre cuatro anclajes para concreto de 3⁄8" de
conformidad con los códigos locales de construcción.
b. Marque los ori cios a través de las chapas de
montaje en la super cie de concreto y siga las
instrucciones de instalación del anclaje para concreto.
c. Instale las secciones de la moldura base alrededor
del poste. Tome un lado de la moldura base y empuje
los tapones de plástico a través del agujero que hay
debajo. Tome la segunda mitad de la moldura base y
encñajela en la primera mitad (Fig. 5).
1.
2.
68"
68"
72"
72"
72"
72"
Fig. 3
Línea de gisLínea de gis
Plataforma
Plataforma
Chapa de
Chapa de
Chapa de
Chapa de
Chapa de
Chapa de
Chapa de
montaje
montaje
montaje
Fig. 4
Cuña de
Cuña de
Cuña de
Cuña de
Cuña de
nivelación
nivelación
nivelación
nivelación
Poste
Poste
Nivel
Nivel
Fig. 5
Moldura
Moldura
base
base
