26

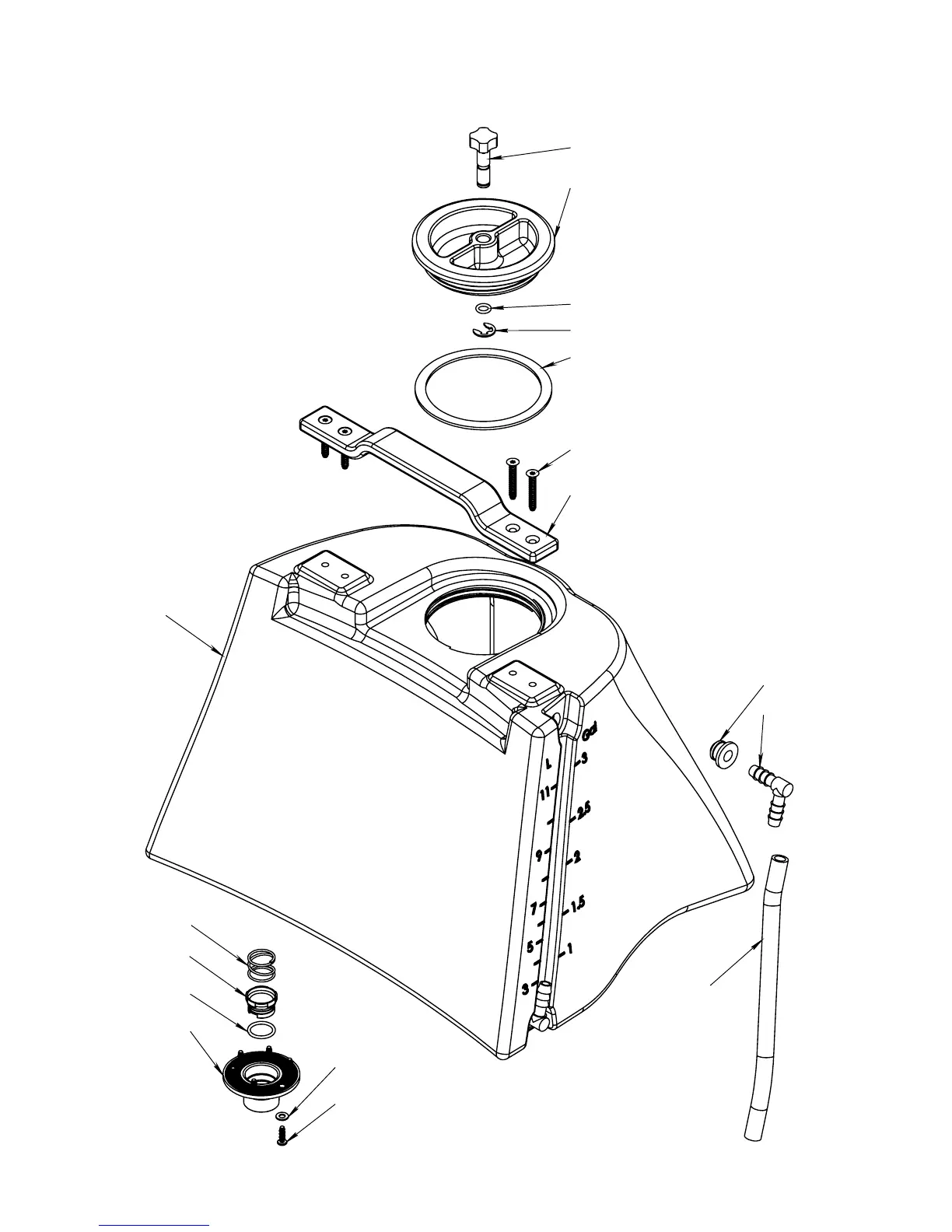

SOLUTION TANk DIAGRAM
E88675
E88700
E88699E88699
E88606
E88610
E20292
E88705
E88689
E88739
E88717
E88704
E88802
E88711
E88712
E88710
E88677
E88709
ITEM NO.
QTY.
PART NO.
DESCRIPTION
1 1
E88675
Tank - Solution
2 1
E88610
Female Coupling
3 6
E20292
Washer, Flat, M4 x 9 x 0.8, Zinc
4 6
E88705
Screw, #8-18 x 0.50 Plastite, Pan Head, Phillips, ZinC
5 1
E88704
Handle - Solution Tank
6 2
E88717
Grommet, M13 x M8
7 2
E88739
Fitting, 8mm x 8mm Barbed, Elbow, Plastic
8 1
E88699
Plunger
9 2
E88606
O-Ring, M16 x 2.00
10 1
E88700
Plunger Spring
11 1
E88677
Solution Tank Cap
12 1
E88709
Vent Pin, Cap
13 1
E88710
O-ring, 7.0mm ID x 2.0mm W
14 1
E88711
Gasket, CAP
15 1
E88712
E Clip, 8M x 16 x 1, SS
16 1
E88689
Tubing, 8mm ID x 12mm OD x 208mm L, Clear
17 4
E88802
Screw, #10 x 1.25 Plastite, Flat Head, Zinc
