9
Рус
Проверка комплектности продукта
Перед установкой вызывной панели обязательно необходимо проверить ее
комплектность и наличие всех компонентов.
В комплект панели входит:
Вызывная панель
Инструкция
Кронштейн для врезной установки
Комплект проводов с коннекторами для подключения
питания, замка и доп. модулей
Комплект установочных винтов с ключем
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
После проверки комплектности устройства можно переходить
к подключению.
Для подключения понадобится:
Электрическое подключение
Кабель Ethernet UTP CAT5 или выше, подключенный к PoE коммутатору
или к обычному коммутатору/маршрутизатору.
Рекомендации по длине кабеля
Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,
согласно стандарта IEEE 802.3.
Блок питания на +12 Вольт, 2 Ампера.
Заглушка для разъемов 1 шт.

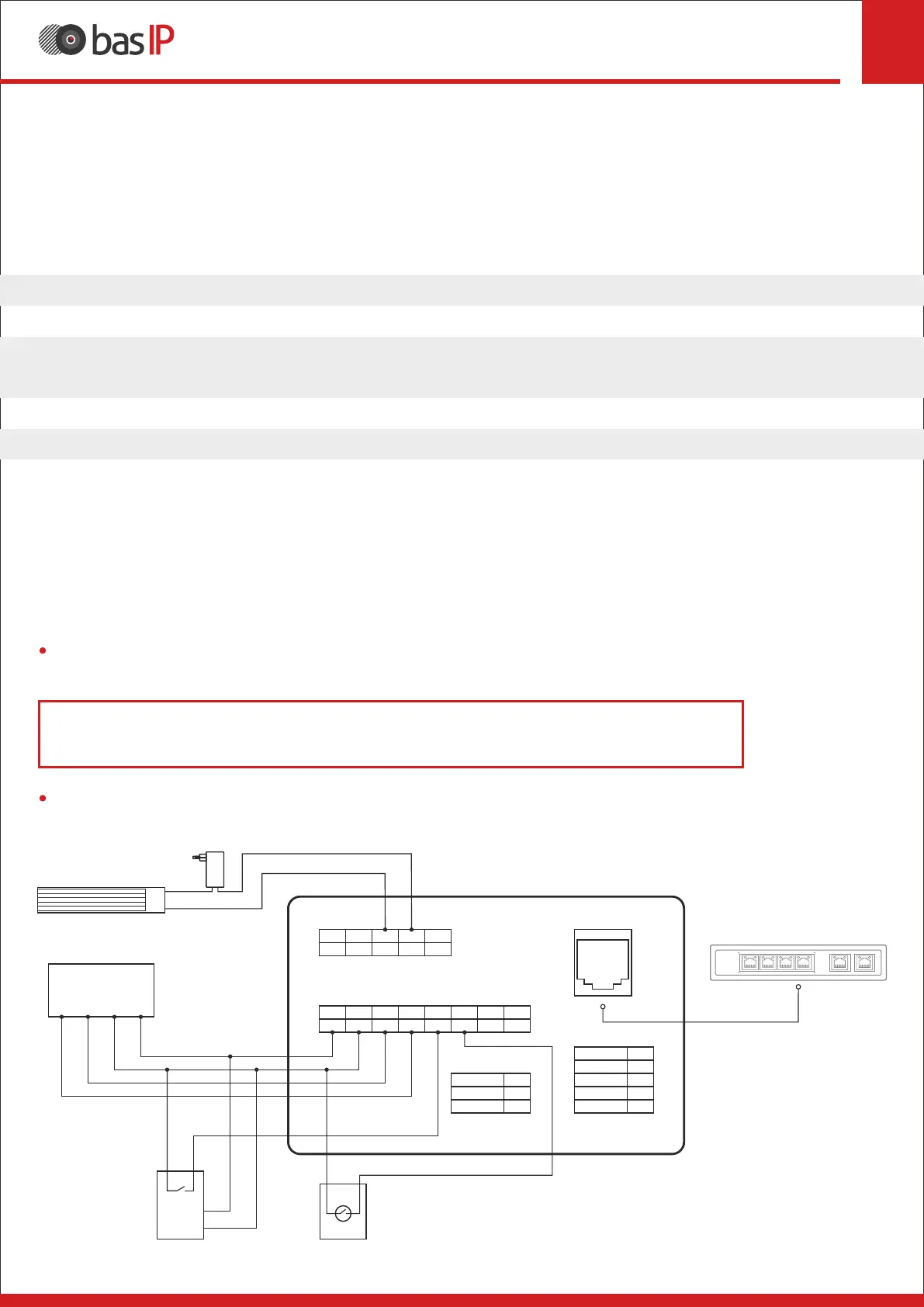

Схема подключения электромагнитного замка
с использованием PoE коммутатора
+12V
DC
Электромагнитный
замок
-
+
PoE
PoE Switch
1 2 3 4 LINK PWR PWRLINK
UP LINK UP LINKLINK PoE
PoE коммутатор
Локальная сеть
1 2 3
+12V NC
Питание / Выходы реле
4 5
GND NOCOM
1 2 3
+12V 485+
RS485 / Кнопка выхода / Датчик двери
4 5
GND EXIT485-
6
DS
7 8
DINFIN
RS-232
Green
Black
RX
GND
White TX
Выход Wiegand
Yellow
Orange
WD0
WD1
Blue BIP
Red
Brown
+5V
GND
SH-42
(опционально)
GND
+12V
Датчик
двери
SH-45
Кпопка
выхода
